12 parafusos de dentes com flange

Os parafusos de 12 dentes com flange são frequentemente adequados para projetos que exigem conexões firmes e anti-deslizamento. Pode fornecer um torque melhor e impedir que os parafusos escorreguem durante o processo de aperto. Os parafusos produzidos pela Xiaoguo® Factory cumprem o padrão de execução do MS 14157B-1978.

Enviar consulta

Descrição do produto

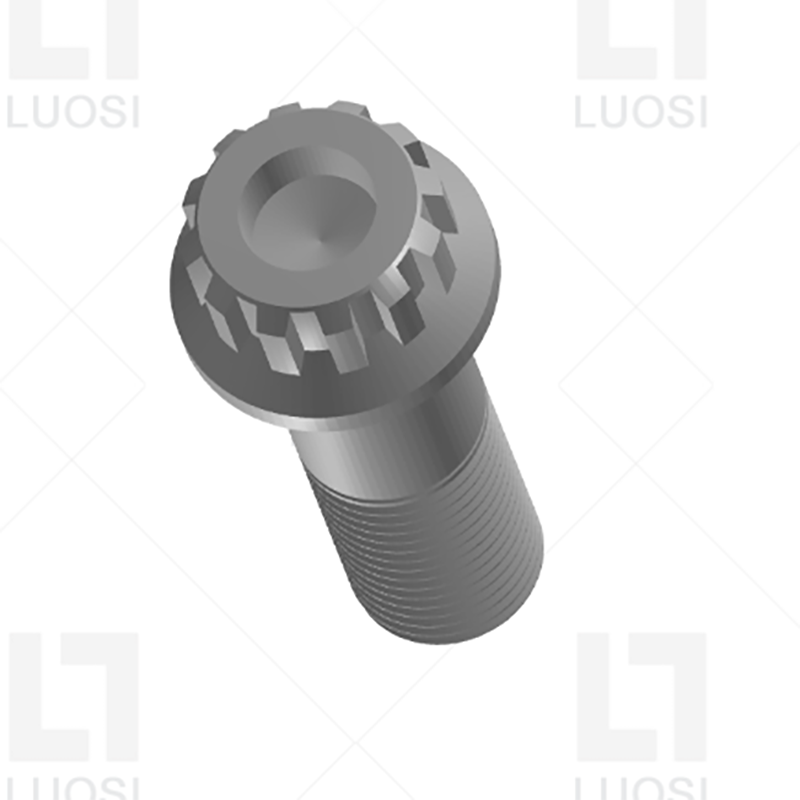

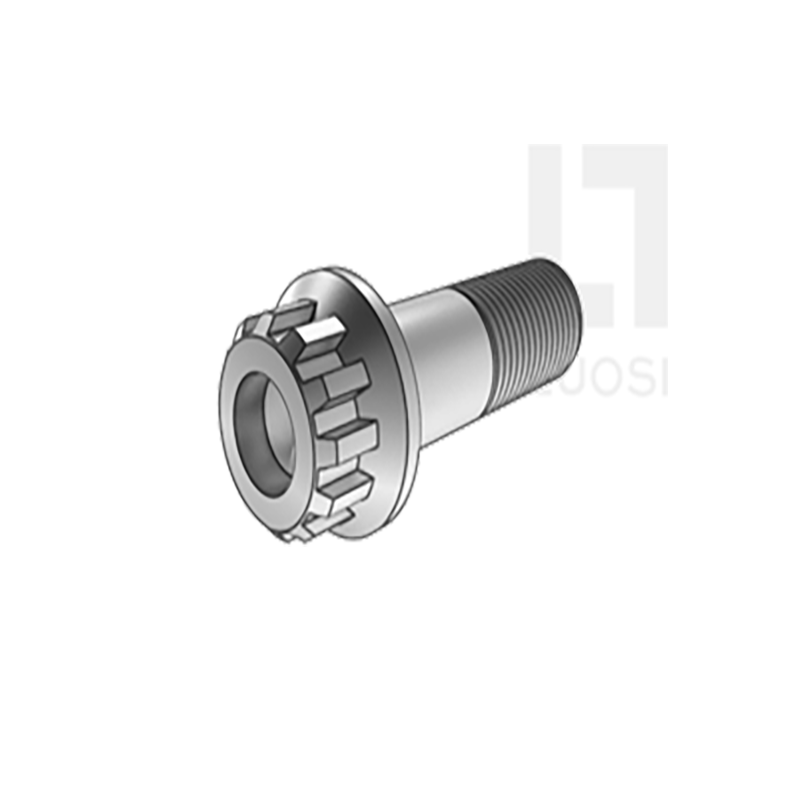

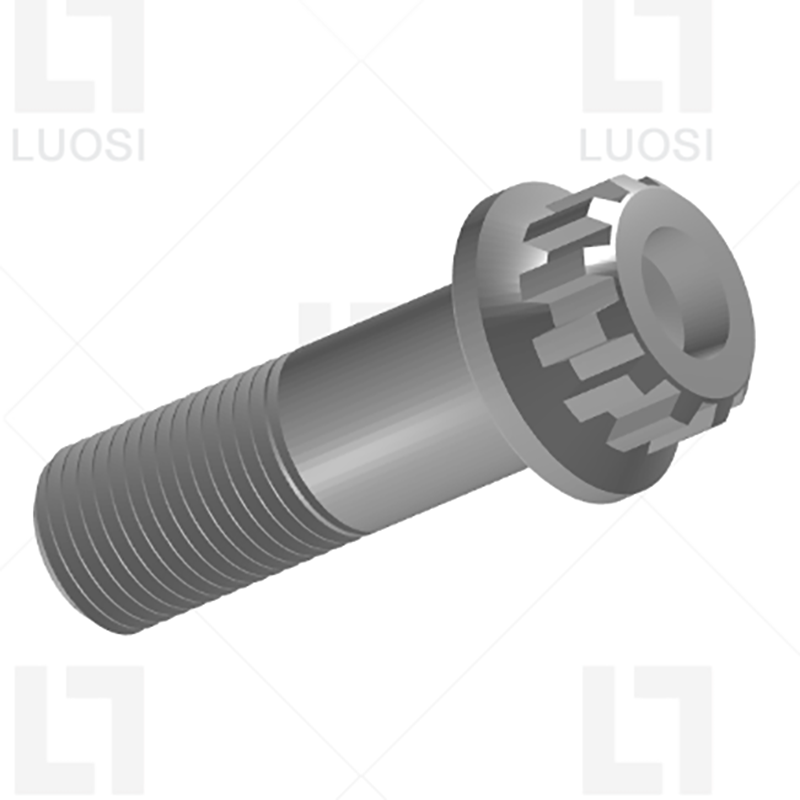

A cabeça dos 12 parafusos de spline com flange é projetada com 12 dentes, o que pode se encaixar em estreita colaboração com a chave de soquete de spline correspondente. No fundo, há um flange como uma junta, que pode aumentar a área de contato com o material conectado.

Recursos do produto

Os 12 parafusos do spline com flange apresentam uma estrutura única de 12 dentes spline mais flange. O spline de 12 dentes fornece mais pontos de aplicação de força, tornando a operação de aperto mais precisa e suave. Os flanges dispersam a pressão, aumentam a estabilidade da conexão e impedem que os parafusos afrouxem.

Esses parafusos podem ser conectados à raiz da lâmina da turbina eólica. O parafuso da lâmina é submetido a uma força centrífuga de 20 toneladas. Pode suportar cargas. A cabeça do spline pode suportar um torque hidráulico de 1.000 N · m. O flange pode impedir que a raiz do material compósito rache devido ao micro-movimento. Ele precisa ser substituído a cada cinco anos, e cada lâmina danificada custa até 250.000 dólares americanos.

Os 12 parafusos do spline requerem as chaves de fenda com spline correspondentes. Eles podem transmitir um torque enorme sem remover, muito superior a parafusos hexagonais. A flange embutida funciona de maneira semelhante a uma junta, para que você possa economizar em componentes adicionais. É altamente adequado para a manutenção de equipamentos pesados.

12 parafusos de dentes com flange não são fáceis de ser adulterados. A maioria das pessoas não possui ferramentas de spline. Os flanges podem manter os parafusos fixos sob vibração e são usados em máquinas públicas ou trilhos ferroviários, onde há um risco de roubo. Para áreas de vibração de alta (compressores, geradores), eles podem ser firmemente fixos. O motorista do spline não será lançado. A opção de flange serrilhada pode morder a superfície. Nenhuma lavadora de travamento é necessária.

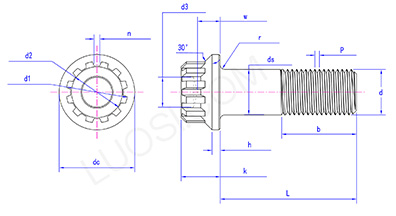

Parâmetros do produto

seg	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC Max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC Min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 max max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
em minas	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
Ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n máx	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r máx	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
