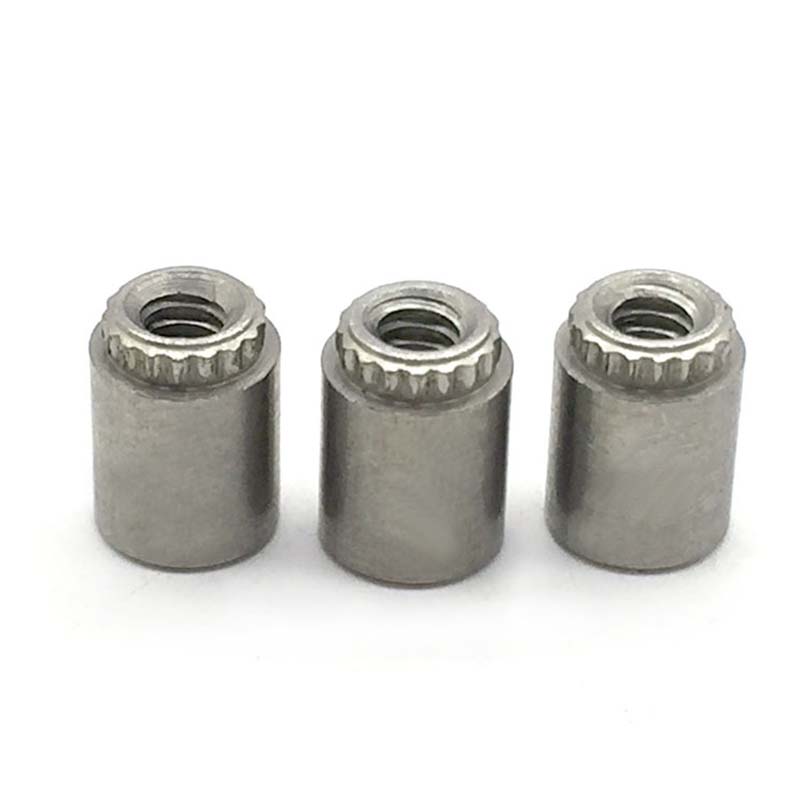

Xiaoguo® possui uma variedade de equipamentos de produção modernos com alta eficiência e é capaz de enviar em grandes quantidades. Os espaçadores de brochamento são usados para apoiar a fixação, cilíndricos, com rosca interna, comumente usados em sistemas automotivos, controles industriais e eletrônicos de consumo para maior estabilidade.

Modelo:QIB/IND KFB3

Enviar consulta

Descrição do produto

Quando instalados corretamente, esses espaçadores de brochamento formam uma conexão soldada a frio e à prova de gás no laminado da PCB. Eles têm uma confiabilidade mecânica realmente sólida.

Essa conexão quase nunca se solta devido à vibração ou ao ciclo térmico.

Bons fabricantes garantem que esses pinos atendam a rígidos padrões de qualidade, como ISO 9001 ou IATF 16949. Eles também os testam minuciosamente: verificando a resistência à tração, quão bem eles resistem ao torque e quão bem o revestimento adere. Tudo para garantir que tenham um desempenho consistente.

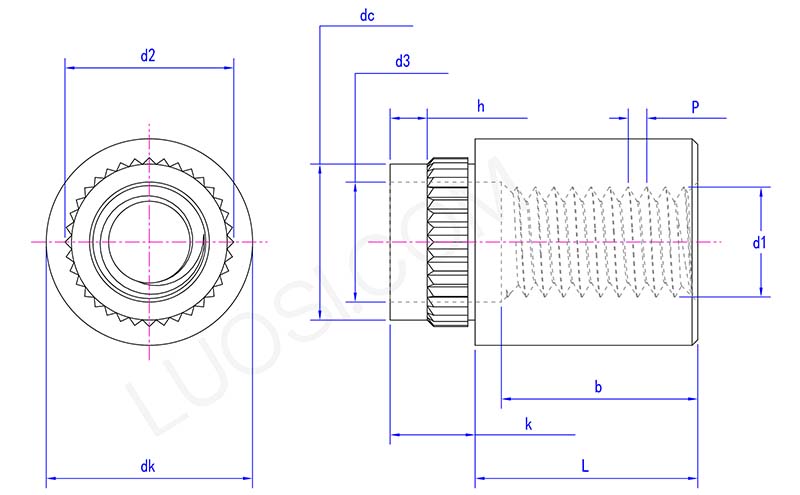

seg	M3	M4
P	0.5	0.7
CC máx.	4.2	6.33
d2 máx.	4.63	6.76
d2 minutos	4.47	6.6
h máx.	1.25	1.25
h min	0.75	0.75
k máx.	2.29	2.29
d3 máx.	3.31	5.31
d3 minutos	3.15	5.15
b máx.	9.9	9.9
b min	9.1	9.1
d1	M3	M4
dk máx.	5.69	8.87
não min	5.43	8.61

broaching standoffs parameter

Vantagem

Escolher os espaçadores de brochamento certos oferece um bom valor. É uma forma forte, permanente e confiável de montar coisas, o que faz com que os produtos durem mais e reduz os problemas no campo.

Instalá-los de forma rápida e automática reduz os custos de montagem. Além disso, eles resistem à vibração, de modo que os produtos resistem por mais tempo em ambientes difíceis.

Em suma, é uma peça fundamental para uma configuração mecânica segura e eficiente em montagens eletrônicas avançadas.

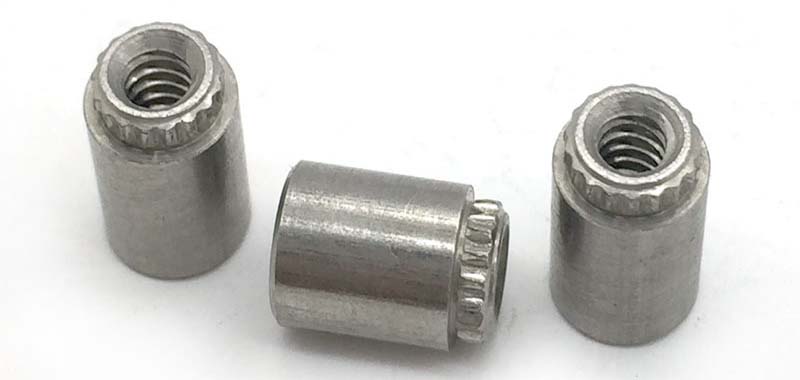

broaching standoffs

Aterramento ou isolamento elétrico

O modo como esses espaçadores de brochamento funcionam eletricamente depende do que são feitos e de como são projetados.

Os pinos de alumínio conduzem eletricidade muito bem. Eles são frequentemente usados para aterramento quando tocam um plano de cobre na placa.

Os pinos de aço também não conduzem eletricidade, mas podem ser revestidos para ajudar.

Se você precisar manter a eletricidade separada, arruelas de ombro não condutoras ou certos designs de pinos, como os flangeados com isolamento, evite que o pino toque no cobre ao seu redor na PCB.

Ao escolher um, certifique-se de dizer se precisa de uma conexão elétrica ou se precisa manter a eletricidade separada.
