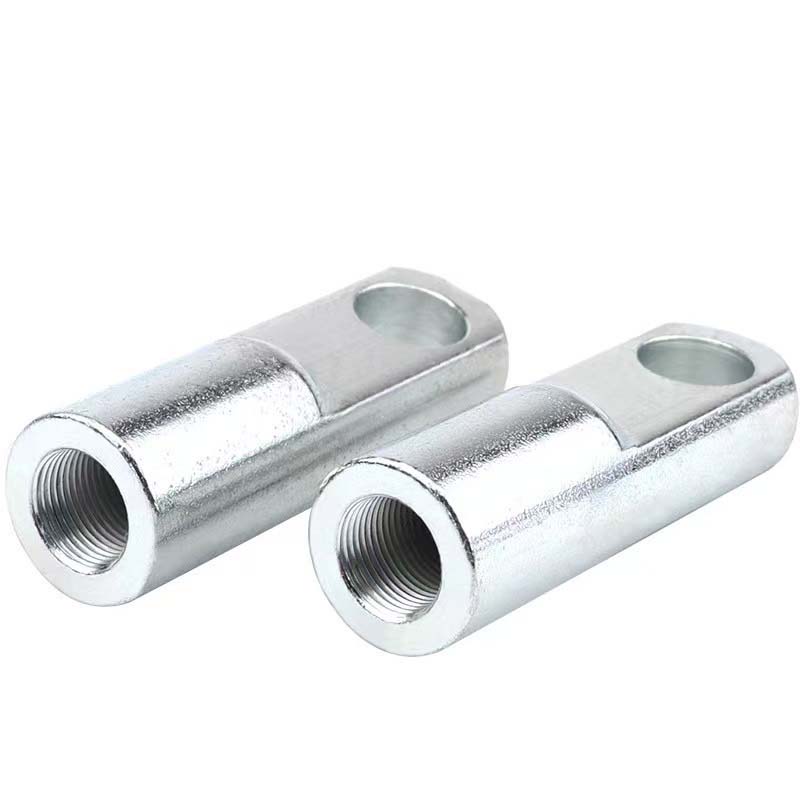

Conector tipo Clevis I

Os conectores tipo manilha I são feitos de materiais resistentes, como aço inoxidável, aço carbono ou liga de titânio. Eles podem suportar bem cargas pesadas e não são propensos a desgaste, mesmo quando as peças automotivas estão sob grande pressão.Xiaoguo®, um fabricante chinês de fixadores, tem vasta experiência na fabricação de fixadores e um programa abrangente de treinamento de funcionários para fornecer serviços profissionais aos clientes.

Enviar consulta

Descrição do produto

Os conectores tipo Clevis I são fabricados em aço inoxidável endurecido, aço carbono ou ligas de titânio. No campo aeroespacial, a liga de titânio é geralmente escolhida por causa de suas propriedades leves. Embora este material seja leve, suas outras propriedades não são reduzidas e sua resistência não diminuirá mesmo que o peso total seja reduzido.

As superfícies desses pinos são tratadas termicamente para torná-los mais duros. Isso evita que eles fiquem com pequenos amassados ou buracos quando carregam cargas pesadas. Escolher o material certo é importante, pois equilibra o quão forte é o pino, quão bem ele resiste ao desgaste e quão bem ele funciona em diferentes ambientes.

Cenário de Aplicação

Os conectores tipo Clevis I são muito usados em suspensões de carros, braços robóticos e máquinas de fábrica. Eles permitem que as peças girem ou girem suavemente. Você os encontrará como pontos de articulação em correias transportadoras, cilindros hidráulicos e gabaritos de montagem, eles ajudam a manter tudo alinhado corretamente.

Nos aviões, eles mantêm as superfícies de controle e as peças do trem de pouso no lugar. Os dispositivos médicos também os utilizam, como em equipamentos de imagem com juntas ajustáveis que precisam ser precisas. Basicamente, qualquer indústria que precise que as peças se movam suavemente com movimento controlado e menos atrito pode usar estesalfinetes.

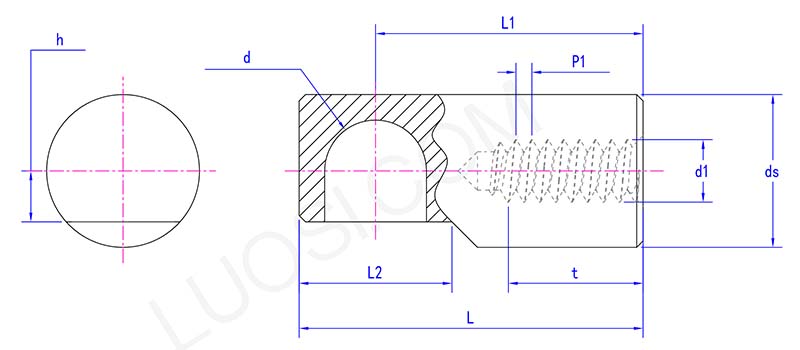

Clevis I type connector parameter

seg	Φ8	Φ10	Φ12
d máx.	8.058	10.058	12.07
administrador	8	10	12
ds	12	14.5	17.5
D1	M5	M6	M8
h	4	5	6
L	27	32.8	38
L1	21	25	29
t	10	12	14
L2	12	14.5	17.5
P1	0.8	1	1

Personalizado para aplicações industriais específicas

O conector tipo Clevis I pode ser ajustado para corresponder ao que você precisa. Altere a largura, o tamanho da bola, o comprimento do eixo ou as roscas de itens como máquinas, carros ou ferramentas minúsculas. Exemplo: Os braços robóticos geralmente usam pinos finos com pontas esféricas e acabamentos polidos para reduzir o atrito nas articulações.

Você também pode adicionar tratamentos, como tratados termicamente ou revestidos com coisas como Teflon, para torná-los mais resistentes ou à prova de produtos químicos. Ao fazer o pedido, basta dizer quanto peso ele suportará, onde será usado (como ao ar livre ou em locais oleosos) e as medidas exatas. Dessa forma, eles construirão pins que realmente funcionem para o seu projeto.

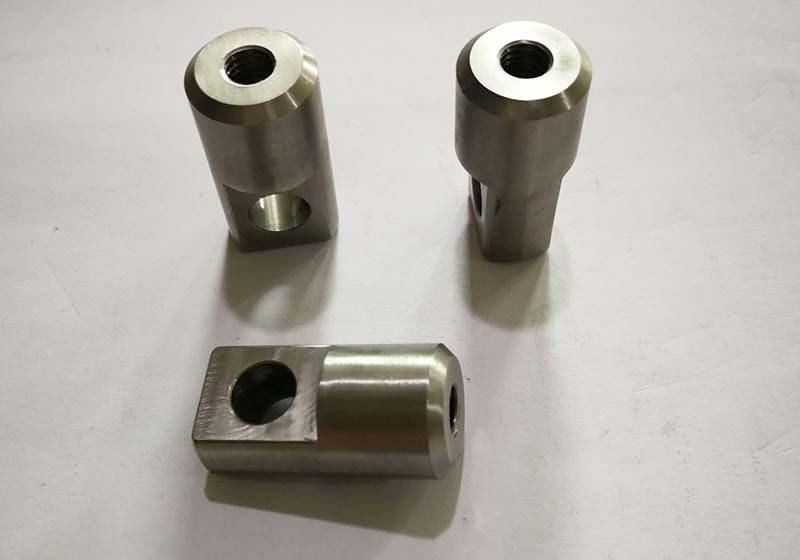

Clevis I type connector
