Parafuso de máquina de cabeça quadrada grau A

O parafuso de máquina de cabeça quadrada Xiaoguo® Grau A em estoque apresenta um design quadrado com cabeça quadrada. Eles podem obter travamento mecânico antitorção, o que pode aumentar os níveis de segurança em ambientes de trabalho específicos.

Enviar consulta

Descrição do produto

O parafuso de máquina de cabeça quadrada grau A é um tipo de fixador com cabeça quadrada. Consiste em uma cabeça quadrada e uma seção de haste roscada. Geralmente é usado em conjunto com porcas quadradas ou hexagonais, ou pode ser parafusado diretamente em orifícios roscados. Os parafusos de cabeça quadrada foram os fixadores convencionais do século XIX ao início do século XX. Eles foram amplamente utilizados na construção de infraestruturas, como pontes e ferrovias, devido à sua facilidade de forjamento e excelente desempenho anti-torção. Hoje em dia, graças às suas vantagens únicas de design, ainda desempenha um papel em maquinaria pesada, vias férreas, manutenção de equipamentos e restauração de edifícios antigos.

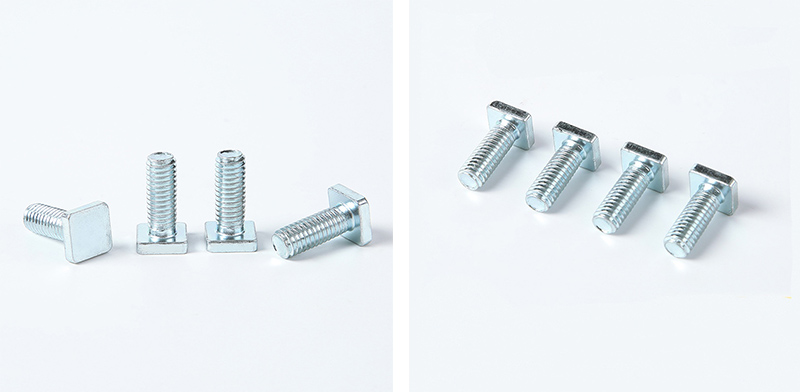

Grade A Square Head Machine Bolt

Características Estruturais

Resumo das características estruturais do parafuso de máquina de cabeça quadrada Grau A: A correlação entre características geométricas e design funcional.

Componentes estruturais Características principais Funções principais

Cabeça Quadrada, lados opostos largos, grande altura. Fornece transmissão de alto torque, função antiderrapante, fácil para montagem cega e conveniente para impressão de marcas.

Pescoço Pescoço plano (anti-rotação), flange (rolamento), pino curto (orientação) Anti-rotação mecânica, protegendo a superfície da peça, orientação de furo cego

Seção do eixo Parcialmente rosqueada (seção do eixo lisa) Resiste à carga de cisalhamento, fornece posicionamento preciso e evita concentração de tensão nas roscas

Parte roscada Principalmente dentes grossos, tolerância 6g. Conexão de alta resistência, cooperando de forma confiável com a porca.

Tipo de extremidade Extremidade plana / Extremidade chanfrada / Extremidade cilíndrica Adequado para diferentes condições de instalação

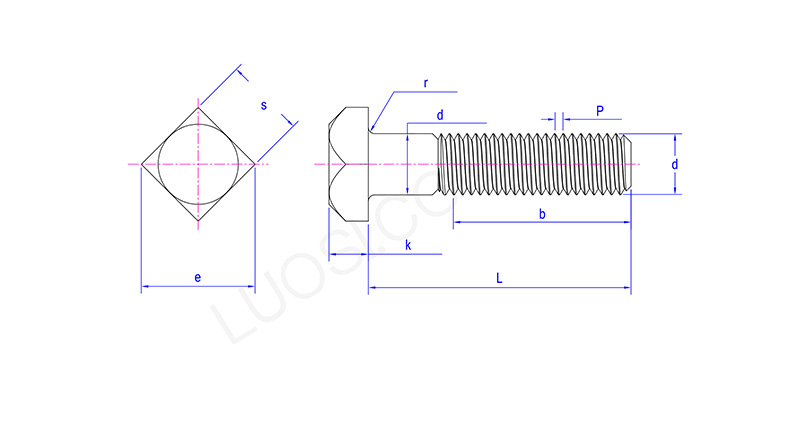

Grade A Square Head Machine Bolt

seg	3/8	16/07	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds máx.	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
é máx.	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e máximo	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k máx.	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
quilômetros	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r máx.	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
minuto	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Preparações antes de usar

Antes de planejar usar o parafuso de máquina de cabeça quadrada Grau A, recomendamos que você verifique estes itens.

（1）Confirme a correspondência das especificações do parafuso

Especificação da rosca: Certifique-se de que o diâmetro da rosca e o passo do parafuso de cabeça quadrada sejam exatamente iguais aos da porca correspondente ou do furo roscado.

Seleção do comprimento: O comprimento do parafuso deve ser tal que, após o aperto da porca, 2 a 3 roscas completas fiquem expostas na extremidade do parafuso.

Dimensões laterais da cabeça: Certifique-se de que a largura da cabeça quadrada corresponda ao tamanho da abertura da chave usada.

Grau de resistência: Selecione o grau apropriado conforme necessário.

（2） Inspecione as posições dos furos da peça de trabalho

Furo redondo versus furo quadrado: parafusos comuns de cabeça quadrada podem passar pelo furo redondo. Porém, se for necessário anti-torneamento, uma superfície de instalação pré-perfurada para o furo quadrado deve ser feita na peça de trabalho, permitindo a inserção do pescoço quadrado.

Tolerância de diâmetro: O diâmetro do furo redondo deve ser 0,5 a 1,0 mm maior que o diâmetro da haste do parafuso.

Arredondamento de canto do furo: Se a cabeça do parafuso da máquina de cabeça quadrada Grau A precisar aderir totalmente à superfície da peça de trabalho, o furo deve ser arredondado ou escareado.

（3） Limpeza e Lubrificação

Remova manchas de óleo, limalha de ferro, revestimentos antigos e outros detritos das roscas.

Para materiais de aço inoxidável ou ambientes de alta temperatura, recomenda-se a aplicação de agente antiadesão ou graxa lubrificante de dissulfeto de molibdênio nas roscas.

Para parafusos comuns de aço carbono, uma pequena quantidade de óleo pode ser aplicada para reduzir o coeficiente de atrito.
