Anéis elásticos padrão da indústria

Os anéis elásticos padrão da indústria são fixadores projetados para serem instalados em uma ranhura para conter componentes com segurança em um eixo ou dentro de um furo, e Xiaoguo® mantém uma cadeia de suprimentos robusta para garantir operações e entrega perfeitas para os fabricantes.

Modelo:DIN 73130-1989

Enviar consulta

Descrição do produto

Os anéis elásticos padrão da indústria são muito usados em transmissões de automóveis, sistemas aeroespaciais e máquinas industriais - principalmente porque são bons para manter as peças no lugar.

Essas coisas são importantes para segurar rolamentos, engrenagens e outras peças em eixos ou dentro de caixas. Esta versão mescla as duas frases e usa verbos como "simplificar" e "garantir". A linguagem é concisa e fluente e adequada para a maioria dos documentos técnicos.

Para prolongar a vida útil, o aço com alto teor de carbono e o aço inoxidável são dois materiais que os fabricantes comumente utilizam no processo de produção. Os anéis elásticos padrão da indústria também são bastante flexíveis – eles podem funcionar em ambientes onde as coisas se movem rapidamente ou ficam muito quentes.

Detalhes do produto

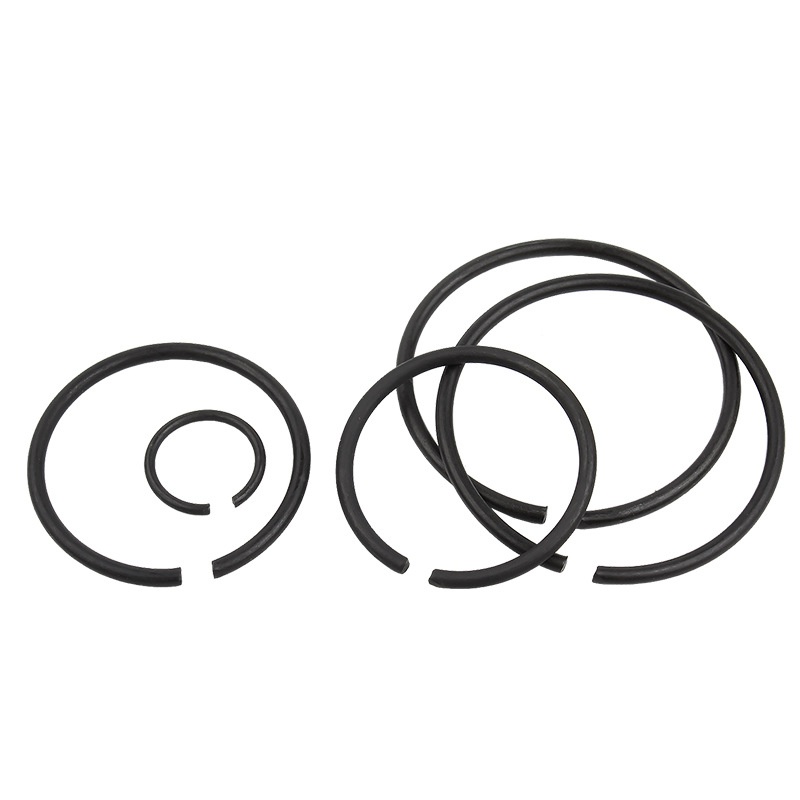

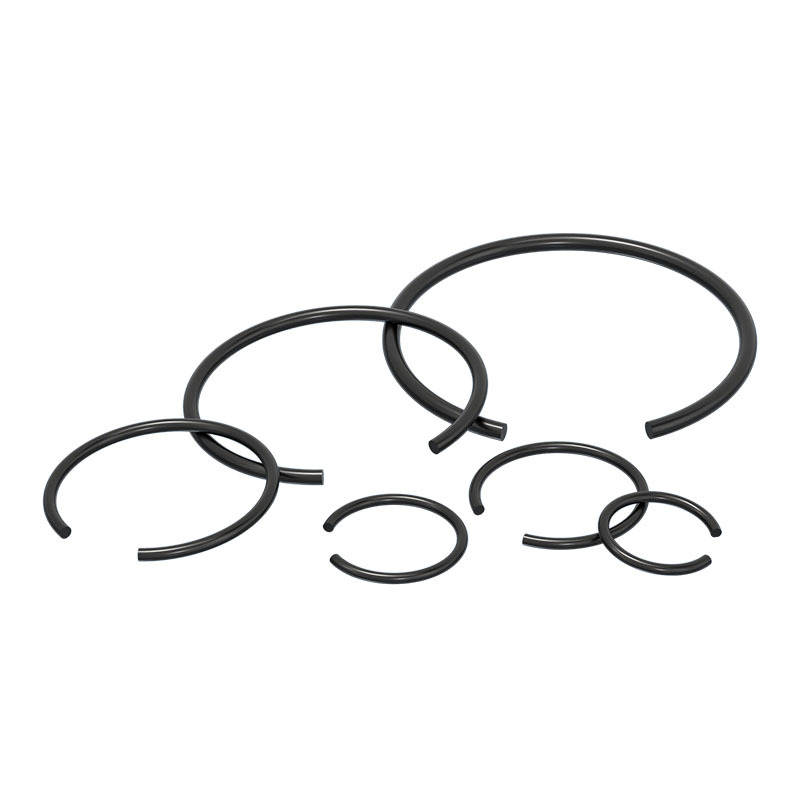

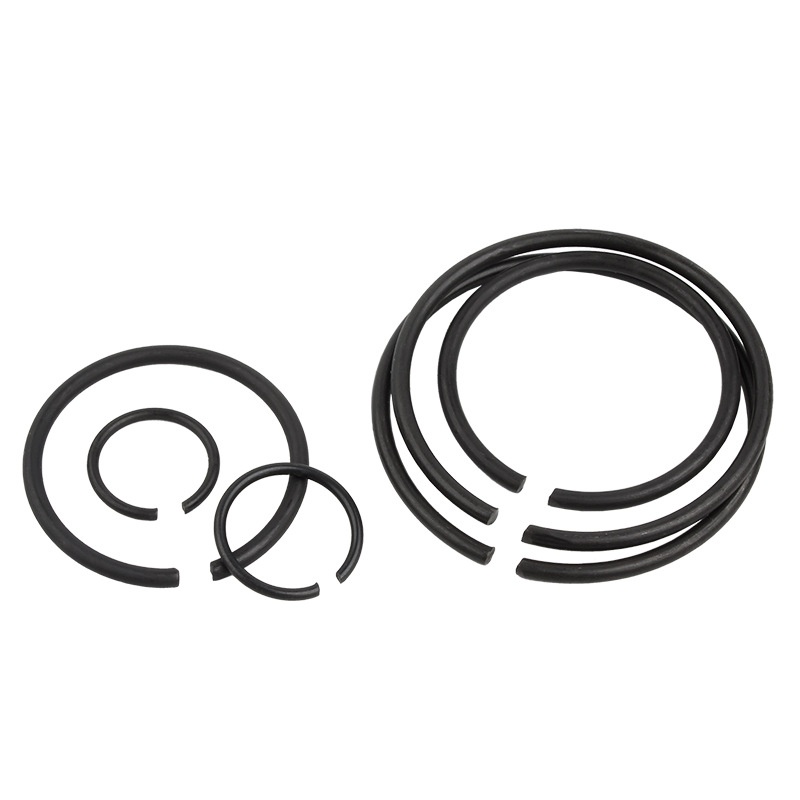

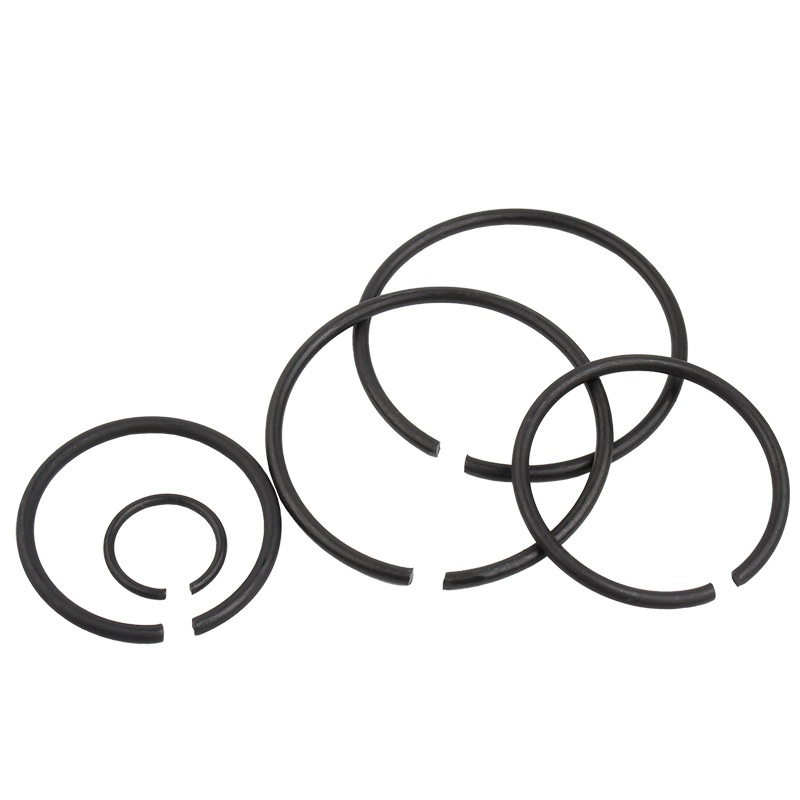

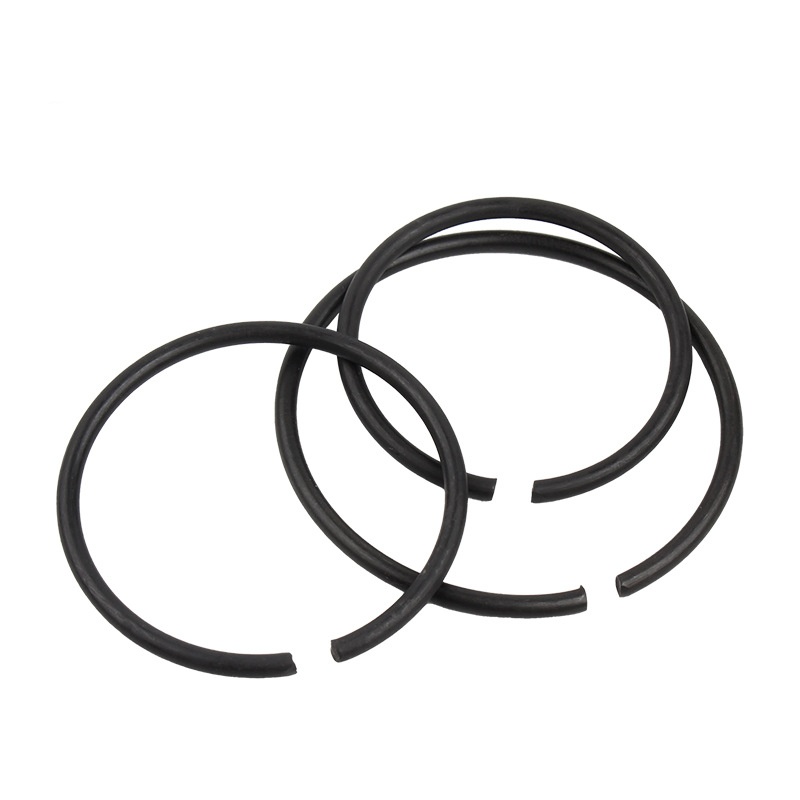

Os anéis elásticos padrão da indústria têm aparência circular ou semicircular, com extremidades abertas. Este recurso de design melhora muito a conveniência de usar e remover e pode atender com mais eficiência às necessidades de uso e remoção no uso diário.

Para conseguir um ajuste perfeito com a ranhura alvo, a sua secção transversal (a forma visível após o corte) foi especialmente concebida e produzida. Formas comuns, como bordas retangulares ou arredondadas, podem melhorar efetivamente o ajuste.

Eles também vêm em todos os tipos de tamanhos: pequenos para ferramentas de precisão e grandes para máquinas pesadas.

Seu design é simples, mas funciona bem – eles não ocupam muito espaço, mas ainda fornecem um forte suporte radial (este é um suporte que sai do centro, para evitar que as peças se movam).

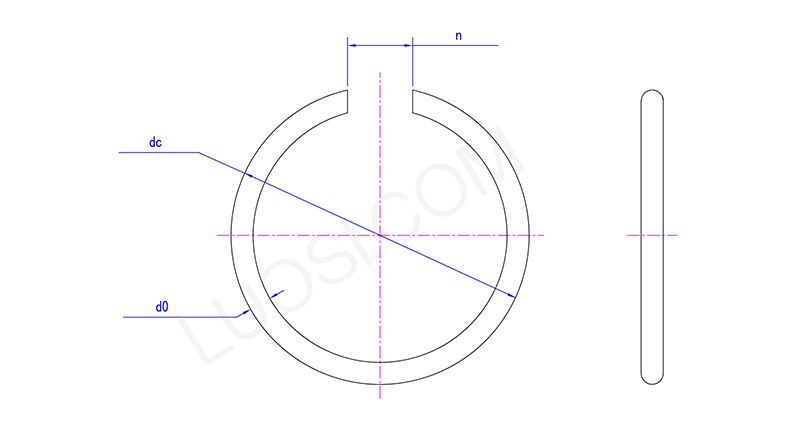

seg	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
d0 máx.	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
d0 minutos	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
CC máx.	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
CC mínimo	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n máx.	1.5	2	2	2	2	2	2	2	2	2	2
minutos	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

Materiais usados

Nossos anéis elásticos padrão da indústria são fabricados em aço de mola com alto teor de carbono para maior resistência e durabilidade. Para excelente resistência à corrosão, oferecemos anéis elásticos padrão da indústria em aço inoxidável (por exemplo, 302/304) e outros materiais como bronze fosforoso, garantindo longevidade em ambientes agressivos.
