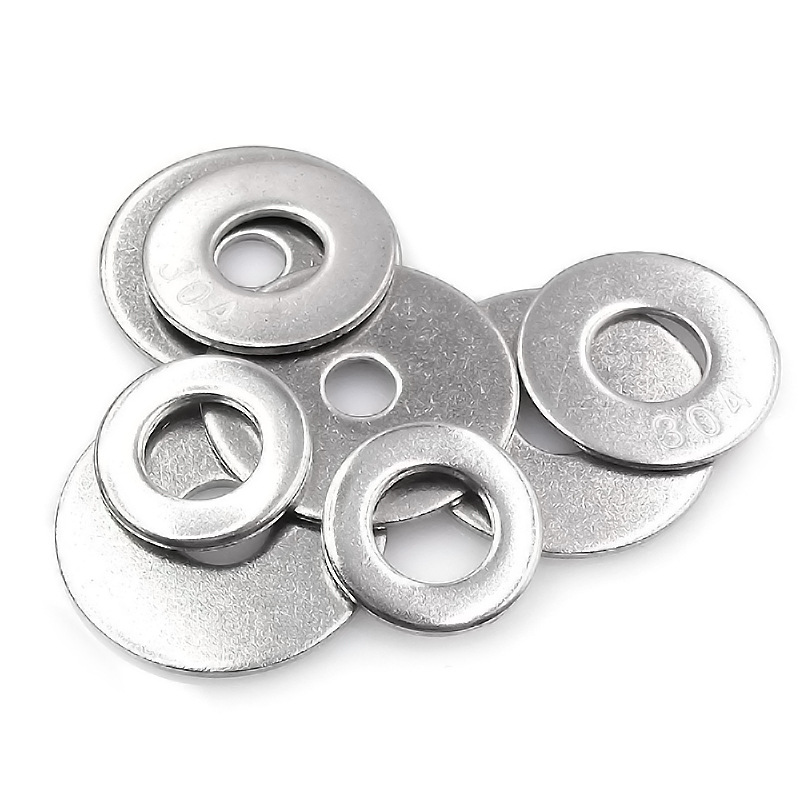

Arruela plana OD grande

A arruela plana Xiaoguo Inventory® Large OD tem uma superfície lisa sem rebarbas, se ajusta perfeitamente e pode ser usada em conjunto com componentes de vedação para melhorar o desempenho à prova de poeira, liberação de óleo e à prova de água.

Enviar consulta

Descrição do produto

A arruela plana OD grande e a arruela plana padrão têm diferenças significativas em aparência, funções e cenários aplicáveis.

Projeto	Arruela plana padrão	Arruela plana OD grande
Diâmetro interno	6,4 mm	6,4 mm
Diâmetro externo	12mm	18mm
Grossura	1,6 mm	1,6 mm
Área de contato	1 vez	2,25 vezes
Distribuindo pressão	Geralmente, adequado para superfícies duras, como metais	Excelente, pode proteger eficazmente materiais macios
Custo das matérias-primas	Baixo	Mais alto (maior em área)
Peso unitário	Luz	Mais pesado (mesma especificação)

Comparação de tamanhos (tomando M6 como exemplo)

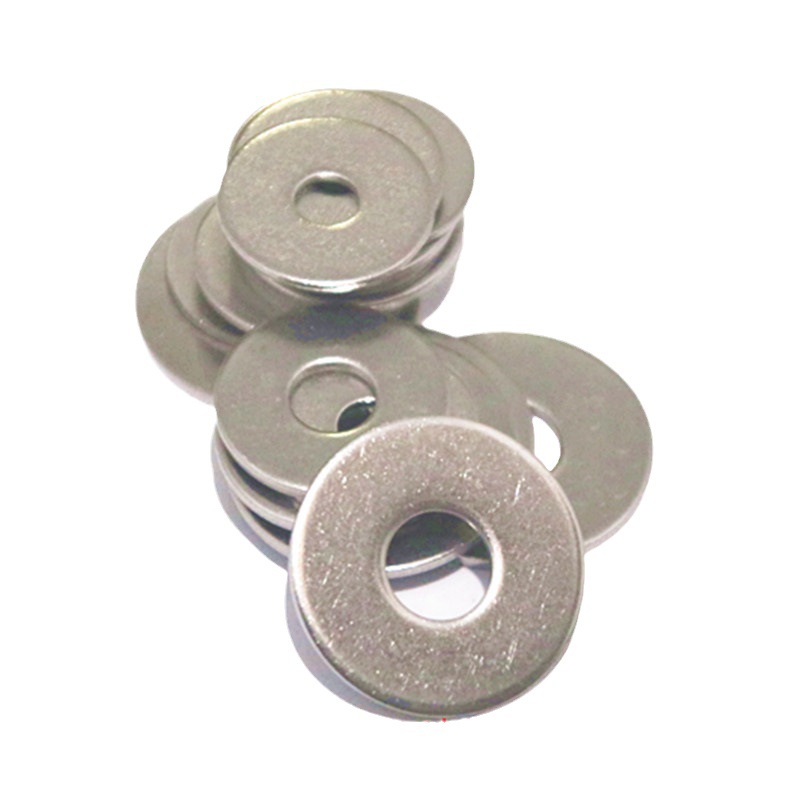

Large OD Flat Washer

Etapas de uso

O método de uso da arruela plana com diâmetro externo grande não é complicado, mas seguir a sequência correta de operação pode garantir o melhor efeito protetor.

(1) Certifique-se de que as especificações correspondem

Verifique o tamanho do parafuso – o furo interno da arruela plana com diâmetro externo grande deve ser um pouco maior que o diâmetro externo do parafuso.

Verifique também se o diâmetro externo da arruela é grande o suficiente para cobrir totalmente os furos da peça que você está fixando. Se o furo for uma ranhura longa ou estiver desgastado, a borda externa da arruela precisa se sobrepor ao furo em pelo menos 5 mm.

Pense no material e para onde ele vai. Para locais externos úmidos, próximos ao mar ou em áreas químicas, opte pelo aço inoxidável 316. Para uso interno geral, aço inoxidável 304 ou aço carbono galvanizado funcionará bem.

(2) Limpe a superfície de contato

Limpe qualquer óleo, ferrugem, lascas de tinta ou serragem da área onde você está trabalhando. Certifique-se também de que ambos os lados da lavadora estejam limpos. Se houver óleo anti-ferrugem nele, limpe-o suavemente com um pano.

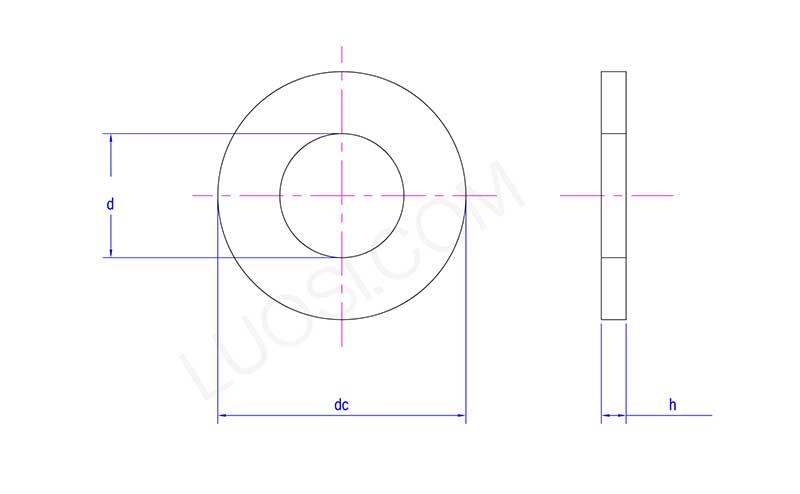

Large OD Flat Washer

seg	φ16	φ18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d máx.	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
dmin	17	19	21	23	25	28	31	34	37	42	45
CC máx.	30	34	37	39	44	50	56	60	66	72	78
dezembro min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h máx.	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Coloque a arruela

Local de instalação:Coloque uma arruela plana de grande diâmetro externo entre a cabeça do parafuso e a peça a ser fixada. Se forem usados materiais macios como madeira, plástico ou alumínio fino, é recomendado usar arruelas de grande diâmetro externo na cabeça do parafuso e no lado da porca.

Instalação central:Certifique-se de que o parafuso ou porca passe pelo orifício central da arruela. Certifique-se de que a arruela esteja nivelada com a superfície da peça de trabalho - ela não deve ser inclinada.

(4) Insira o parafuso e aperte com a mão

Aperte os parafusos ou porcas manualmente, até que a arruela toque a superfície; em seguida, ajuste a posição da arruela, certifique-se de que ela cubra completamente o orifício.

(5) Aperte com o torque recomendado

Uso correto de uma chave de torque:Selecione o valor de torque apropriado e aperte gradualmente.Durante a operação, observe a arruela cuidadosamente e faça os ajustes necessários.

(6) Verificação final

Dê uma olhada na arruela plana OD grande para ter certeza de que ela está plana e corretamente no lugar.
