Porcas sextavadas métricas para soldagem por projeção por resistência

As porcas sextavadas métricas para soldagem por projeção por resistência são dimensionadas em unidades métricas e são projetadas especificamente para soldagem por ponto por resistência. Durante o processo de soldagem, as pequenas saliências derreterão e se unirão ao metal. Os fornecedores de Xiaoguo® podem fornecer amostras grátis.

Modelo:BS 7670-1-4-1993

Enviar consulta

Descrição do produto

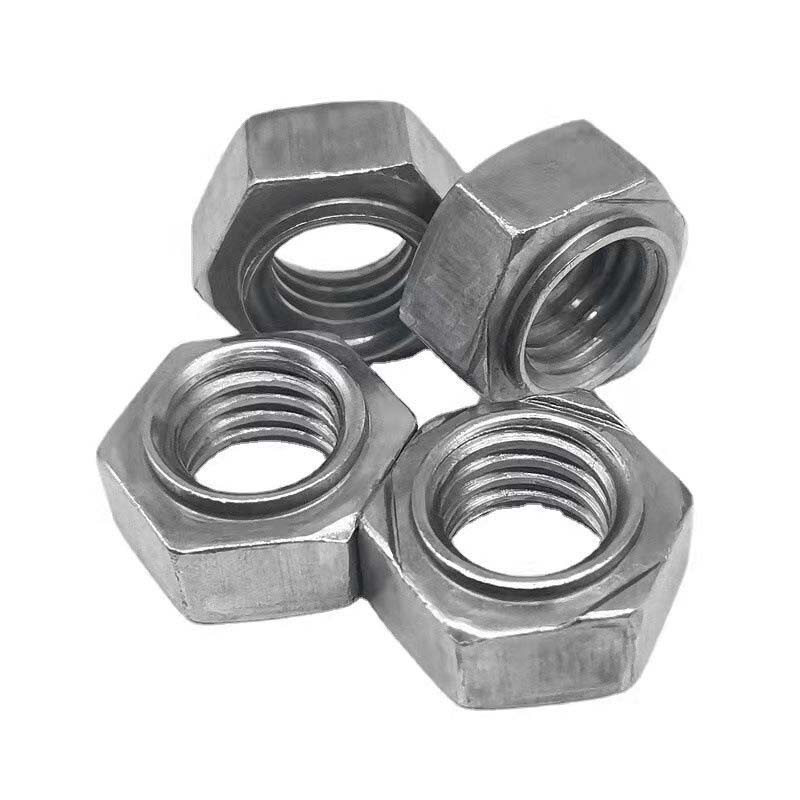

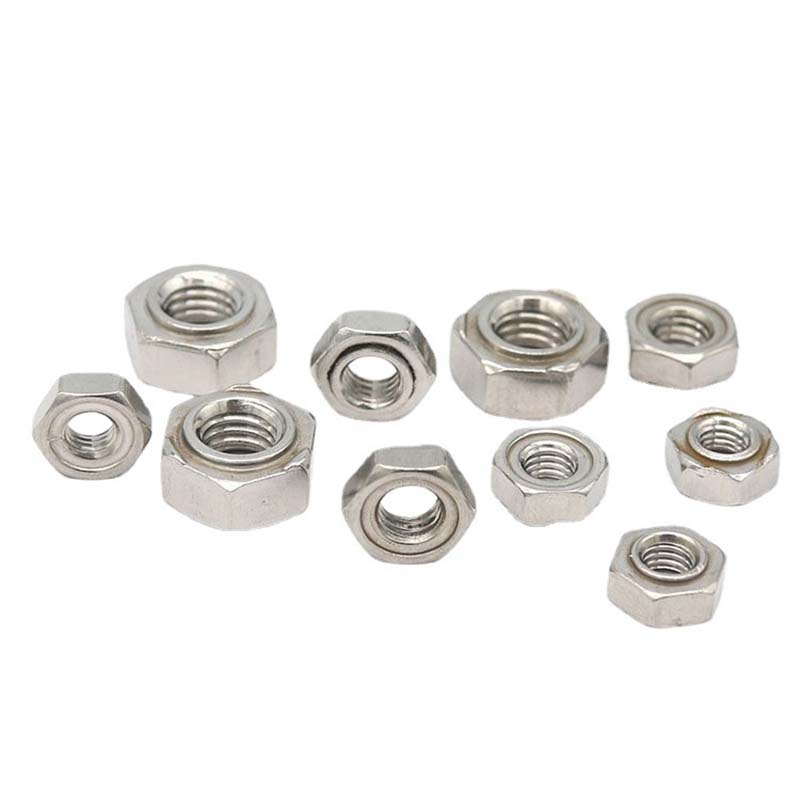

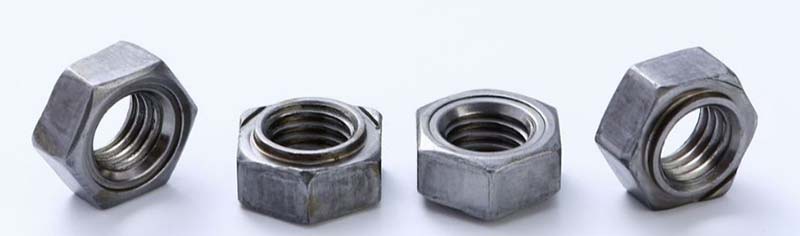

As porcas sextavadas métricas para soldagem por projeção por resistência têm formato hexagonal, o que torna conveniente o uso de uma chave inglesa para aperto. De um lado da porca existem vários pequenos pontos de solda salientes, enquanto do outro lado existem orifícios roscados métricos padrão.

Detalhes do produto

As porcas sextavadas de soldagem por projeção de resistência métrica têm pequenas saliências na parte inferior. Quando os eletrodos de soldagem são pressionados, a corrente flui através dessas saliências, derretendo instantaneamente as saliências e fundindo a porca com a placa de metal subjacente. Este processo é rápido e automatizado e é altamente adequado para linhas de produção em larga escala nas indústrias automotiva ou de eletrodomésticos.

Porcas sextavadas métricas para soldagem por projeção de resistência cobrem tamanhos como M6, M8 e M10. O passo (por exemplo, 1,0 ou 1,25) precisa corresponder aos seus parafusos. O tamanho da porca sextavada (por exemplo, uma porca sextavada para M6 tem 10 milímetros) determina a chave necessária para a etapa subsequente.

seg	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 máx.	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 minuto	4.395	5.895	6.87	7.87	10.34	12.34	14.64
e min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h máx.	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 máx.	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 minuto	0.15	0.25	0.3	0.3	0.35	0.5	0.6
é máx.	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H máx.	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

Para soldagem por projeção por resistência, mantenha a superfície limpa ao usar porcas sextavadas métricas. Óleo ou ferrugem podem danificar a solda. Certifique-se de que os eletrodos estejam alinhados e em bom estado. Eletrodos danificados podem causar má soldagem. Preste atenção aos "respingos" (faíscas voando), que geralmente indicam um erro de configuração e a solda pode não estar segura.

Recursos do produto

As porcas sextavadas métricas para soldagem por projeção por resistência fornecem maior torque ao apertar ou afrouxar os parafusos, garantindo uma operação fácil e suave, sem escorregar. Eles também garantem pontos de solda perfeitamente alinhados e distribuição uniforme de calor durante a soldagem. Eles aderem firmemente aos componentes soldados, criando uma conexão segura.

Metric hex nuts for resistance projection welding
