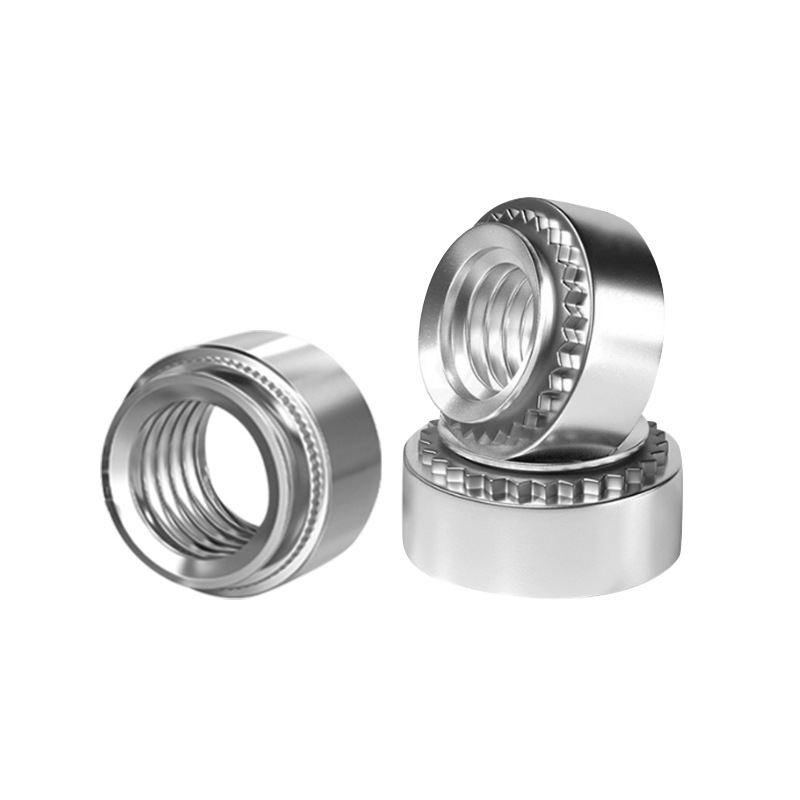

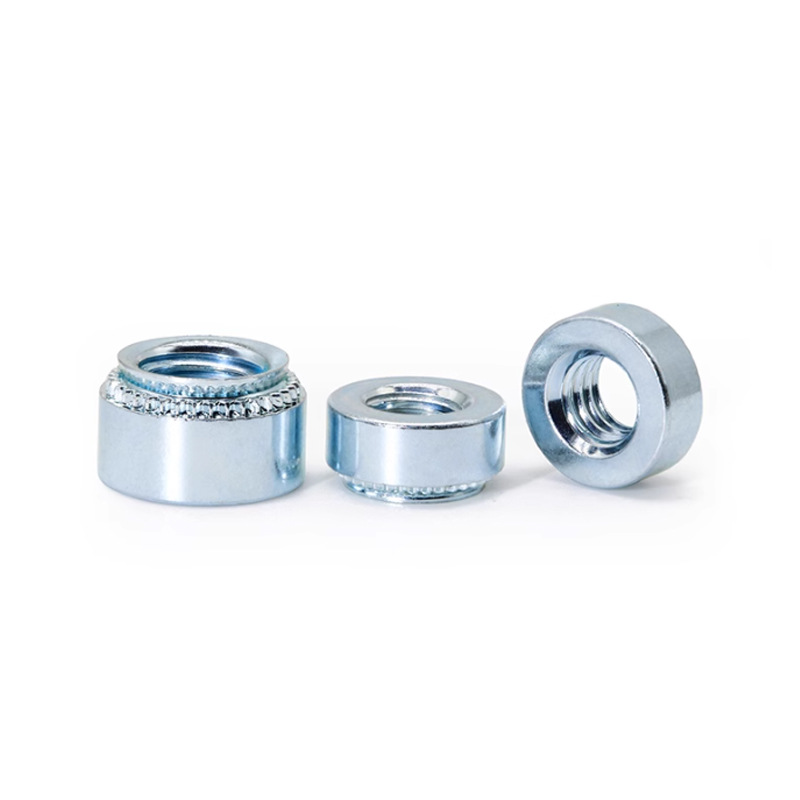

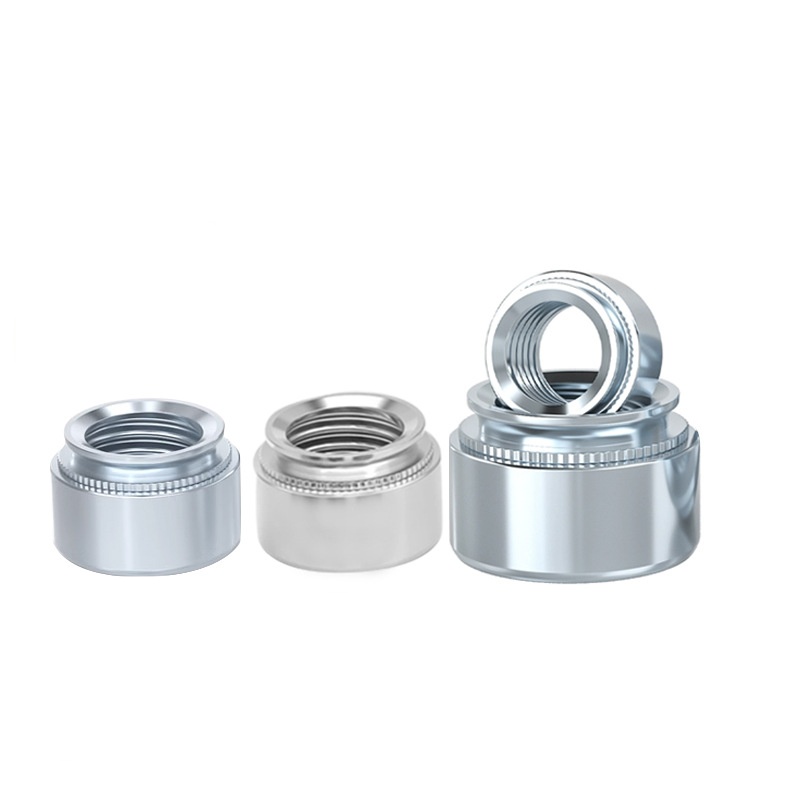

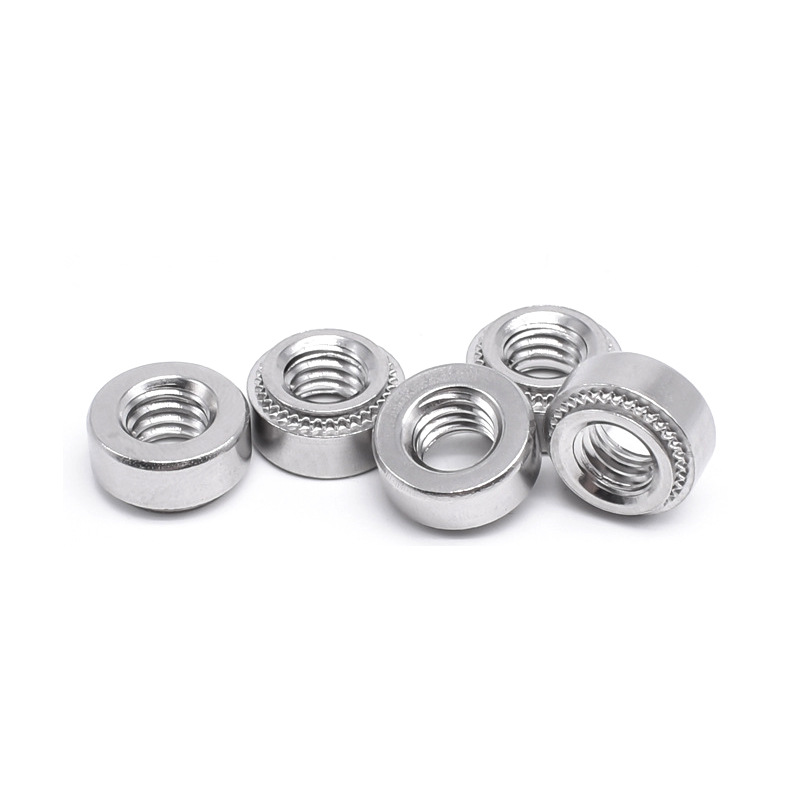

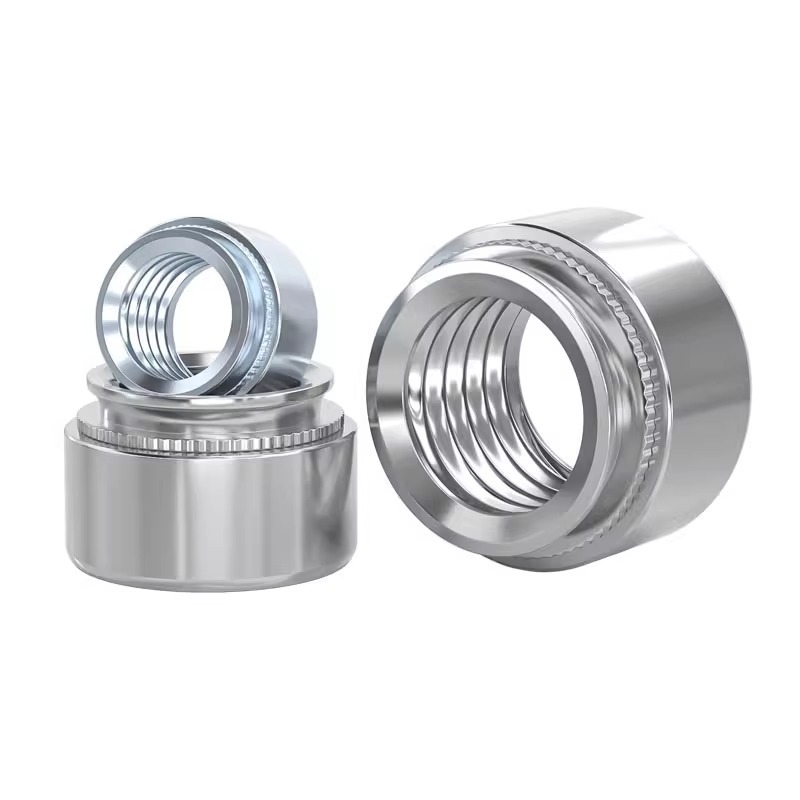

Porca de fixação permanente

Xiaoguo® fornece fixadores essenciais em todo o mundo. Uma porca de fixação permanente é um fixador permanente projetado para materiais de folha fina. Se você estiver interessado, podemos fornecer amostras grátis.

Modelo:QIB/IND CLA

Enviar consulta

Descrição do produto

Uma porca de fixação permanente é um fixador permanente usado para chapas metálicas. Ao contrário das porcas normais que precisam de soldagem ou rosqueamento, elas podem ser instaladas rapidamente com força de pressão, criando um ponto rosqueado forte e confiável para fixar coisas. Possui um piloto feito com precisão e uma haste serrilhada. Quando instaladas, essas peças movimentam o material em que estão sendo colocadas, formando uma trava.

Isto evita a deformação térmica, elimina etapas adicionais e reduz significativamente o tempo e os custos de montagem. Esta tecnologia é ideal para produção de alto volume que exige soluções de fixação eficientes e robustas e é usada em uma ampla variedade de indústrias.

Benefícios do produto:

A principal vantagem de uma porca de fixação permanente é que ela pode formar uma conexão forte e permanente diretamente em chapas metálicas dúcteis ou placas não ferrosas, sem a necessidade de roscas pré-perfuradas. Ao instalá-lo, uma prensa empurra a porca de fixação permanente no material. Seu formato específico faz com que o metal ao seu redor se mova e flua em um entalhe em forma de anel (como uma serrilha ou ranhura) sob a cabeça e/ou ao redor da haste.

A forte trava mecânica resultante resiste efetivamente às forças rotacionais e de extração. Essa tecnologia também produz um inserto roscado de alta resistência que é resistente à vibração, proporcionando uma base forte e confiável para a conexão do parafuso.

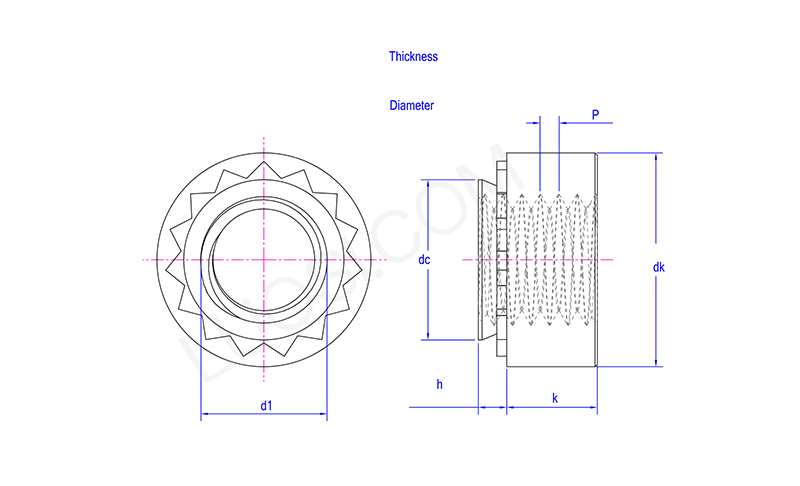

seg	M2-1	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
CC máx.	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
não min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk máx.	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
quilômetros	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k máx.	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
codificador h	1	2	1	2	1	2	1	2	1	2	1
h máx.	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Espessura da placa de montagem mínima	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Diâmetro dos furos de montagem mínimo	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Diâmetro máximo dos furos de montagem	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Quais são os principais modos de falha das porcas de fixação permanente?

As porcas de fixação permanentes podem falhar de algumas maneiras principais. Um deles é extraível – quando a porca sai direto da folha. Isso geralmente acontece se o rebite não for profundo o suficiente ou se a porca não for adequada para a espessura da chapa. Outra é girar – quando a porca gira na folha, geralmente porque as serrilhas não estão prendendo bem o suficiente. Os fios internos também podem descascar.

Escolher a porca certa e configurar a instalação corretamente evita que esses problemas aconteçam.
