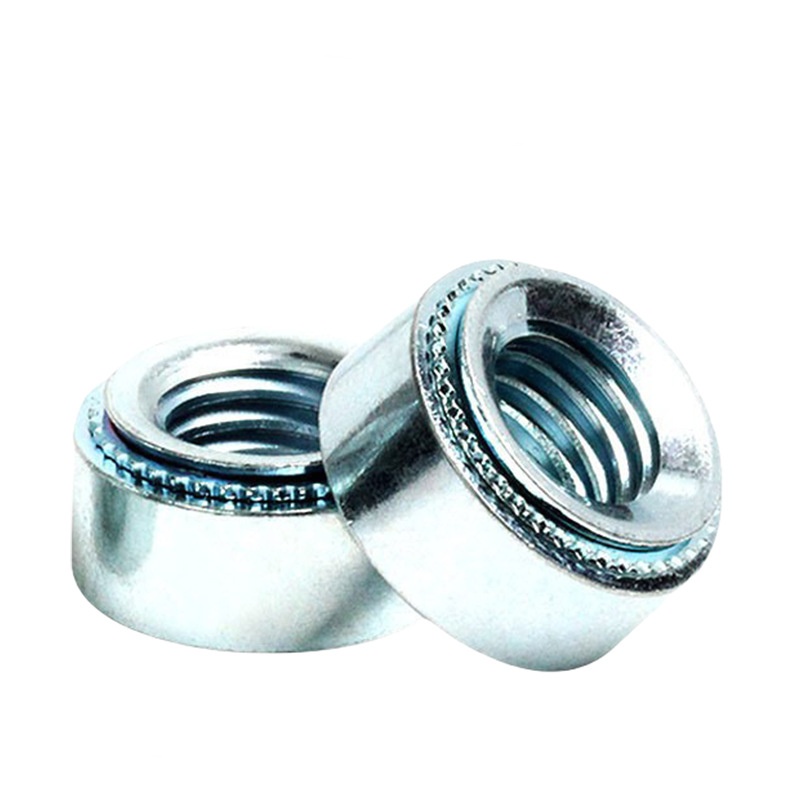

Porca de fixação simplificada

Uma das principais vantagens da porca de fixação simplificada é que ela elimina a necessidade de soldagem, adesivos ou acesso à parte traseira. A experiência em exportação, especialmente na aquisição e gestão de fornecedores globais, define as operações da Xiaoguo®

Modelo:QIB/IND S

Enviar consulta

Descrição do produto

Uma grande vantagem das porcas de fixação simplificadas é o quão bem elas se comportam mecanicamente. A trava formada a frio que eles criam é resistente a ser empurrada, puxada ou torcida - geralmente mais forte do que a chapa metálica ao seu redor. Esta conexão rebitada realmente resiste a se soltar devido a vibrações, o que é um problema comum com porcas e parafusos normais.

As porcas de fixação simplificadas garantem que a conexão permaneça firme e não balance, o que é importante em locais movimentados, como veículos e máquinas. Isso ajuda o produto a durar mais e a funcionar de maneira mais confiável.

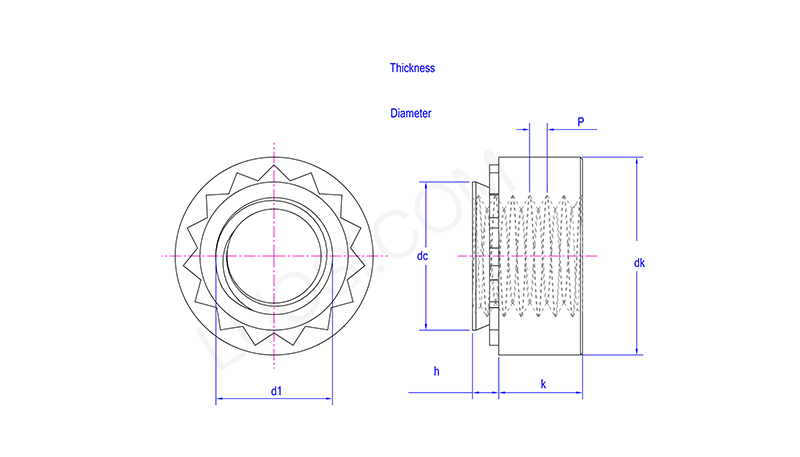

seg	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1	1
CC máx.	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72	8.72
não min	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3	11.3
dk máx.	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8	11.8
quilômetros	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83	3.83
k máx.	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33	4.33
codificador h	2	1	2	1	2	1	2	1	2	1	2
h máx.	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38	2.21
Espessura da placa de montagem mín.	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4	2.3
Diâmetro dos furos de montagem mín.	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75	8.75
Diâmetro máximo dos furos de montagem	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83	8.83
d1	M2	M3	M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6

Vantagens do produto:

As porcas de fixação simplificadas têm alguns pontos positivos quando se trata de design. Eles fornecem um pino roscado que fica nivelado ou baixo em um lado da chapa de metal, o que é útil quando não há muito espaço atrás do painel. Isso significa que você não precisa de grandes placas de apoio ou espaço extra para chaves ou porcas no lado oculto.

Os projetistas obtêm mais flexibilidade – as montagens são mais simples e você usa menos peças. Com as porcas de fixação simplificadas, você só precisa acessar a rosca por um lado. Isso torna mais fácil montar e desmontar coisas do que com porcas soldadas, especialmente em locais apertados.

Espessura adequada da chapa metálica:

A espessura das placas que podem ser usadas com essas porcas geralmente varia de meio milímetro a 6 milímetros (da espessura de uma unha até a espessura de dois ou três cartões bancários empilhados juntos). O segredo é escolher a porca certa – quanto mais grossa for a placa, mais grossa será a porca! Se você forçar uma porca projetada para placas mais grossas sobre placas mais finas, poderá rasgar a placa ou criar um buraco!
