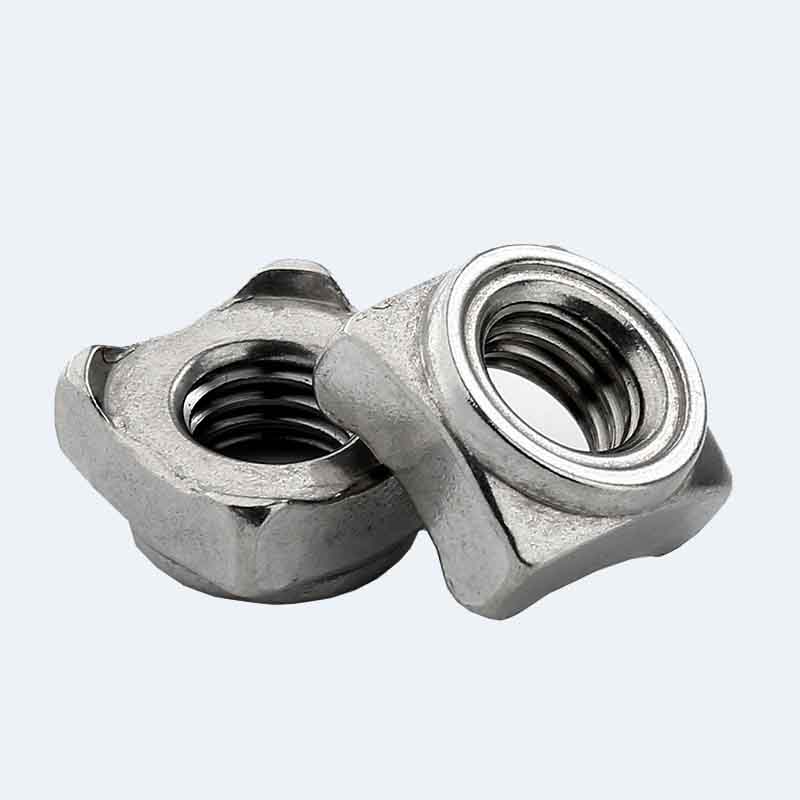

Porca de solda quadrada tipo A

As porcas de solda quadradas tipo A são usadas para soldagem em superfícies metálicas e são equipadas com furos roscados para parafusos. São adequados para estruturas metálicas, suportes ou equipamentos mecânicos que necessitam de porcas fixas. A fábrica Xiaoguo® produz de acordo com os padrões estipulados em GB/T 13680-1992.

Modelo:GB/T 13680-1992

Enviar consulta

Descrição do produto

As porcas de solda quadradas tipo A são um tipo de porca de soldagem especial. Possuem formato quadrado e quatro saliências de soldagem, o que torna o processo de soldagem mais seguro. As roscas também são padrão, permitindo que se adaptem bemos parafusos.

Instalação de soldagem

A porca de solda quadrada tipo A é fácil de soldar. Basta colocá-la no local a ser soldada e usar o equipamento de soldagem para soldá-la. Além disso, o seu design de quatro pontos salientes garante uma distribuição uniforme da força durante o processo de soldadura, tornando a soldadura extremamente forte e com menor probabilidade de se soltar.

As porcas de solda quadrada tipo A são muito comuns na soldagem de placas de aço usando métodos MIG ou soldagem a ponto. Sua base plana ajuda a mantê-los estáveis durante o processo de soldagem, enquanto as quatro pequenas saliências (às vezes furos) são onde são pressionados no material de base. Ele pode estabelecer rapidamente uma conexão forte.

A instalação da porca de solda quadrada tipo A é muito simples. Limpe a posição na placa metálica onde as porcas precisam ser instaladas. Posicione as porcas corretamente. Use a pistola de solda e solde nos quatro cantos das porcas ou através do furo da base (se houver). O calor fundirá a base da porca à placa de metal. Após o resfriamento, as roscas internas podem ser usadas para conexões aparafusadas.

Parâmetros do produto

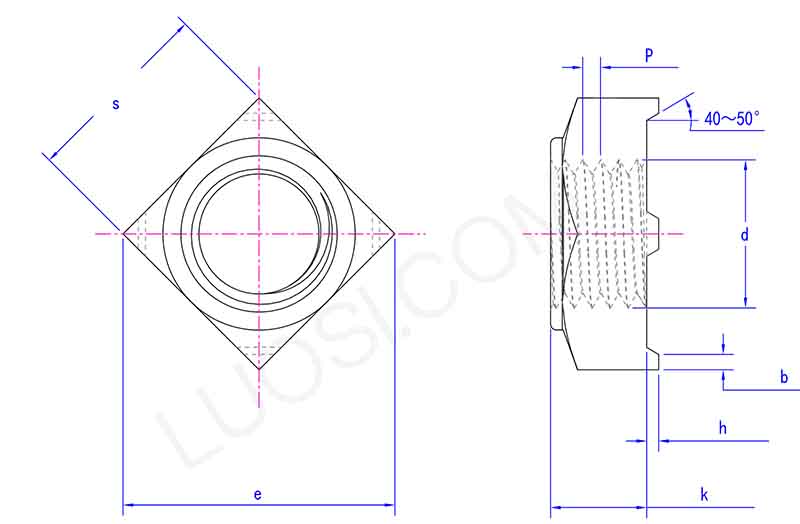

Type A Square Weld Nut parameter

seg	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
e min	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h máx.	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
h min	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k máx.	3.5	4.2	5	6.5	8	9.5	11	13
quilômetros	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
é máx.	7	8	10	13	16	18	21	24
s min	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
b máx.	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
b min	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

Recursos do produto

A aparência quadrada das porcas de solda quadradas tipo A facilita a localização durante a instalação e é improvável que girem. As quatro saliências de soldagem possuem a mesma altura e tamanho, garantindo a qualidade da soldagem. Além disso, sua precisão de rosca é alta e o parafuso pode ser aparafusado suavemente, sem problemas, como não poder ser aparafusado ou afrouxado.
