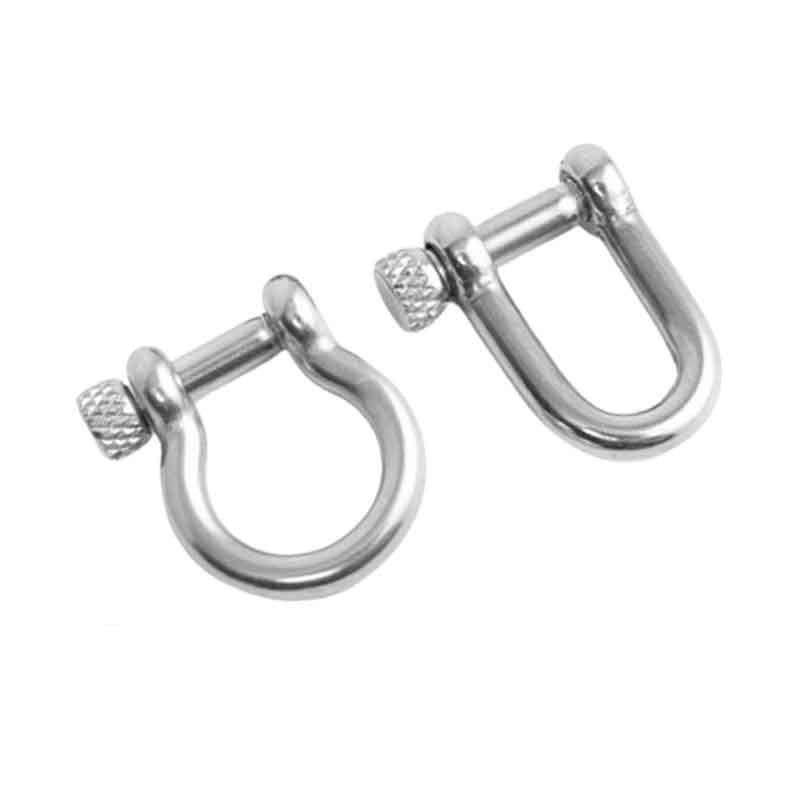

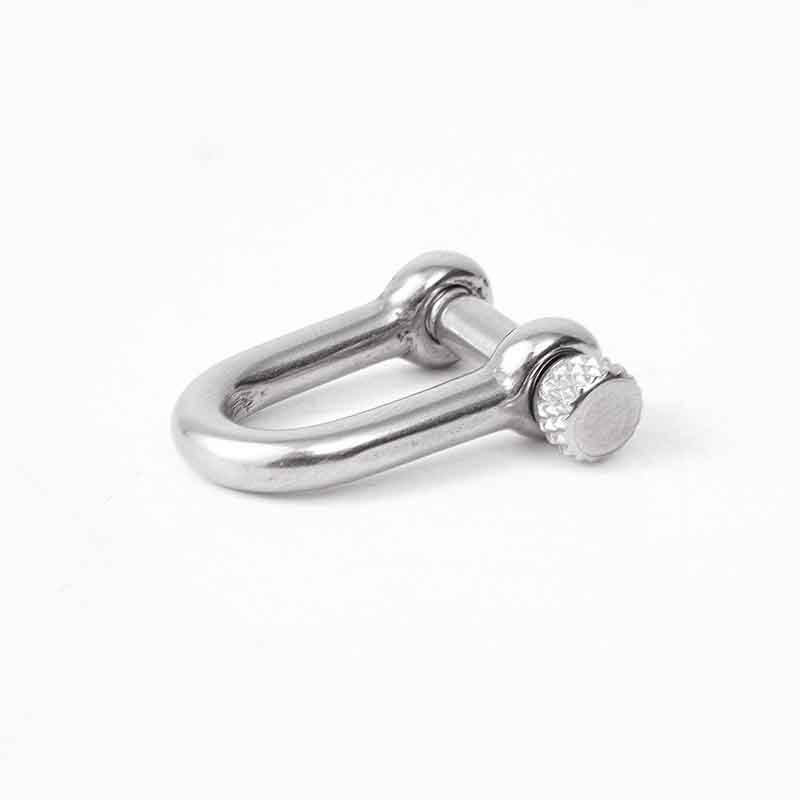

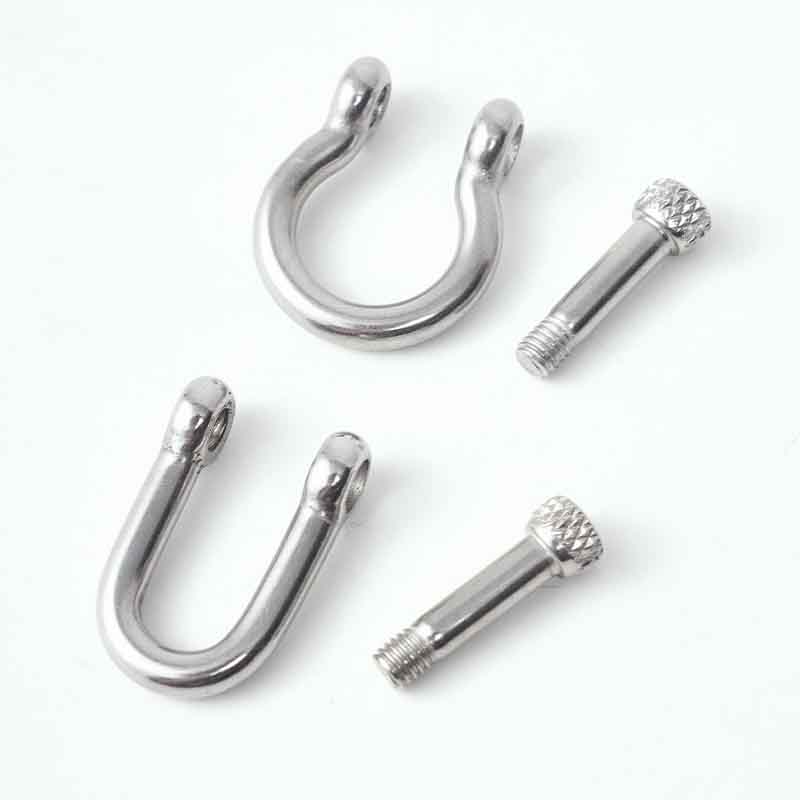

Manilhas tipo SC

O design durável das manilhas tipo SC garante resistência à corrosão, tornando-as ideais para ambientes marítimos e industriais. As opções de embalagem personalizada da Xiaoguo® protegem os produtos durante o transporte de longa distância.

Modelo:JIS B2801-2-1977

Enviar consulta

Descrição do produto

As manilhas do tipo SC são mergulhadas em zinco fundido (galvanização por imersão a quente) para criar seu revestimento protetor. Isso os ajuda a resistir à névoa salina por mais de 500 horas durante os testes. A camada de zinco basicamente se une ao metal por baixo para bloquear ferrugem, danos causados pelo sol e derramamentos de produtos químicos.

Se você precisar de algo mais resistente, essas manilhas também podem ser pulverizadas com um revestimento em pó epóxi. Eles geralmente vêm em um amarelo brilhante de segurança para serem fáceis de detectar, mas você também pode escolher outras cores. O acabamento permanece liso para que coisas como cordas ou correntes deslizem mais facilmente contra eles, o que ajuda a evitar o desgaste de tudo o que estão presos.

Gravamos a laser os números de carga e as informações do certificado diretamente no metal. Ela permanece legível por anos e não desaparece, além do processo de gravação não afetar a resistência da manilha.

Tamanho

As manilhas tipo SC vêm em 10 tamanhos padrão, com diâmetros de pino de 1/4” a 1-1/2”. Seus limites de carga de trabalho (WLL) vão de 0,75 toneladas até 55 toneladas. Cada um é carimbado com seu WLL, grau de material (como Grau 8 ou 10) e um número de lote para rastreamento.

O design de proa a proa distribui a carga uniformemente e são construídos com um fator de segurança de 6:1, superior ao exigido pela maioria das indústrias. Tamanhos personalizados estão disponíveis noFábrica XiaoGuo®, consulte nossa equipe de engenharia para confirmar as especificações de carga. Também podemos fornecer tabelas dimensionais e arquivos CAD para ajudá-lo a instalar essas manilhas em seu equipamento.

Type SC shackles

seg	20	22	24	26	28	30	32	34	36	38	40
d1	20	22	24	26	28	30	32	34	36	38	40
n	31	34	39	41	43	45	48	50	54	57	60
não sei	50	55	62	66	70	75	80	85	90	95	100
d2	25	27	31	33	35	37	39	41	43	47	49
d0	M24	M24	M30	M30	M33	M36	M36	M39	M42	M45	M48
P1	3	3	3.5	3.5	3.5	4	4	4	4.5	4.5	5
L	80	88	96	104	112	120	128	136	144	152	160

Características

P: Qual é o limite de carga de trabalho (WLL) e o fator de segurança para manilhas Tipo SC?

R: As manilhas tipo SC possuem limites de carga de trabalho padrão (WLL) com base em seu tamanho, de 0,5 a 100 toneladas. O fator de segurança é geralmente 6:1, o que é melhor do que o exigido pela maioria das indústrias, por exemplo, a ASME B30.26 exige 5:1. Isso significa que eles resistem bem a cargas repentinas ou variáveis. Sempre observe a WLL marcada na própria manilha e não a exceda. As manilhas também passam por testes de ruptura para verificar sua carga mínima de ruptura (MBL) e adicionar uma camada extra de segurança.
