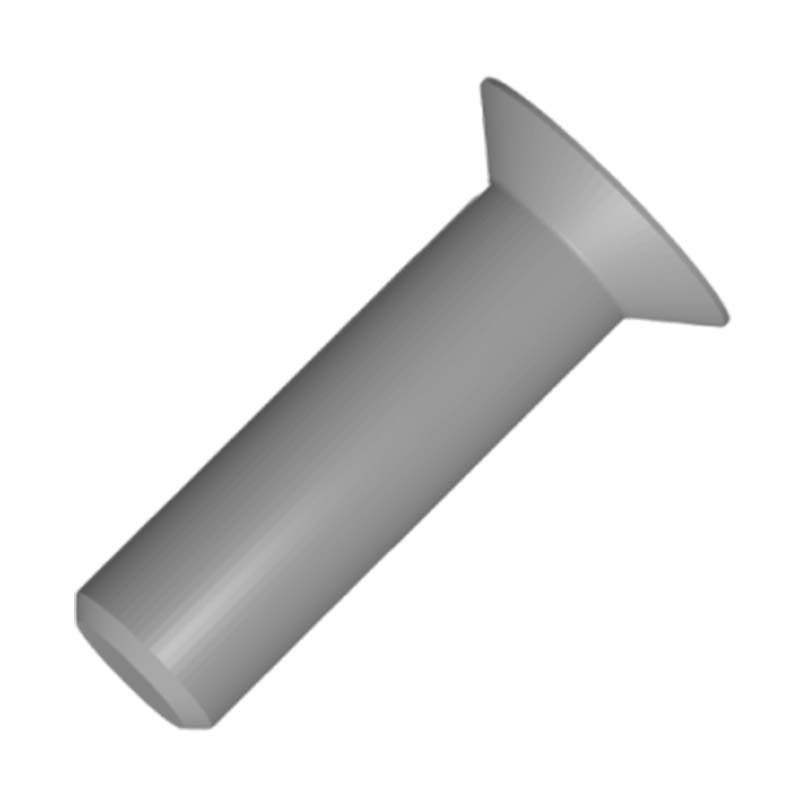

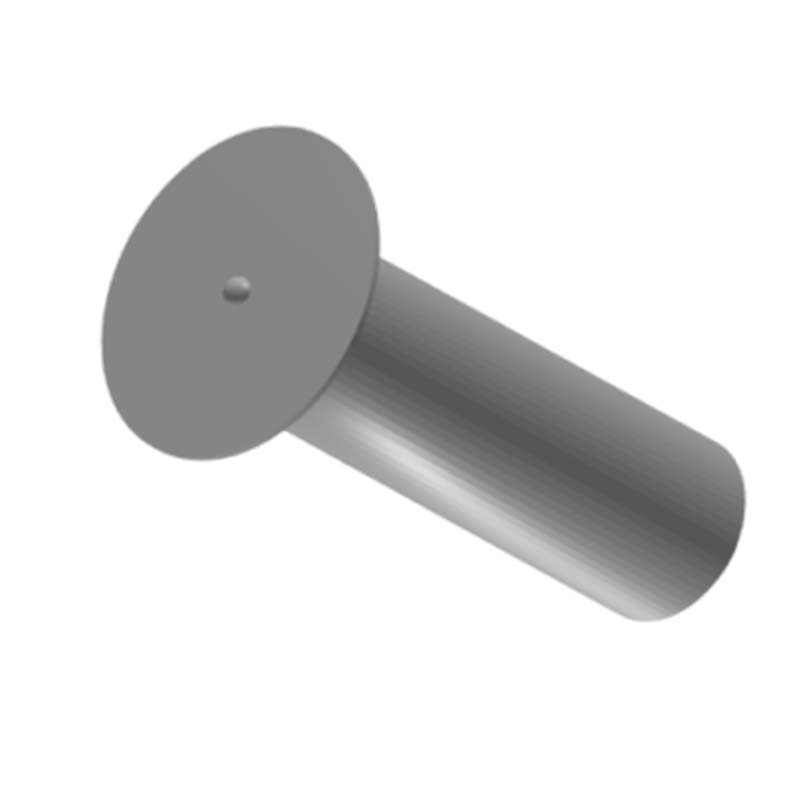

Pinos de cabeça plana de 100°

Os pinos de cabeça plana de 100° têm um ângulo de 100° na cabeça e podem ser instalados nivelados com a superfície. São adequados para painéis metálicos, estruturas de móveis ou equipamentos mecânicos que requerem uma cabeça de baixo perfil. A fábrica Xiaoguo® segue rigorosamente o padrão MS 20426L-1993 para produção.

Modelo:MS 20426L-1993

Enviar consulta

Descrição do produto

A extremidade dos pinos de cabeça plana de 100° é uma cabeça plana de 100 graus, enquanto a outra extremidade possui roscas. A cabeça plana permite que ele se encaixe perfeitamente nos componentes que possuem orifícios escareados correspondentes. Suas especificações de rosca são numerosas, variando desde o tamanho pequeno M3 até o tamanho maior M16.

Detalhes e parâmetros do produto

Os pinos de cabeça chata são essencialmente um tipo de pino de soldagem. Suas cabeças são cônicas e ficam quase niveladas com a peça durante a soldagem. O ângulo de 100° é crucial, pois permite que a cabeça do pino afunde levemente no material, mantendo assim um perfil baixo. Quando for necessário manter a superfície lisa e plana após a soldagem, como em superfícies onde a peça tem tendência a ficar presa, este tipo de pino pode ser utilizado.

Os pinos de cabeça plana de 100° recebem o nome do ângulo de suas cabeças cônicas. Este design específico de 100 graus garante que a solda fique quase nivelada com o material de base. É uma escolha comum para processamento de chapas metálicas ou qualquer situação em que a soldagem na superfície seja necessária para manter um acabamento visual ou funcionalmente liso.

Devido ao seu ângulo de cone específico, possuem um perfil de cabeça mais baixo. Eles formam pontos de conexão quase invisíveis através da soldagem. Nas áreas de fabricação automotiva, eletrônica ou de eletrodomésticos, você frequentemente os encontrará usados em áreas que exigem acabamento superficial limpo e liso.

seg	16/01	32/03	1/8	32/05	16/03	32/07	1/4	16/05	3/8
dk máx.	0.118	0.183	0.229	0.29	0.357	0.419	0.49	0.568	0.698
não min	0.11	0.175	0.221	0.282	0.349	0.411	0.482	0.56	0.69
k	0.022	0.036	0.042	0.055	0.07	0.083	0.095	0.106	0.134
d máx.	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.315	0.378
dmin	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.311	0.374
