Impasse de brochamento de prendedor cativo

O espaçador de brochamento do fixador cativo é um fixador cilíndrico serrilhado que suporta e fixa os componentes. Xiaoguo® oferece opções personalizadas em diversos tamanhos e especificações.

Modelo:QIB/IND KFB3

Enviar consulta

Descrição do produto

Os espaçadores para brochamento de fixadores cativos possuem diferentes tratamentos de superfície. Eles ajudam a combater a ferrugem, simplificam a soldagem, permitem que a eletricidade flua melhor e até mesmo os tornam mais bonitos.

Os mais comuns são revestimento de níquel eletrolítico, revestimento de estanho (puro ou de liga), revestimento de liga de zinco-níquel (que é melhor no combate à ferrugem) e revestimento de prata (bom para permitir o fluxo de eletricidade).

O tratamento escolhido depende das necessidades do ambiente, do processo de soldagem e do que é necessário para o desempenho elétrico.

Durante a instalação, o espaçador de brochamento é fixado usando um processo de rebitagem para garantir uma ligação forte e resistente a vibrações.

Especificações e tamanhos personalizados

O espaçador de brochamento de fixador cativo vem em vários tamanhos padrão, e você também pode obter tamanhos personalizados.

As especificações principais incluem o diâmetro do pino (haste e cabeça), altura total, tamanho e comprimento da rosca (se a extremidade do pino tiver rosca) e o tamanho do furo necessário na PCB.

Acertar as dimensões é importante. Ele garante que o pino se encaixe corretamente na placa de circuito impresso, obtenha a força de fixação correta ao rebitá-lo e funcione com as outras peças às quais ele se conecta.

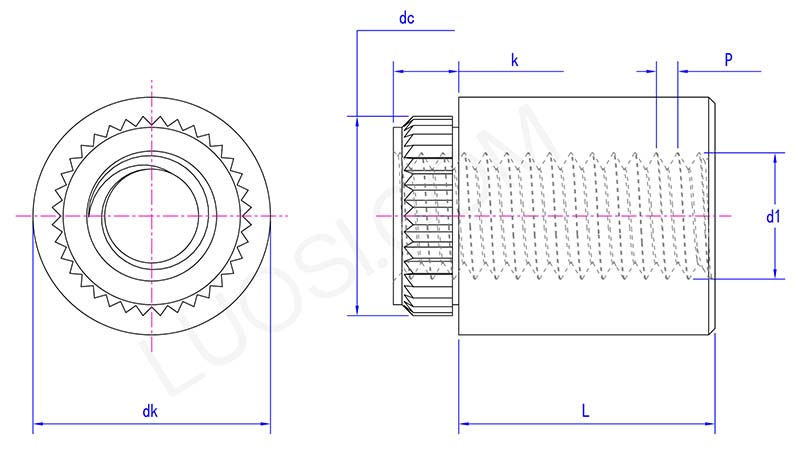

captive fastener broaching standoff parameter

seg	M3	M4
P	0.5	0.7
CC máx.	4.36	6.76
CC mínimo	4.47	6.6
d1	M3	M4
k máx.	2.29	2.29
dk máx.	5.69	8.87
não min	5.43	8.61

Qual é a capacidade típica de peso/carga?

A quantidade de peso que esse suporte de brochamento de fixador cativo pode suportar depende muito de seu tamanho, como diâmetro e comprimento, do material de que são feitos (aço ou alumínio), da espessura do PCB e do tamanho do furo.

Por exemplo, um pino típico de aço inoxidável de 3 mm em uma placa de circuito impresso de 1,6 mm geralmente pode suportar 300-500 N (isto é, 30-50 kg) de força de extração.

Temos fichas técnicas que listam a resistência ao cisalhamento e ao arrancamento. Sempre verifique essas especificações para ter certeza de que o pino escolhido pode atender às necessidades mecânicas da finalidade para a qual você está usando.
