Pinos de manilha usinados CNC

2. Os pinos da manilha usinados CNC são pinos de eixo com cabeças arredondadas, fixados por furos e contrapinos ou contraporcas. Eles são comumente usados para conectar componentes mecânicos, como ligações e braços de controle. Os pinos Clevis usinados CNC da Xiaoguo são usinados CNC para garantir alta precisão e resistência, para que você possa comprar com confiança.

Enviar consulta

Descrição do produto

Disponibilizamos pinos de manilha usinados CNC em vários tamanhos comuns, com diâmetros que vão de M3 a M24 e comprimentos de 10 mm a 200 mm, para que caibam na maioria dos furos padrão. As partes importantes, como o tamanho da cabeça e o comprimento da haste, são feitas para atender às especificações usuais.

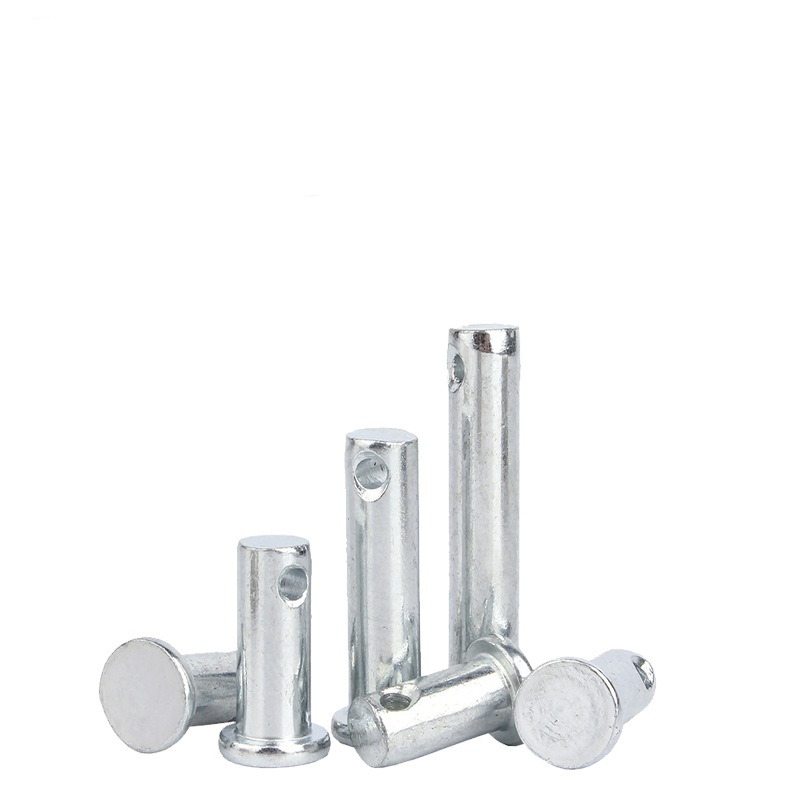

CNC Machined Clevis Pins

Para trabalhos diferentes, temos notas diferentes. Existe uma classificação regular para uso diário e outra mais precisa quando você precisa de um ajuste mais justo, como em carros ou aviões. Todos eles são feitos de acordo com regras comuns como ISO 2341, então você sempre obtém a mesma coisa. Isso significa apenas que nossos pinos de manilha usinados CNC são feitos para funcionar com suportes e peças padrão na maioria dos equipamentos.

Controle de qualidade do produto

Executamos verificações de qualidade padrão nesses pinos de manilha usinados em CNC para garantir que funcionem corretamente. Cada um é medido em termos de diâmetro, comprimento e posicionamento do furo para garantir que os tamanhos estejam corretos. Também testamos o próprio material para verificar se é do tipo certo e se é forte e duro o suficiente.

Examinamos a superfície em busca de arranhões, arestas ou outras marcas que possam ser um problema. Tudo é feito de acordo com regras comuns da indústria, como a ISO 2341. Mantemos um registro dos testes de cada lote para que possamos rastreá-los posteriormente.

Depois de passar por essas verificações, os pinos de manilha usinados CNC estão prontos para trabalhos regulares ou aplicações mais difíceis onde precisam resistir.

Sessão de perguntas e respostas

P: Quais padrões seus pinos de manilha usinados CNC atendem?

R: Nossos pinos de manilha usinados CNC padrão são fabricados para atender a especificações como ISO 2341 ou ANSI B18.8.1. Isso garante dimensões consistentes para o diâmetro do pino, cabeça e furo, garantindo ajuste confiável e intercambialidade em suas montagens.

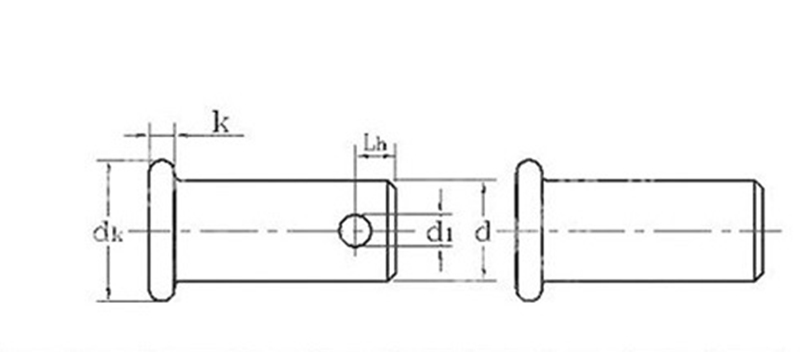

CNC Machined Clevis Pins

unidade: mm
d	máx.	3	4	5	6	8	10	12	14	16	18	20
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87
não sei	máx.	5	6	8	10	12	14	16	18	20	22	25
não sei	min	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	24.48
k	nominal	1.5		2		2.5		3		3.5		4
	máx.	1.625		2.125		2.625		3.125		3.65		4.15
	min	1.375		1.875		2.375		2.875		3.35		3.85
d1	min	1.6		2		3.2		4			5	5
d1	máx.	1.74		2.14		3.38		4.18			5.18	5.18
Lh min		1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8
