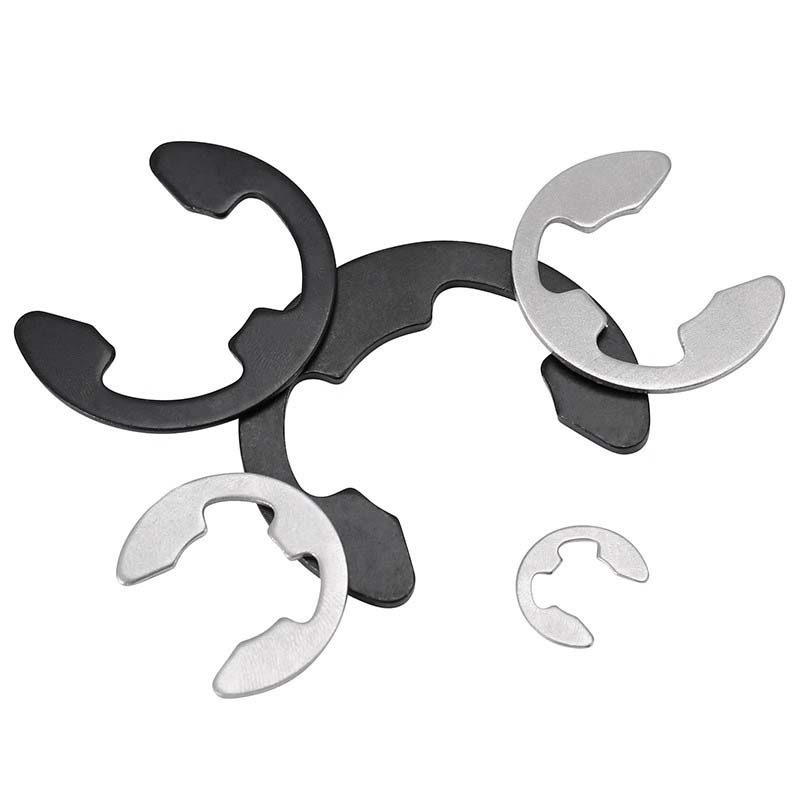

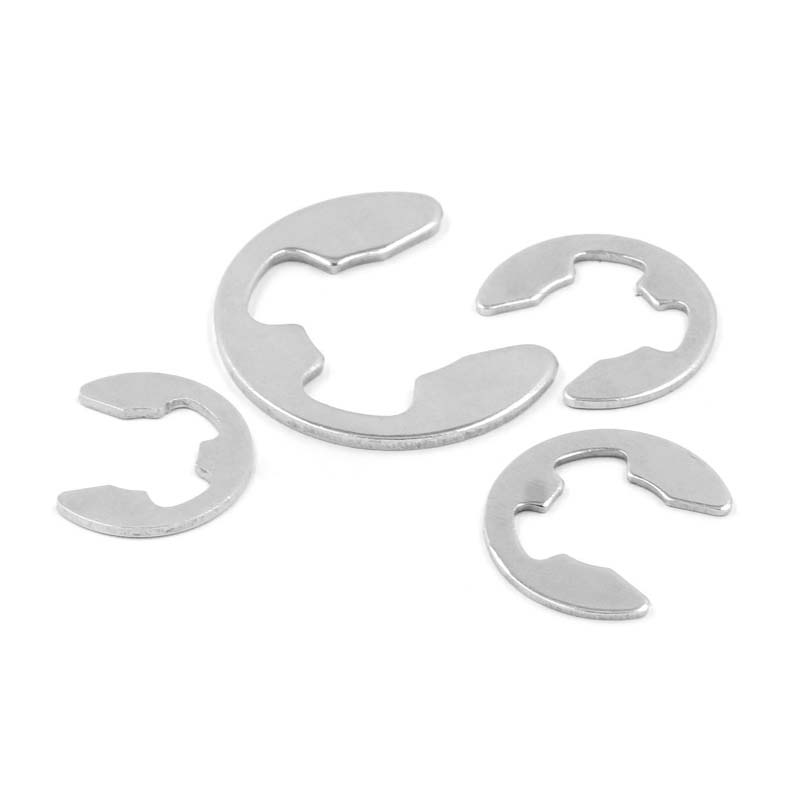

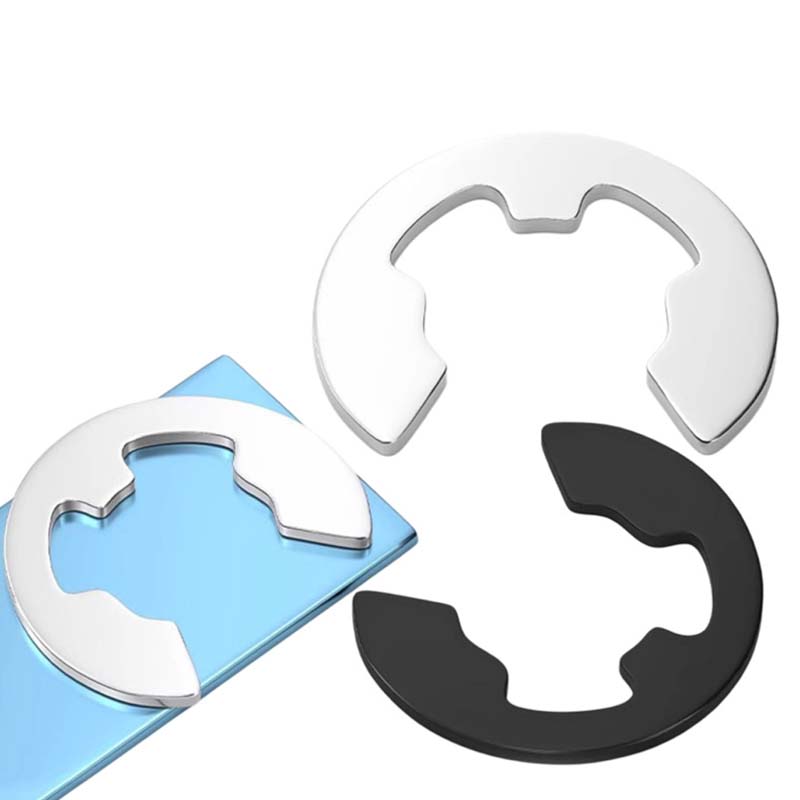

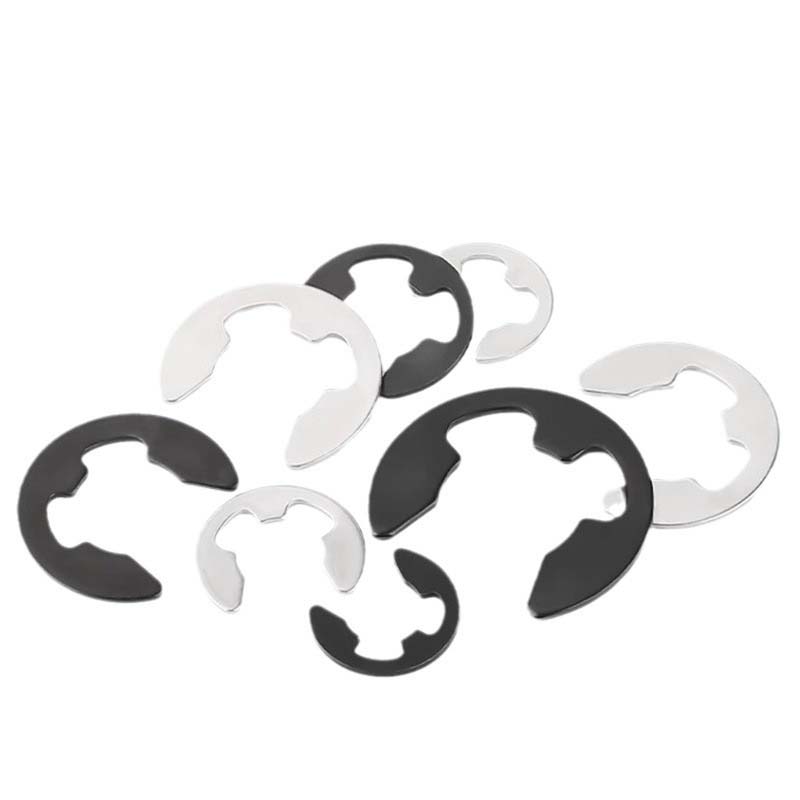

Anel de retenção tipo E

O anel de retenção tipo E é feito de materiais duráveis, como aço ou plástico, e é uma peça de máquina que economiza espaço, é econômica e prática na indústria. A linha de produtos da Xiaoguo® inclui parafusos, porcas, parafusos e arruelas adaptados para diversos setores.

Modelo:Q 436-1999

Enviar consulta

Descrição do produto

Os tratamentos de superfície para anéis de retenção tipo E os ajudam a funcionar melhor em condições difíceis. O revestimento de zinco oferece proteção básica contra corrosão para uso interno, enquanto os revestimentos de fosfato os tornam mais resistentes ao desgaste e mais lisos. Os anéis de aço inoxidável eletropolido param de formar corrosão em ambientes químicos. Em locais de alta temperatura, os revestimentos de óxido preto reduzem o atrito e evitam que fiquem presos devido ao desgaste. Tratamentos especiais como Xylan® ou Teflon® adicionam recursos antiaderentes e isolamento elétrico. Você pode escolher os acabamentos de acordo com o que precisa, equilibrando o custo e a duração. Esses tratamentos fazem com que durem mais e mantenham seu tamanho preciso mesmo sob estresse.

Tamanho

Os anéis de retenção tipo E estão disponíveis em tamanhos padrão e personalizados para ranhuras que variam de 1 mm a 300 mm de diâmetro. Os anéis de retenção internos são adequados para peças instaladas em furos, enquanto os anéis de retenção externos são adequados para eixos. Existem dois tamanhos padrão, métrico e imperial, que atendem aos padrões globais de engenharia. A tolerância dimensional é estreita (± 0,05 mm) para garantir um ajuste perfeito sem escorregar. Xiaogu® fornece gráficos detalhados listando a espessura, largura e tamanho de ranhura necessário do anel de retenção. Se você tiver uma configuração fora do padrão, poderá projetar o anel de retenção de forma personalizada para que ele possa ser instalado sem problemas em máquinas especiais, robôs ou dispositivos microeletrônicos.

E type retaining ring

seg	Φ4	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24
CC	9	11	12	14	16	18.5	20	23	29	37	44
n	3.34	4.11	5.26	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88
h máx.	0.72	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03
h min	0.68	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97

Pode ser reutilizado?

R: A reutilização do anel de retenção tipo E depende da resistência do material e de como ele foi instalado antes. Se você retirá-los com cuidado, sem dobrá-los, como usar o alicate certo, poderá reutilizá-los em situações onde o estresse é baixo e não é uma parte crítica. Mas se você instalá-los e removê-los com frequência, a capacidade do anel de esticar para trás pode se desgastar e ele não suportará mais tanto peso.

Em configurações que necessitam de alta precisão ou onde a segurança é um grande problema, como na indústria aeroespacial ou em automóveis, você deve sempre substituir os anéis de retenção após desmontá-los. Isso ajuda a evitar que eles quebrem devido ao uso repetido. Ao verificar os anéis usados, procure atentamente por rachaduras, desgaste ou dobras permanentes, talvez com uma ferramenta de ampliação.

Não é recomendado reutilizar o anel de retenção externo. Durante o processo de desmontagem, o anel de retenção pode ser danificado, o que prejudicará seu uso. Verificar novamente e substituir o anel de retenção é uma perda de tempo e pode danificar a posição da conexão. Em alguns casos, o anel de retenção pode ser reutilizado, mas é necessário que seja caso o anel de retençãoanelnão está danificado.

Embalagem do produto

A embalagem do anel de retenção tipo E é projetada principalmente para proteger o produto contra danos e facilitar o armazenamento e transporte. Pequenos lotes (geralmente menos de 200 peças) são embalados em sacos plásticos transparentes; cada saco é lacrado e etiquetado com informações do produto, como modelo, tamanho, material e quantidade. Para lotes médios (200-1000 peças), são acondicionados em caixas plásticas rígidas com compartimentos separados. Cada compartimento contém uma quantidade fixa de anéis de retenção para evitar colisões e arranhões entre os produtos. Para lotes grandes (mais de 1.000 peças), caixas forradas com espuma ou plástico bolha são usadas como embalagem externa. A espuma ou plástico bolha amortece os produtos para evitar danos durante o transporte de longa distância. Alguns fornecedores oferecem embalagens customizadas de acordo com a necessidade do cliente, como adição de dessecantes na embalagem para evitar ferrugem em ambientes úmidos. O custo da embalagem geralmente está incluído no preço do produto e embalagens personalizadas podem exigir custos adicionais. Recomenda-se verificar a integridade da embalagem ao receber a mercadoria para confirmar se nenhum produto está faltando ou danificado.
