Anel elástico tipo E

Os anéis elásticos tipo E são comumente usados em sistemas mecânicos para evitar o movimento axial de rolamentos, engrenagens ou eixos. Os clientes confiam no Xiaoguo® por seu preço competitivo sem comprometer a durabilidade do material.

Modelo:DIN 6799-1981

Enviar consulta

Descrição do produto

Este anel elástico tipo E é um anel de retenção interno, que vem em diferentes materiais para se adequar a diferentes trabalhos. Tipos de aço inoxidável como 304 ou 316 são bons para áreas úmidas ou com muitos produtos químicos. O aço grau 410, mais duro, resiste melhor ao desgaste. Os anéis de aço carbono são mais baratos, mas ainda fortes, especialmente com um revestimento à prova de ferrugem. O cobre-berílio funciona para trabalhos elétricos ou áreas inflamáveis, pois não gera faíscas. Os de plástico (como o náilon) resistem a produtos químicos e reduzem o ruído em configurações mais leves. Para fábricas realmente agressivas, são usados metais mais resistentes como Hastelloy® ou Monel®. A maioria desses materiais é verificada quanto às regras de segurança e ecológicas (como RoHS), portanto, são adequados para indústrias regulamentadas.

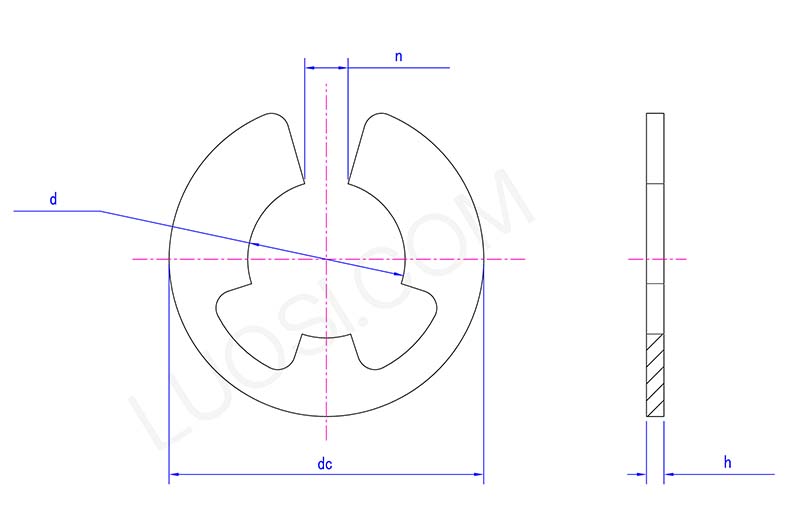

E type snap ring Structure diagram

seg	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d máx.	5	6	7	8	9	10	12	15	19	24	30
dmin	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h máx.	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n máx.	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
minutos	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
CC máx.	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Inspeção e manutenção regulares

Para fazer com que o anel elástico tipo E dure mais, verifique-os de vez em quando quanto a ferrugem, rachaduras ou dobras, especialmente em máquinas de uso pesado. Mantenha suas ranhuras limpas para que a sujeira não atrapalhe o encaixe. Se houver muita fricção, adicione graxa para ajudar as coisas a deslizarem mais suavemente.

Ao instalar, evite esticar demais ou esmagá-los com muita força, pois isso enfraquece o anel com o tempo. Se você detectar danos, troque-os. Guarde os extras em local seco (nem muito quente nem frio) para evitar a degradação do material. Use um alicate de anel elástico para um manuseio mais seguro.

Impacto de fatores ambientais

P: Como os fatores ambientais, como temperatura ou umidade, afetam o desempenho do anel de retenção interno?

R: Se você escolher o material errado, o alto calor ou a umidade podem atrapalhar o anel elástico tipo E. Os anéis de aço carbono (os mais fortes) enferrujam em áreas úmidas, a menos que tenham um revestimento resistente à ferrugem. Os aços inoxidáveis (como os graus comuns 304/316) resistem bem à umidade, mas começam a perder resistência acima de 400°C. Alguns aços inoxidáveis ou metais especiais permanecem flexíveis em temperaturas de congelamento. Se estiverem envolvidos produtos químicos como ácidos ou solventes, escolha um revestimento não reativo (como Teflon).

Temos uma equipe profissional que pode recomendar adequadoprodutoscom base em cenários e requisitos de uso, além de fornecer serviços customizados.

Especificações e classes do produto

O anel elástico tipo E possui graus de especificação claros para atender a diferentes necessidades de aplicação, e as especificações são determinadas principalmente pelo tamanho, material e capacidade de carga. Em termos de tamanho, os principais parâmetros incluem diâmetro interno, diâmetro externo e espessura, com diâmetro interno comum variando de 3 mm a 50 mm para classes padrão. Esses tamanhos são projetados para corresponder às dimensões comuns de eixo e furo em montagens mecânicas. As classes de materiais são divididas com base no material base, como classe de aço carbono (SWRM12) e classe de aço inoxidável (SUS304, SUS316), onde as classes de aço carbono são para cenários de carga geral e as classes de aço inoxidável para requisitos de resistência à corrosão. Os graus de suporte de carga são classificados de acordo com a carga axial máxima que podem suportar, sendo baixo grau (até 500N) para equipamentos de carga leve, como motores pequenos, e alto grau (acima de 2.000N) para máquinas pesadas, como transmissões automotivas. Cada grau de especificação está marcado na embalagem do produto e os usuários precisam selecionar o grau apropriado com base nos requisitos específicos de montagem e condições operacionais.
