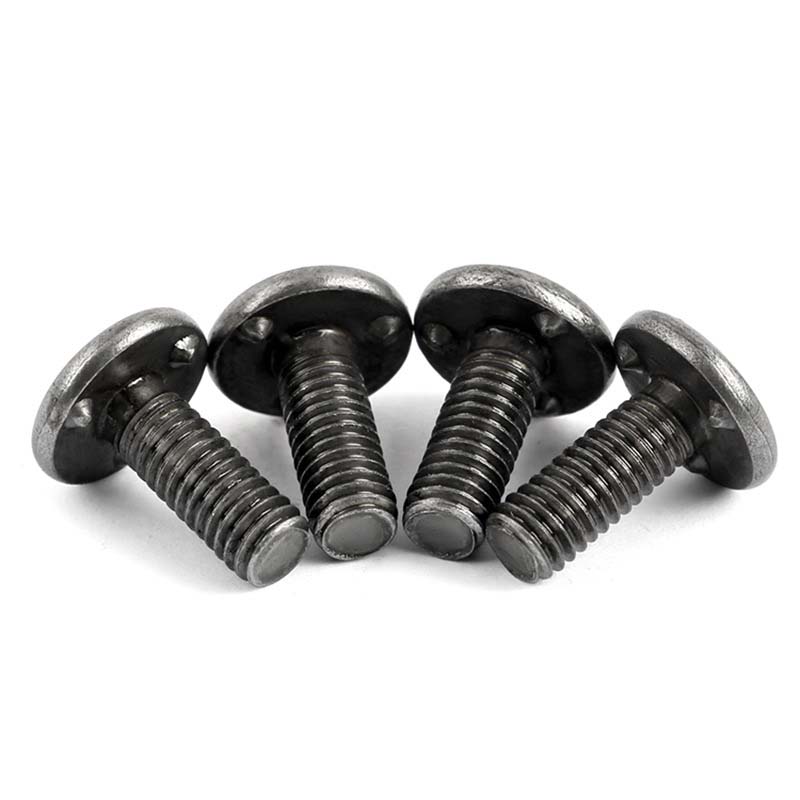

Parafuso métrico para soldagem por projeção por resistência

O parafuso métrico para soldagem por projeção por resistência é especialmente projetado para soldagem por pontos por resistência. As pequenas saliências na base derreterão durante o processo de soldagem, formando uma ligação firme com a superfície metálica. A Xiaoguo® Company possui um amplo estoque disponível.

Modelo:BS 7670-1-2004

Enviar consulta

Descrição do produto

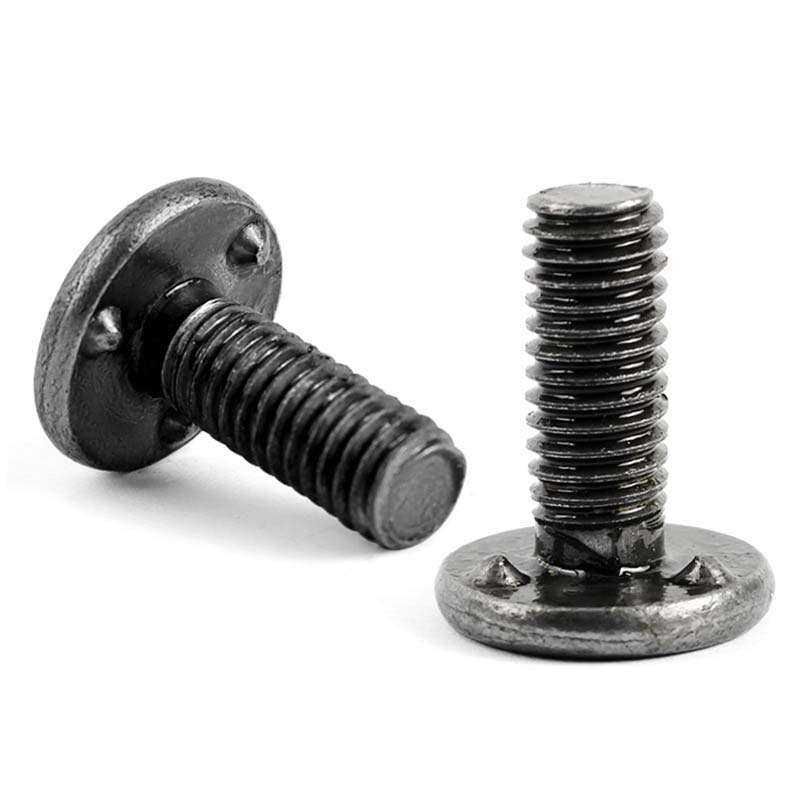

O parafuso métrico para soldagem por projeção por resistência é composto principalmente por um corpo do parafuso e uma cabeça com uma estrutura de saliência especial. A parte do corpo do parafuso possui roscas métricas padrão, o que é conveniente para combinar com o correspondentenozesou componentes com roscas internas.

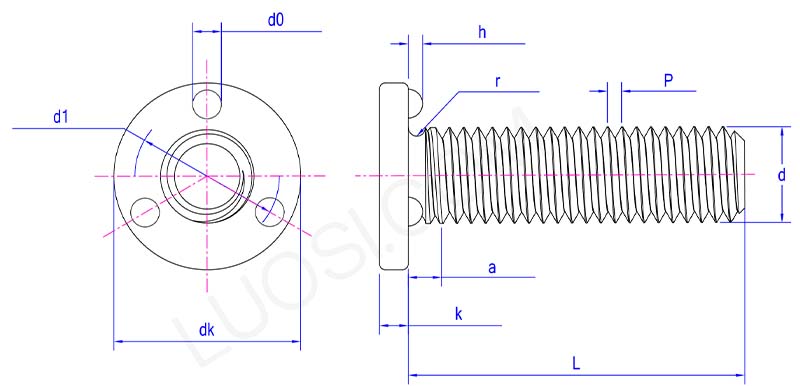

Parâmetros do produto

metric screw for resistance projection welding parameter

seg	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
um máximo	1.25	1.75	2	2.5	3.13	3.75	4.38
dk máx.	6.37	8.45	10.45	12.55	16.55	20.65	24.65
não min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k máx.	1.32	1.72	2.12	2.52	3.35	4.15	4.95
quilômetros	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 máx.	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 minuto	4.5	6	7.5	9	12	15	18
d0 máx.	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 minutos	0.9	1.2	1.5	1.8	2.4	3	3.6
h máx.	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r máx.	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Recursos do produto

O parafuso métrico para soldagem por projeção por resistência são as saliências exclusivas na cabeça. Estas saliências têm formas regulares e tamanhos uniformes. Durante a soldagem, eles podem concentrar a corrente com precisão, garantindo um processo de soldagem estável e confiável e melhorando significativamente a qualidade da soldagem. Devido à força concentrada nas saliências, o processo de soldagem tem um impacto térmico relativamente pequeno em outras partes da peça.

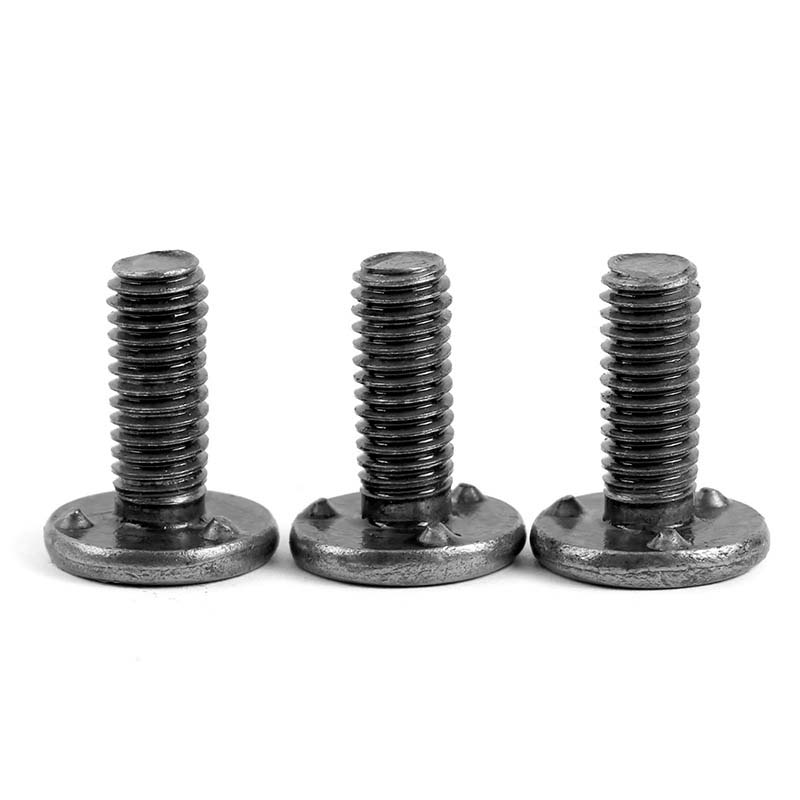

Esses parafusos métricos possuem três pequenas saliências próximas à cabeça. Use uma pistola de solda para pressioná-los contra o metal. As saliências concentrarão imediatamente o calor, derretendo a ponta e fazendo com que a cabeça do parafuso se funda com a superfície. Isto cria rapidamente uma ponta roscada forte e embutida.

Comparado com a soldagem convencional, o parafuso de solda por projeção requer uma pistola de soldagem especial, mas é mais limpo/rápido do que os pinos de soldagem a arco. Não há necessidade de gás de proteção ou espaçadores de cerâmica. A soldagem plug-in pode controlar com precisão os pontos de solda, garantindo sempre resultados consistentes.

O parafuso métrico para soldagem por projeção por resistência pode ser usado para portas de manutenção de tubulações HVAC. Use-os para soldagem por pontos por resistência, que pode obter travamento permanente. Solde parafusos M4 ao redor da abertura. Fixe a porta de inspeção com uma arruela de pressão. As roscas não se soltarão quando o filtro for substituído trimestralmente. Reduza as chamadas de manutenção em 90%.
