Parafuso de projeção inferior

Os parafusos de projeção para soldadura produzidos pela fábrica Xiaoguo® são projetados especificamente para operações de soldagem desafiadoras. Nas fábricas, eles são comumente usados para fixar componentes grandes, como peças de motor ou seções de estrutura. Eles estão em conformidade com o padrão de implementação QC/T 598-1999.

Modelo:QC/T 598-1999

Enviar consulta

Descrição do produto

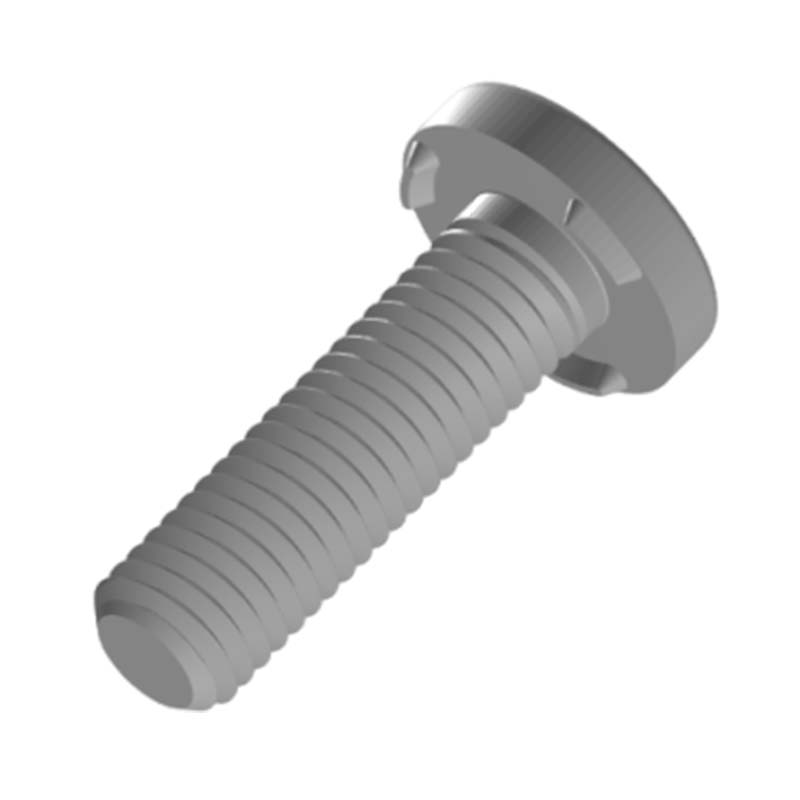

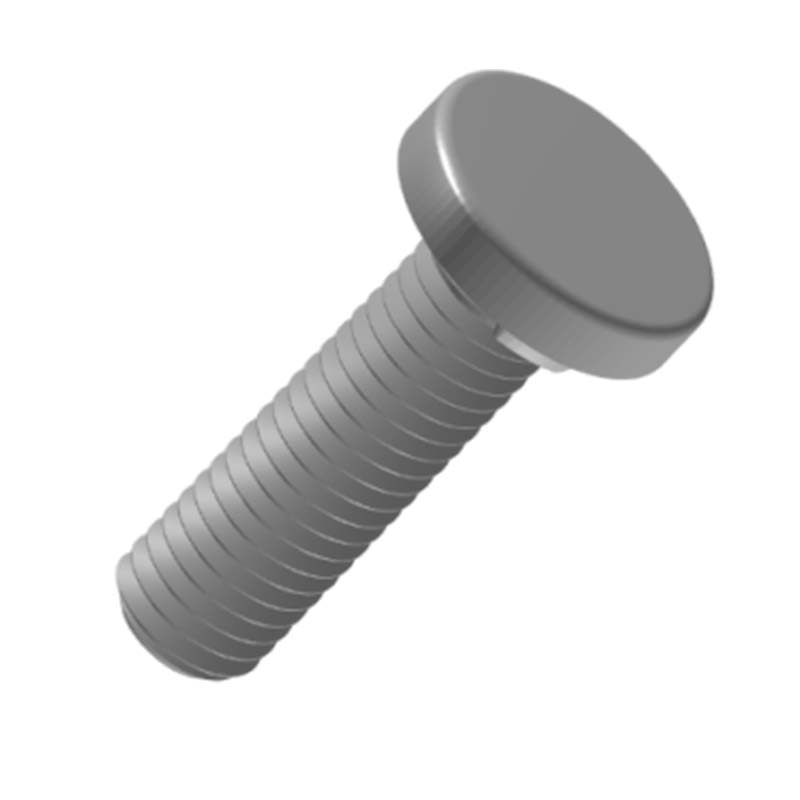

A cabeça do parafuso de projeção para soldagem tem o formato de uma placa redonda, simples e regular; o parafuso é reto e a superfície possui roscas uniformes e contínuas, que são utilizadas para cooperar com porcas e outros componentes para conseguir o aperto. O design geral é simples e prático.

Aplicativos

Este parafuso de solda é usado em montagens mecânicas em geral. Por exemplo, equipamentos como máquinas-ferramentas e máquinas agrícolas são usados para conectar a carcaça, a base e os componentes de transmissão não críticos. Sua estabilidade garante o bom funcionamento do equipamento.

O parafuso soldado de projeção é usado na indústria de fabricação de móveis. Durante a montagem de mesas, cadeiras e corpos de armários, os painéis e molduras fixas são fixados de forma segura. As cabeças redondas não ficam salientes, evitando arranhões e garantindo a segurança e estética do uso diário. Eles também podem ser usados para reparar edifícios. Edifícios temporários, estruturas leves de aço ou fixação de portas e janelas, bem como cercas, podem ser rapidamente conectados usando esses métodos para atender aos requisitos de suporte de carga e instalação da fundação.

O parafuso de solda de projeção é firmemente soldado e possui uma conexão estável. Através do método de soldagem,o parafusopode ser intimamente combinado com a peça soldada, formando uma resistência de conexão muito forte. É menos provável que se solte do que as conexões aparafusadas comuns. Aumentam a área de contato com a peça soldada. Ao apertar a porca, eles podem distribuir a pressão de maneira mais uniforme e reduzir a pressão na superfície da peça soldada, evitando que a peça soldada seja danificada ou deformada.

Parâmetros e recursos do produto

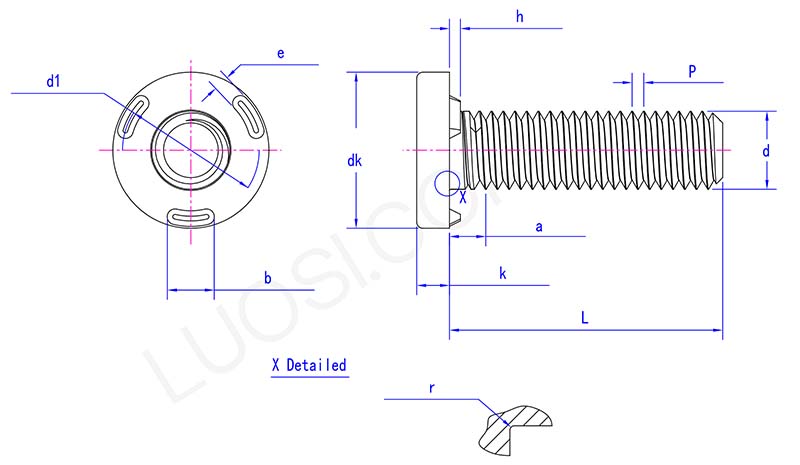

projection underweld screw parameter

seg	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk máx.	12.4	14.4	16.4	20.4
não min	11.6	13.6	15.6	19.6
k máx.	2	2.2	3.2	4.2
quilômetros	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b máx.	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h máx.	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 máx.	10	11.5	14	17.5
d1 minuto	9	10.5	13	16.5
minuto	0.2	0.25	0.4	0.4
r máx.	0.6	0.7	0.9	1.2
um máximo	3.2	4	5	5

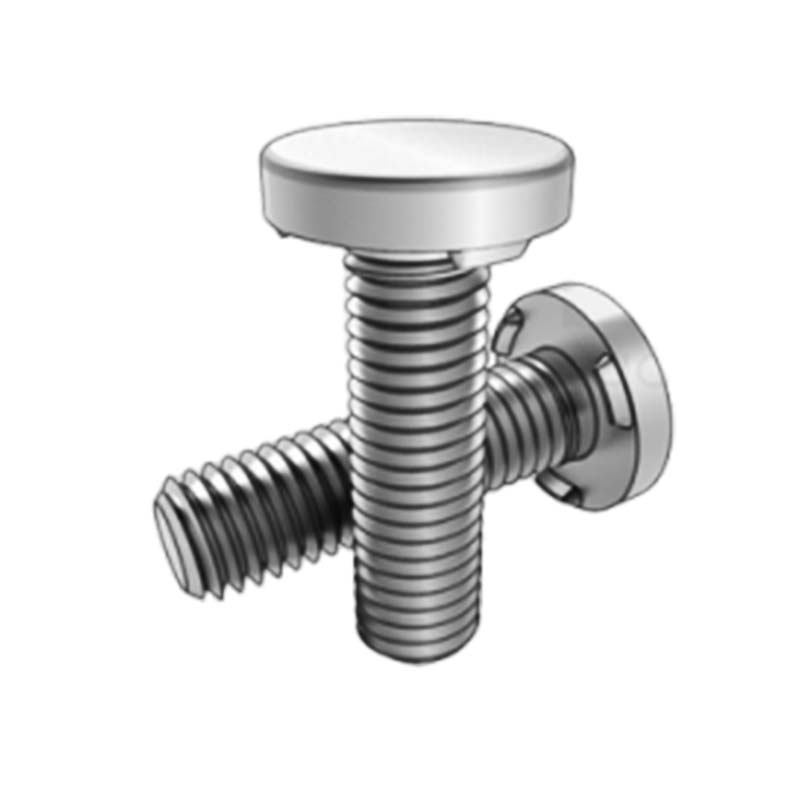

A estrutura do parafuso soldado de projeção é muito estável. A cabeça redonda é conectada verticalmente ao parafuso, formando um ajuste perfeito. Sob força, ele pode distribuir efetivamente a pressão e é improvável que se deforme ou quebre, garantindo a confiabilidade da conexão. Chaves normais e outras ferramentas podem ser usadas para operação. Nenhum equipamento especial é necessário. A instalação e desmontagem são relativamente fáceis, tornando-as convenientes para manutenção e ajustes posteriores.
