Parafuso de flange de 12 pontas

Faça imediatamente um pedido do parafuso de flange de 12 pontas Xiaoguo® a granel. Este produto apresenta um design exclusivo de cabeça de 12 pontos e é feito de liga de aço de grau 12,9 que passou por processos de têmpera e revenido, com uma resistência à tração superior a 1200 MPa, que é adequado para uso em peças pesadas do motor.

Enviar consulta

Descrição do produto

O parafuso de flange de 12 pontas é um fixador de alto desempenho com uma cabeça com doze cantos e uma superfície de suporte de flange ampliada na parte inferior. Seu formato de cabeça adota um design duplo hexagonal, combinando o acionamento de doze pontos e uma estrutura de flange integrada, projetada especificamente para alto torque e resistência ao afrouxamento de vibrações.

Este parafuso de flange de 12 pontas é comumente usado em sistemas de transmissão automotiva, blocos de motores, motores de aeronaves e equipamentos industriais de alta resistência. É uma solução ideal para substituir parafusos de cabeça hexagonal tradicionais e parafusos de cabeça cilíndrica hexagonal interna. O design da superfície de acionamento de doze lados permite o uso de chave de anel ou soquetes de doze lados, permitindo operação de reposicionamento de 30° em espaços estreitos em comparação com cabeças hexagonais padrão, resultando em maior eficiência de instalação.

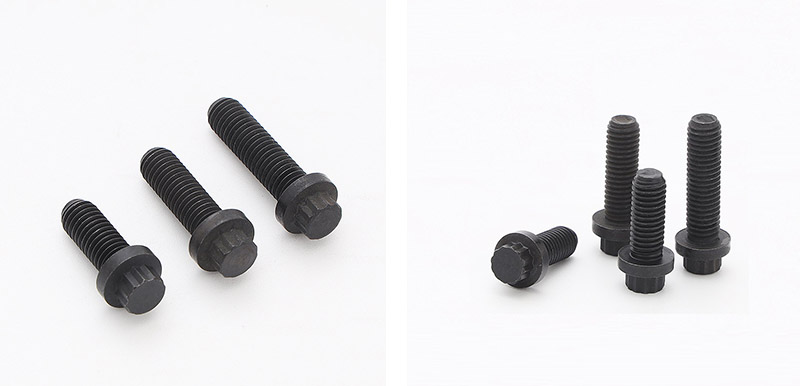

12 Point Flange Screw

Vantagem central

As principais vantagens do parafuso de flange de 12 pontas refletem-se principalmente nos seguintes aspectos:

（1）Tipo de cabeça de doze pontas

Mais superfícies de contato: O tipo de cabeça de doze pontos possui duas vezes mais superfícies de contato que a cabeça hexagonal, permitindo suportar torques de aperto mais elevados sem danificar a cabeça.

O risco de ângulo de deslizamento é baixo: a distribuição de força é mais uniforme, tornando-o adequado para aplicações que exigem alta pré-carga.

（2）Flange Integrado

Superfície de flange independente: Não são necessárias juntas adicionais. A estrutura serrilhada ou em relevo na parte inferior do flange coopera com a superfície da peça, gerando forte força de atrito.

Alta resistência à vibração: Pode manter a pré-carga mesmo em ambiente vibratório, adequado para áreas de carga dinâmica.

（3）Fácil instalação, economiza espaço

Rotação de 30°: A cabeça de doze pontos pode ser girada em 30° para ser inserida na chave para reposicionamento. Isto economiza metade do espaço em comparação com a rotação de 60° da cabeça hexagonal. Adequado para espaço limitado.

（4） Grande área de rolamento

A superfície ampliada do flange aumenta a área de contato: dispersa efetivamente a pressão e evita a deformação de materiais macios, como alumínio e ferro fundido.

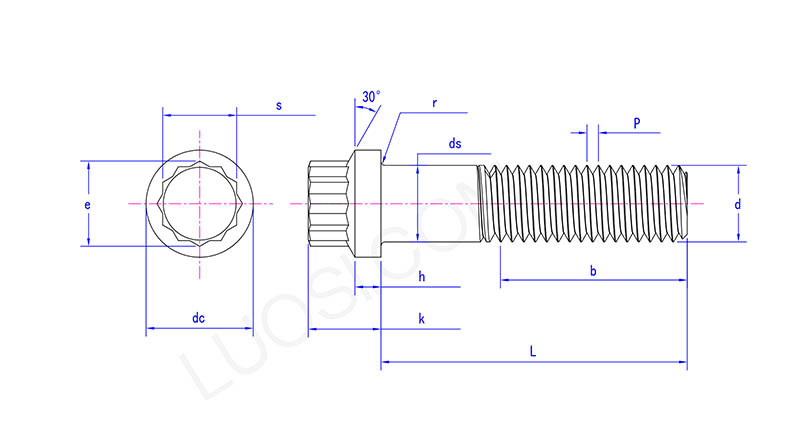

12 Point Flange Screw

seg	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
CC máx.	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
CC mínimo	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds máx.	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h máx.	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k máx.	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
quilômetros	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r máx.	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
minuto	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
é máx.	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5） Parafusos de soquete hexagonal alternativos

Compatibilidade do diâmetro externo da cabeça: O parafuso flangeado de 12 pontas tem o mesmo tamanho de furo que o parafuso de cabeça cilíndrica hexagonal padrão, portanto pode ser substituído diretamente sem modificar a posição do furo e também é mais durável.

（6） Gama completa de classes de alta resistência

Cobrindo grau 8,8, grau 10,9, grau 12,9 e aço inoxidável A2-70/A4-80, atendendo às necessidades de todos os cenários, desde máquinas em geral até cargas extremamente pesadas.

（7） Soluções ricas em resistência à corrosão

Oferece vários tratamentos de superfície, como eletrogalvanização, galvanização por imersão a quente, revestimento Dacromet, liga de zinco-níquel e escurecimento, adequados para ambientes internos, externos, marinhos e químicos, etc.

（8） Ampla gama de campos de aplicação

Automóveis (motores, transmissões, chassis), aeroespacial (quadros de motores, trens de pouso), energia eólica, mineração, petroquímica, navios, máquinas em geral, etc.
