Parafuso U de âncora

O parafuso U de ancoragem Xiaoguo® do fornecedor chinês vem em uma ampla gama de especificações, cobrindo tudo, desde DN10 (2 mm) a DN600 (24 polegadas), atendendo a todos os requisitos de tamanho real. Quer se trate de pequenos canos de água e fiação elétrica ou grandes canos industriais, você pode escolher um parafuso em U de ancoragem econômico.

Enviar consulta

Descrição do produto

Definição do produto e função principal

O parafuso U de ancoragem, também conhecido como parafuso U de ancoragem ao solo ou parafuso U pré-instalado, é um tipo de fixador de ancoragem com o formato da letra "U". Possui longas roscas em ambas as extremidades e geralmente é pré-instalado na fundação de concreto ou passado pela base da estrutura de aço. É combinado com arruelas e porcas para fixar firmemente equipamentos, colunas, suportes de tubos, etc. na fundação da estrutura de concreto ou aço.

Função principal

É um componente chave de ancoragem usado em áreas como construção, pontes, energia e petroquímica para obter conexões rígidas entre o equipamento e a fundação. Sua principal função é transferir com segurança as cargas (tensão, pressão, força cortante, momento fletor) da estrutura superior para a fundação de concreto ou para o solo. Ao contrário dos parafusos de expansão comuns, este produto é instalado pré-enterrado. É colocado dentro da fôrma antes da concretagem do concreto e forma uma âncora permanente irreversível após a pega do concreto.

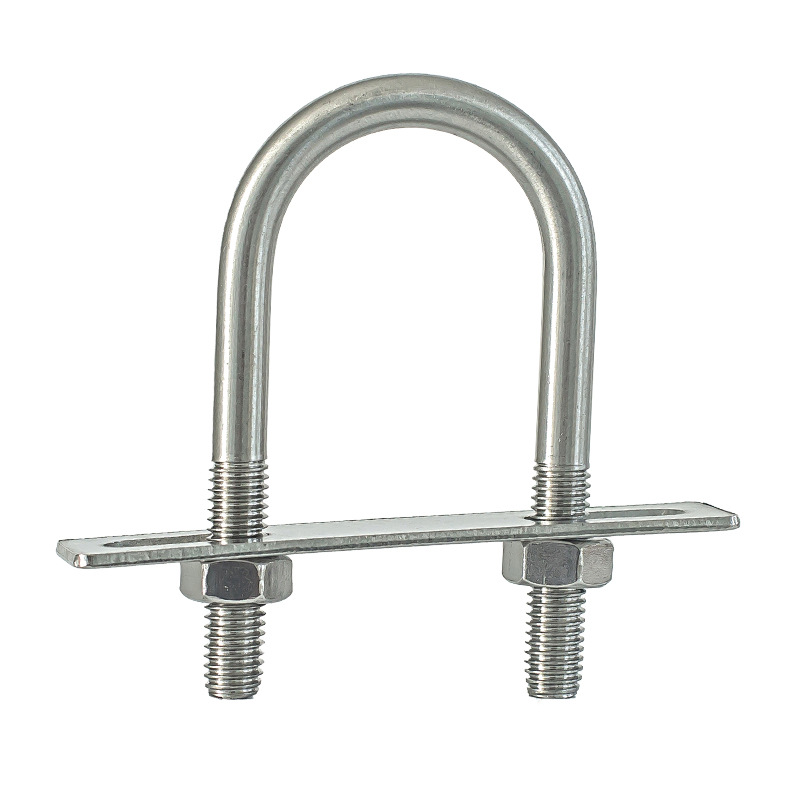

Anchor U Bolt

Materiais comuns

Abaixo está a lista de materiais comuns para parafusos de ancoragem em U que resumimos para você, o que é conveniente para você navegar.

Tipo de material	Nota	Nível de desempenho alcançável	Recursos principais	Cenários aplicáveis
Aço carbono	Q235/A36	Grau 4.8	Relativamente econômico e versátil, fácil de processar	Construção geral, fundações de equipamentos leves, fixação de corrimãos
Aço carbono	45#/1045	Nota 8.8	Força moderada, bom desempenho abrangente	Fundações de equipamentos industriais, torres de energia, suportes de tubos
Liga de aço	40Cr/5140	Nota 10,9	Alta resistência, resistência à fadiga	Equipamento pesado, fundação de carga dinâmica, torre de energia eólica
Liga de aço	35CrMo/4135	Nota 10,9/12,9	Resistente a baixas temperaturas, antiferrugem	Indústria petroquímica, fundação de vasos de alta pressão, regiões frias
Aço inoxidável	304/A2	A2-70	Resistência geral à corrosão	Para fábricas de alimentos, tratamento de água, aplicações externas em geral
Aço inoxidável	316/A4	A4-70/A4-80	Excelente resistência à água do mar e produtos químicos	Para plataformas offshore, usinas costeiras, fábricas de produtos químicos, equipamentos para piscinas
Aço carbono galvanizado por imersão a quente	Q235 / 45# + HDG	Grau 4,8/8,8	Prevenção de ferrugem duradoura ao ar livre	pontes, guarda-corpos rodoviários, torres de comunicação, suportes fotovoltaicos

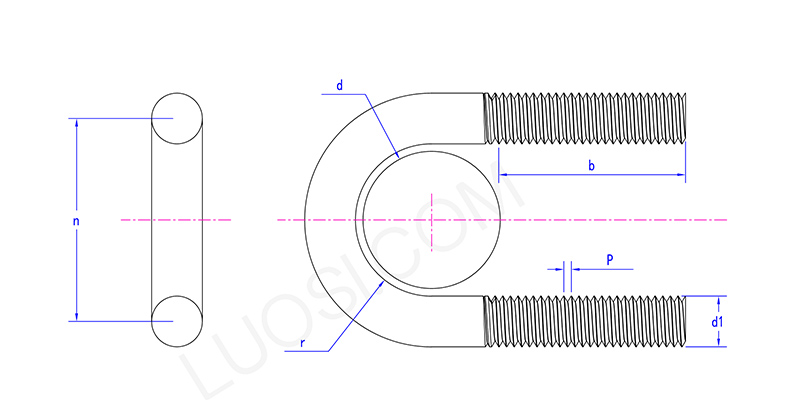

Anchor U Bolt

seg	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Tipo de produto

Dependendo do método e formato de instalação, o parafuso de ancoragem em U é dividido principalmente nos seguintes tipos:

Parafuso em U embutido simples: Embutido diretamente no concreto, com a extremidade roscada projetando-se acima da superfície da base. É utilizado para fixação de colunas de aço e bases de equipamentos. É a forma mais comum.

Parafuso em U com extremidades em gancho: As extremidades roscadas são adicionalmente dobradas em 90° ou 180°.

Parafuso em U de fundo plano: A parte inferior da peça em forma de U é reta, não em forma de arco. É utilizado para fixar componentes de seção quadrada ou para instalações que necessitam estar em contato próximo com a superfície inferior da chapa de aço.

Parafuso passante Tipo U: Este parafuso em forma de U passa pelos furos reservados na base da estrutura de aço, com ambas as extremidades expostas. Ele é combinado com porcas superiores e inferiores para obter fixação e é comumente usado para conexões removíveis ou cenários que exigem ajuste de altura.

Parafuso em U de perna desigual: Pernas de comprimentos diferentes. Utilizado para instalação em superfícies de fundação inclinadas ou em estruturas especiais que requerem fixação assimétrica.
