Porca de bloqueio do rolamento

A contraporca do rolamento China Xiaoguo® apresenta uma ranhura projetada com precisão que cria uma folga axial muito fina quando os componentes do rolamento são encaixados, alcançando a condição de acoplamento ideal. O processo de fabricação das porcas de fixação dos rolamentos produzidas pela fábrica na China é extremamente preciso.

Enviar consulta

Descrição do produto

Como escolher o tamanho apropriado?

Para garantir que a contraporca do rolamento possa ser usada corretamente, os seguintes pontos são recomendados para seleção:

(1) Determine a especificação do thread: este é o pré-requisito principal. Para sistemas métricos, consulte o valor M; para sistemas imperiais, consulte polegadas. [Nota: Este produto utiliza exclusivamente parafusos de rosca fina. Ao escolher, certifique-se de verificar o passo (como M16×1,5) para evitar selecionar a especificação de rosca grossa.]

(2) Verifique as principais dimensões: Verifique o diâmetro externo (dk) e a espessura (m) para garantir que a porca tenha espaço de instalação suficiente dentro do equipamento.

(3) Definir padrões: Especifique claramente os padrões do produto, como "Norma Nacional GB/T 812" ou "Norma Alemã DIN 981", para garantir que todas as dimensões tenham as tolerâncias e precisões exigidas.

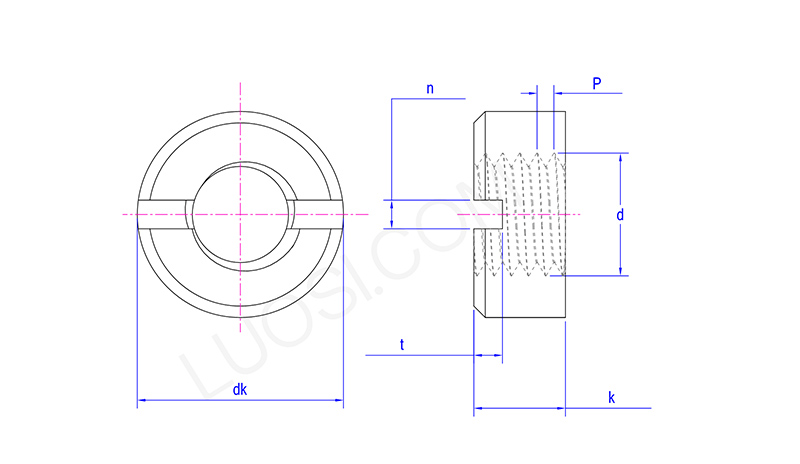

Bearing Lock Nut

seg	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk máx.	7	8	9	11	14	18	21	24	26	29	32
não min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k máx.	3	3.5	4.2	5	6.5	8	10	11	12	13	14
quilômetros	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
minutos	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n máx.	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
às vezes	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t máx.	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Explicação detalhada dos principais parâmetros

Ao escolher o tamanho da contraporca do rolamento, preste atenção especial aos seguintes parâmetros principais:

（1）Especificação da rosca (D×P): Indica o diâmetro nominal (D) e passo (P) da rosca.

Por exemplo, em M16×1,5, M16 representa o diâmetro nominal de 16 mm e 1,5 representa o passo de 1,5 mm.

（2）Diâmetro Externo (dk): A dimensão externa máxima da porca, que determina o espaço mínimo necessário para instalação.

（3）Espessura (m): A altura axial da porca, que afeta o braço e a força da força de travamento.

（4）Número de ranhuras (n) / Largura da ranhura (b) / Profundidade da ranhura (t): Parâmetros geométricos para ranhuramento, que devem corresponder às dimensões das ferramentas profissionais correspondentes (chave de gancho e pinos de abertura/arruelas de retenção).

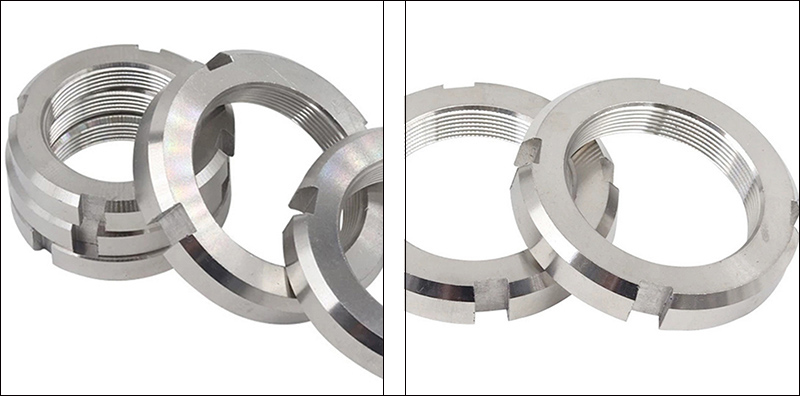

Bearing Lock Nut

Referência rápida de especificações comuns

Aqui estão alguns dados de especificação padrão comumente usados:

Tome a contraporca do rolamento GB/T 812-1988, (métrica) como exemplo:

Especificação da rosca: D×P	Diâmetro externo: dk (mm)	Espessura: m (mm)	Número de vagas: n	Profundidade da ranhura: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Seleção e Uso

（1）Consistência da rosca: Todas as contraporcas do rolamento são equipadas com parafusos de rosca fina. Verifique o passo para evitar confusão com parafusos de rosca grossa.

（2）Ferramentas complementares: O processo de desmontagem e montagem requer o uso de uma chave especial em forma de gancho.

（3）Acessórios anti-afrouxamento: Para obter o efeito de travamento, eles devem ser usados em conjunto com arruelas limitadoras (como GB/T 858) ou pinos abertos.

（4）Desenhos técnicos: Ao projetar, consulte sempre a versão mais recente dos desenhos técnicos padrão correspondentes ou especificações do produto.
