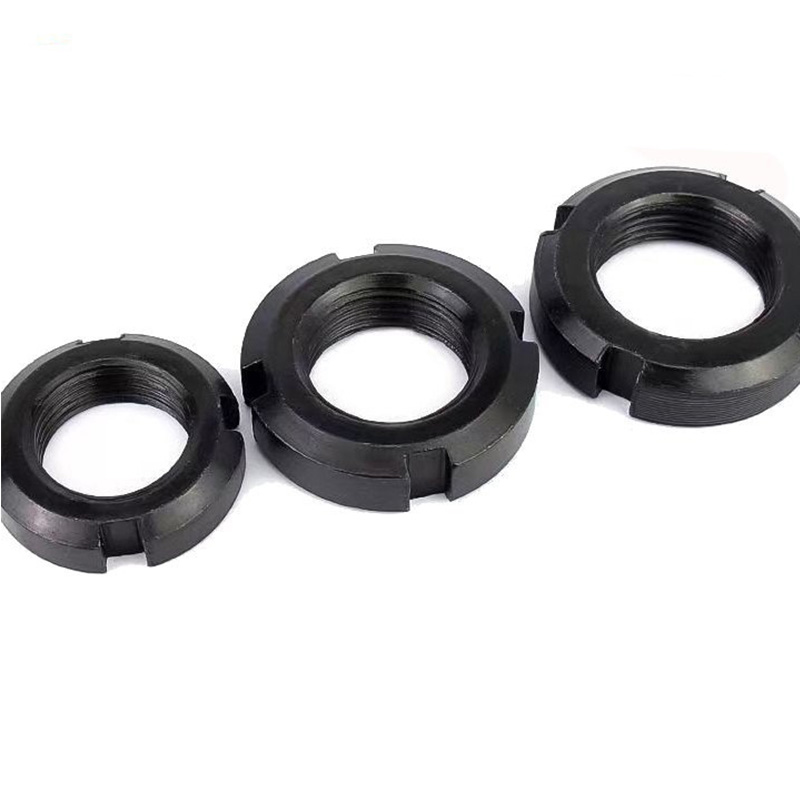

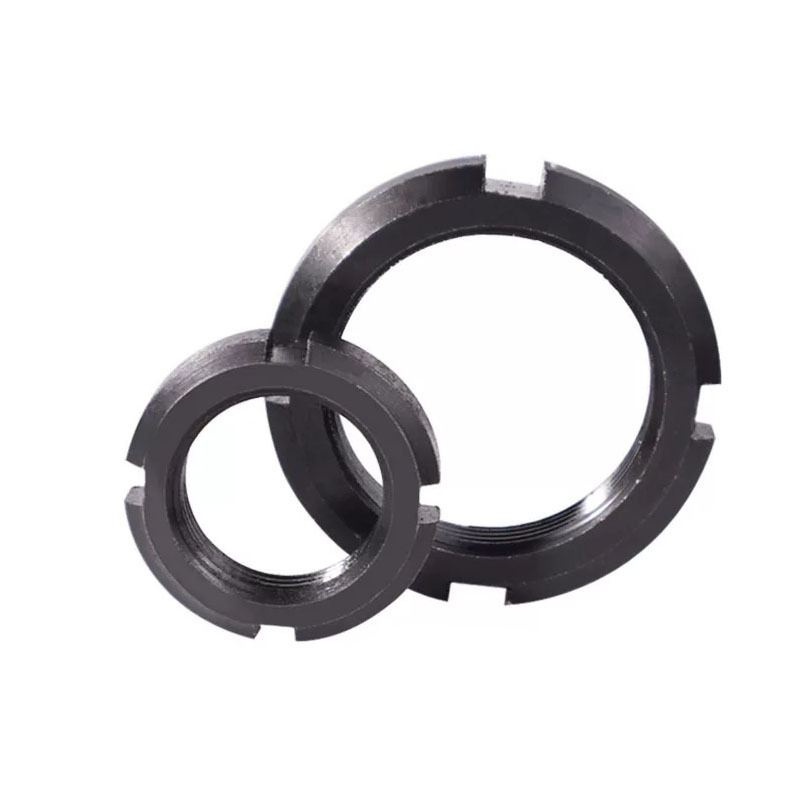

Porca DIN 1804

Fornecedor e fabricante chinês Xiaoguo® é especializado em porcas DIN 1804 que podem ser reutilizadas. O produto oferece alta relação custo-benefício e pode efetivamente reduzir os custos de manutenção a longo prazo. Se você adquirir as porcas Bulk DIN 1804, obterá um preço mais favorável.

Enviar consulta

Descrição do produto

Ferramentas de instalação

Embora a porca DIN 1804 possua uma estrutura simples, a instalação correta é a chave para garantir seu desempenho de travamento.

（1）Ferramenta principal: chave tipo gancho (deve ser usada), o padrão comum é DIN 1810.

Existem várias formas:

1）Tipo fixo com ponta elevada: Compatível com a norma DIN 1810, é a opção padrão mais amplamente utilizada.

2) Tipo articulado/ajustável: Uma ferramenta cobre múltiplas especificações, adequada para situações com condições de trabalho variáveis.

3) Tipo de kit: Como um conjunto de 8 peças, contendo diversas especificações, facilitando o gerenciamento e uso centralizado.

（2） Ferramentas auxiliares: Chave dinamométrica: Para garantir o controle preciso da força de travamento, muitas chaves tipo gancho são projetadas com interfaces de língua quadrada que podem ser conectadas a chaves dinamométricas. （3）Acessórios anti-afrouxamento: Para obter o efeito anti-afrouxamento, a porca deve ser emparelhada com o dispositivo anti-afrouxamento correspondente, como uma arruela de pressão ou adesivo de travamento de rosca.

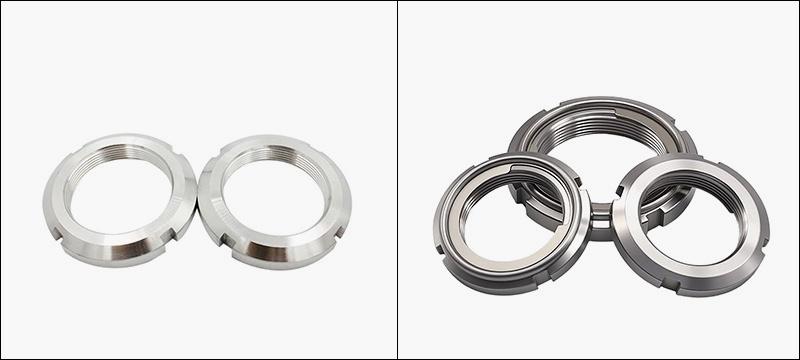

DIN 1804 Nut

Etapas de instalação

（1）Preparação antes da instalação

Confirme as especificações: Certifique-se de que a especificação da rosca da porca DIN 1804 seja consistente com a do eixo.

Inspeção de limpeza: Limpe completamente o eixo, as roscas das porcas e as superfícies de contato da chaveta e verifique se há rebarbas ou danos.

Confirme a superfície de suporte de carga: Durante a instalação, o lado da porca com a superfície finamente usinada deve ficar voltado para o rolamento ou para a face final da peça de trabalho.

（2） Aperto inicial

Inserção manual: Alinhe previamente a porca com a ponta do eixo e, em seguida, insira-a manualmente por 2 a 3 voltas.

（3） Dispositivo anti-afrouxamento

Instale a arruela de pressão de acordo com o esquema anti-afrouxamento (a lingueta interna deve estar alinhada com o rasgo de chaveta no eixo) ou aplique o adesivo de travamento de rosca.

（4） Aperto final

Insira cuidadosamente a ponta saliente da chave de gancho na ranhura da porca (observe que a partir da especificação M45x1,5, a porca tem 6 ranhuras e você precisa aplicar força de maneira mais uniforme)

（5） Bloqueio e Confirmação

Usando anti-afrouxamento mecânico (anel de travamento): Após apertar a porca, dobre a lingueta externa do anel e insira-a em qualquer ranhura da porca para obter o travamento mecânico.

Utilizar anti-afrouxamento químico (adesivo trava-rosca): Aplicar após a limpeza dos fios e antes de apertar, e esperar a cura.

Inspeção final: Use uma chave dinamométrica para verificar novamente o torque.

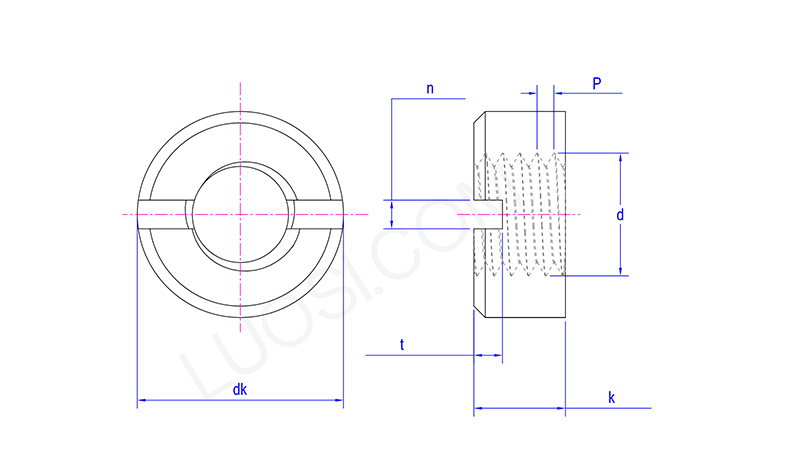

DIN 1804 Nut

seg	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk máx.	7	8	9	11	14	18	21	24	26	29	32
não min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k máx.	3	3.5	4.2	5	6.5	8	10	11	12	13	14
quilômetros	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
minutos	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n máx.	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
às vezes	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t máx.	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Instruções de instalação

（1）Não confunda as superfícies de suporte de carga: Certifique-se de que a superfície d3 finamente usinada esteja em contato próximo, com a superfície áspera voltada para a direção de operação da ferramenta.

（2） O valor do torque é de crucial importância: um torque excessivamente alto pode danificar as roscas ou causar deformação do eixo; um torque insuficientemente alto resulta em força de pré-aperto insuficiente, tornando a porca DIN 1804 propensa a afrouxar.

（3） Uso adequado de ferramentas: Certifique-se de que o tamanho da chave de caixa corresponda exatamente ao diâmetro externo da porca para evitar danificar a ranhura.

（4）A força de pré-carga deve ser levada em consideração: Quando usada para pré-carga de rolamento, é necessário definir com precisão a força de pré-carga usando métodos profissionais.

（5）Inspeção regular: Durante a operação inicial do equipamento ou após grandes reparos, é necessário realizar verificações regulares do status de travamento das porcas para evitar afrouxamentos.
