Bujão hidráulico sextavado oco com vedação cativa masculina BSP

O plugue hidráulico hexagonal oco com vedação cativa macho BSP no estoque da China XiaoGuo® é feito de material de alta resistência e possui uma estrutura robusta. Pode ser instalado e desmontado várias vezes em condições normais sem causar danos e pode ser reciclado, reduzindo assim o desperdício.

Modelo:IS09974-2Type E

Enviar consulta

Descrição do produto

As especificações comuns do plugue hidráulico sextavado oco com vedação cativa macho BSP de G1/8 a G3 polegadas. Diferentes produtos podem ter pequenas variações em dimensões específicas. Aqui estão alguns exemplos de tamanhos típicos para sua referência:

Número do modelo	Especificação de thread	Um (mm)	L (mm)	S1 (lados opostos hexagonais, mm)
Eaton (1B-04-06(2WD)Z)	Selo Cativo Masculino BSP	-	36.5	22
EMYTE (1B-02WD)	G1/8"X28	10	25.5	14
LY-NB (4B-04WD)	G1/4"X19	12	19.6	19

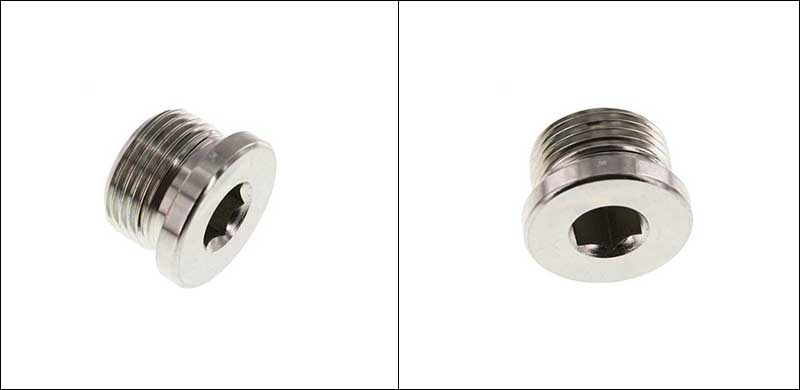

BSP Male Captive Seal Hollow Hex Hydraulic Plug

Etapas de instalação

A chave para instalar o plugue hidráulico sextavado oco com vedação cativa macho BSP é o "controle preciso de torque" e a "proteção do elemento de vedação". Todo o processo pode ser dividido em três etapas.

【1】Preparação antes da instalação

（1）Limpeza e inspeção: Limpe completamente as portas hidráulicas e as roscas do plugue hidráulico hexagonal oco de vedação cativa macho BSP, removendo manchas de óleo, limalha de ferro e outras impurezas. Além disso, verifique se o anel de vedação anti-destacamento da tampa de rosca está envelhecido, arranhado ou deformado.

（2）Proibir o enrolamento de correias de matéria-prima: Não enrole nenhuma correia de matéria-prima nem aplique selante nas roscas.

【2】O procedimento de instalação correto

（1）Pré-aperto manual: Alinhe o plugue hidráulico hexagonal oco de vedação cativa macho BSP com a porta hidráulica e insira-o, garantindo que as roscas estejam corretas e não haja resistência. Aperte-o manualmente até que não possa mais ser apertado.

（2）Aperto com chave dinamométrica: Use uma chave hexagonal interna e certifique-se de usar uma chave dinamométrica para o aperto final. Este é o passo mais crucial na prevenção de vazamentos.

（3） Critério de julgamento: Aperte até que o anel de vedação esteja em perfeito contato com a superfície plana da porta.

【3】Valor de referência de torque

Consulte a seguinte faixa geral de torque para roscas retas BSP (unidade: N·m):

Especificação da rosca (tamanho)	Faixa de torque recomendada (N·m)
G1/8"	14,0 - 16,0
G1/4"	24,0 - 27,0
G3/8"	33,0 - 40,0
G1/2"	44,0 - 50,0
G5/8"	58,0 - 65,0
G3/4"	84,0 - 92,0

【4】Inspeção e testes finais

Após a conclusão da instalação, um teste de vazamento deve ser realizado após o sistema ser pressurizado. Use um lenço de papel para limpar a tampa de rosca e verifique se há manchas de óleo. Se for detectado um vazamento, não reaperte-o. Em vez disso, remova-o para inspecionar a vedação e as roscas. Se necessário, substitua-os.
