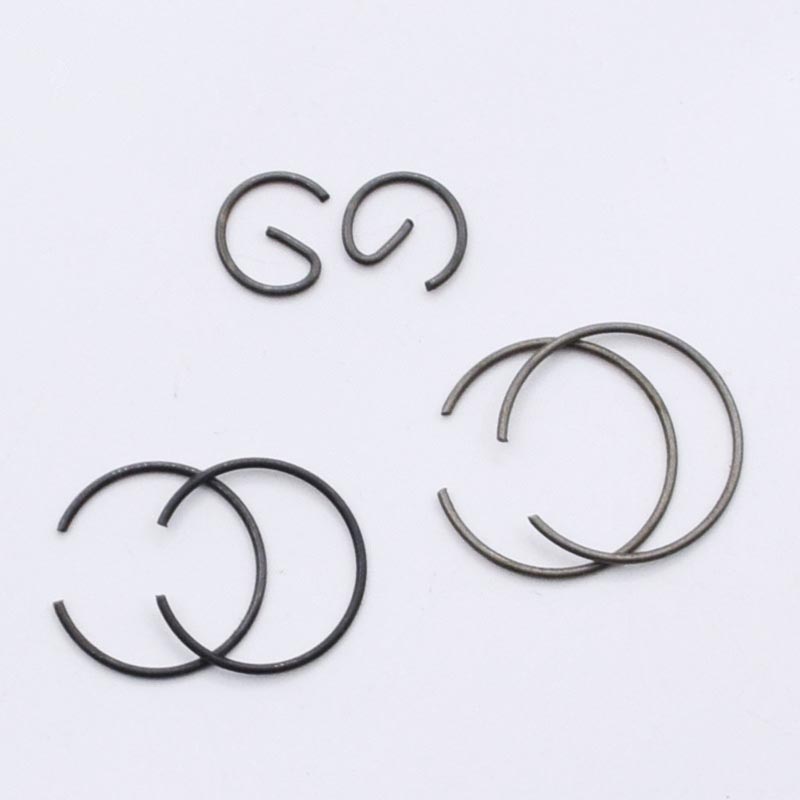

Anéis elásticos de fio redondo Circlip

A seguir está uma introdução ao princípio de funcionamento dos anéis elásticos de arame redondo Circlip.

1. Fundação Estrutural

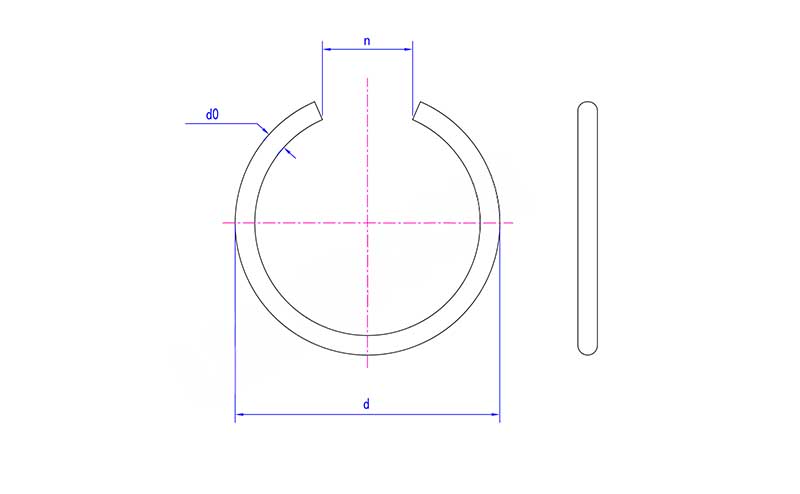

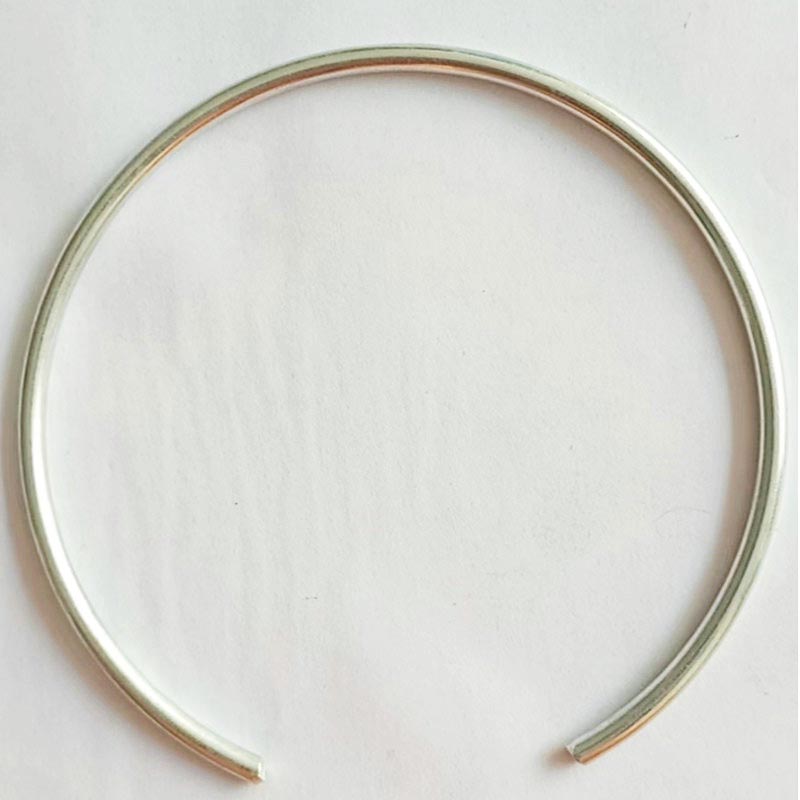

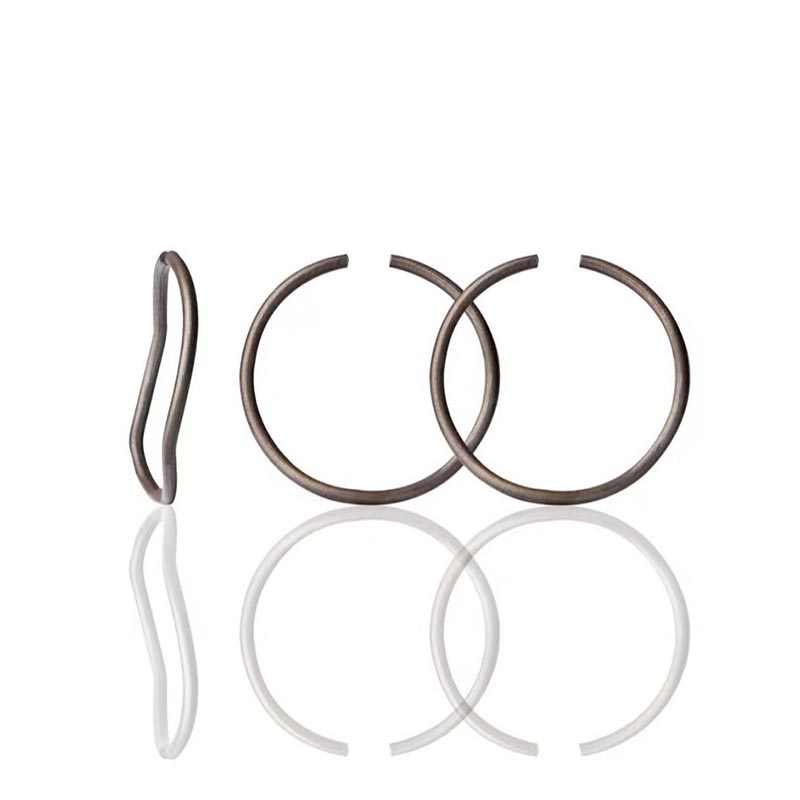

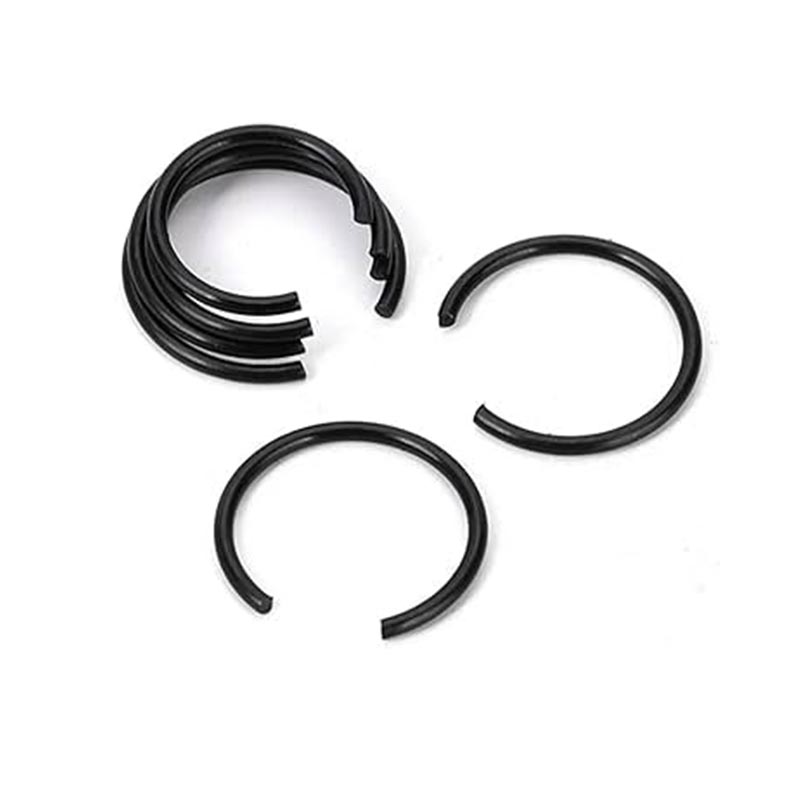

Os anéis elásticos de arame redondo Circlip são formados enrolando um fio de aço de mola de seção redonda em um anel circular com uma abertura.

No estado livre, seu diâmetro externo é ligeiramente maior que o diâmetro do furo de instalação alvo. Como a seção transversal é circular, todo o anel não possui arestas vivas e, portanto, não arranhará a parede do furo ou as peças correspondentes durante a instalação ou uso.

2.Processo de instalação

Compressa

Use o alicate de bocal para segurar ambas as extremidades da abertura e aplique força para apertar o alicate. Neste ponto, os anéis elásticos de arame redondo Circlip são comprimidos radialmente, seu diâmetro externo torna-se menor e se transforma em um anel circular menor que o diâmetro do furo de instalação.

Insira no buraco

No estado comprimido, insira o anel de retenção como um todo no furo e empurre-o para a posição de ranhura circular pré-usinada.

Liberar

Solte a braçadeira de travamento. O anel de retenção perde a restrição da força externa e, contando com a energia potencial elástica armazenada, expande-se para fora.

Como o diâmetro externo no estado livre é maior que o diâmetro do furo, o anel de retenção se encaixará perfeitamente na parte inferior da ranhura e não poderá ser puxado para fora do furo.

Conclusão do posicionamento

Depois que o anel de retenção é inserido na ranhura, uma superfície anular lisa é formada dentro do furo. A peça a ser posicionada deve estar bem fixada a este degrau, ficando assim restrita a uma determinada posição axial dentro do furo e incapaz de deslizar para fora.

3. Análise do princípio de funcionamento principal

Estado livre: Diâmetro externo > Diâmetro do furo, não pode ser inserido diretamente no furo

Estado comprimido: Diâmetro externo

Insira na ranhura: mantenha o estado comprimido e envie para a posição da ranhura

Após a liberação, estado de trabalho: O diâmetro externo recupera> Diâmetro do furo (limitado pela parede da ranhura), a força de restauração elástica se converte em pressão radial, fazendo com que os anéis elásticos de arame redondo do Circlip adiram firmemente à parte inferior da ranhura
