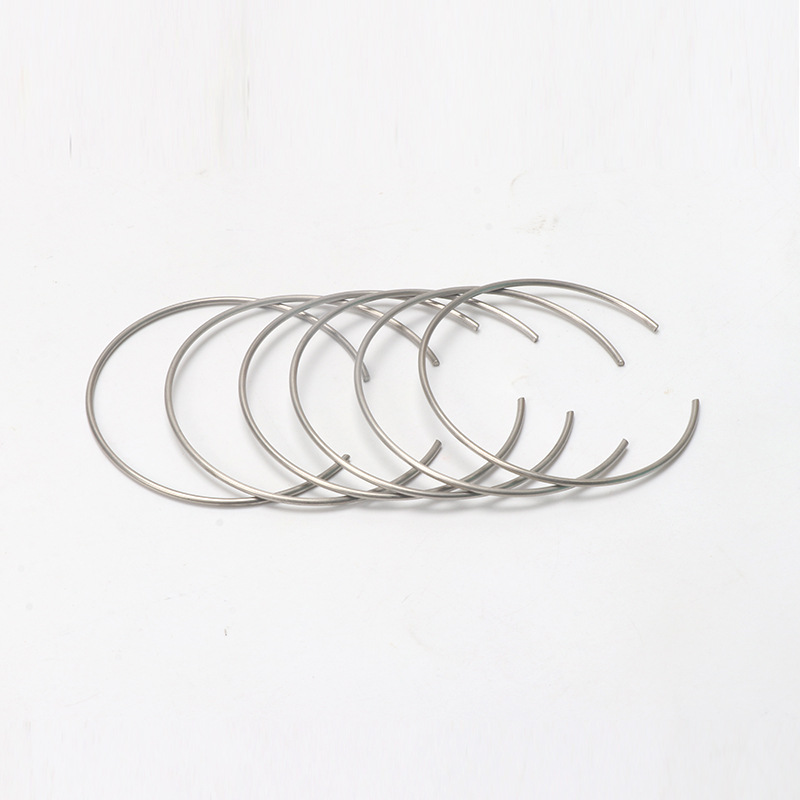

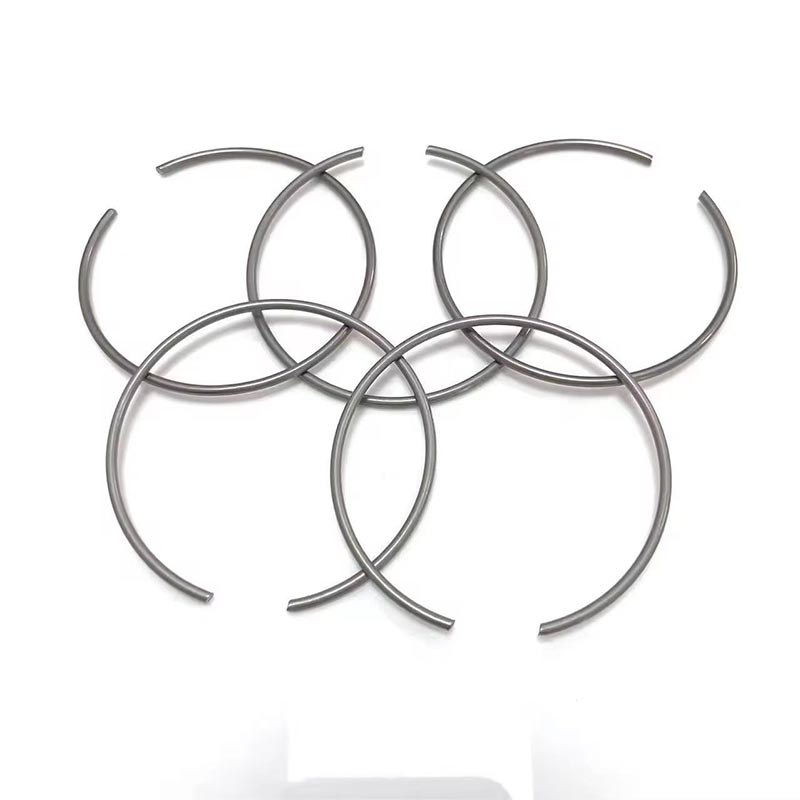

Clipes de fio C redondos anéis elásticos internos

Esta é a instrução de instalação dos anéis elásticos internos dos clipes de fio redondo C que resumimos. Destina-se à referência de técnicos de engenharia e operadores no local.

1. Inspeção de pré-instalação

Os anéis elásticos internos dos clipes de fio redondo C devem ser instalados na ranhura circular pré-usinada dentro do furo. O tamanho da ranhura determina diretamente a capacidade de rolamento axial e a vida útil do anel de fixação.

As bordas da ranhura devem ser chanfradas ou arredondadas, e a profundidade, largura e raio do canto inferior da ranhura devem estar de acordo com as normas.

2.Selecione a ferramenta correta

Deve ser utilizado o alicate de anel interno.

O diâmetro das mandíbulas deve corresponder ao orifício do anel de retenção e as mandíbulas devem se encaixar perfeitamente, sem ficarem muito soltas ou muito apertadas.

3.Instruções detalhadas de instalação

 Use óculos de segurança.

Empurre as pontas do alicate totalmente nos dois orifícios do anel. Certifique-se de que eles estejam bem assentados para que não escorreguem.

 Aperte as alças para comprimir o anel até que seu diâmetro externo seja menor que o furo.

 Mantenha-o apertado. Deslize o anel no orifício e coloque-o na ranhura. Faça isso com cuidado para que o anel não incline ou saia.

Solte lentamente a alça da braçadeira, permitindo que o anel elástico se abra naturalmente dentro da ranhura.

Remova o alicate de travamento e inspecione a qualidade da instalação dos anéis elásticos internos dos clipes de fio redondo C.

Notas para atenção

1. Sempre use óculos de proteção.

Os anéis elásticos internos dos clipes de fio redondo C podem voar em alta velocidade por vários metros.

2.Não use braçadeiras dobradas.

Se a braçadeira estiver distorcida, tiver uma abertura excessivamente grande ou pequena ou apresentar amassados ​​evidentes, ela deverá ser descartada e substituída por uma nova.

3. Preste atenção à direção de instalação

Alguns grampos em forma de C têm bordas afiadas e bordas lisas. As arestas vivas devem ficar voltadas para a direção onde o impulso axial é aplicado, enquanto as arestas lisas devem ficar voltadas para o fundo do furo. A direção deve ser confirmada antes da instalação.

4.Limpe a ranhura antes da instalação

Óleo, limalha de ferro e ferrugem impedirão que o anel elástico entre totalmente na ranhura

5.Confirme se o tamanho da abertura corresponde às dimensões da ranhura.

6. Use o tipo correto de alicate

Os anéis elásticos internos dos clipes redondos de fio C para os furos devem ser apertados com um alicate para anéis de retenção de furos; nenhuma outra ferramenta deve ser usada como substituto.

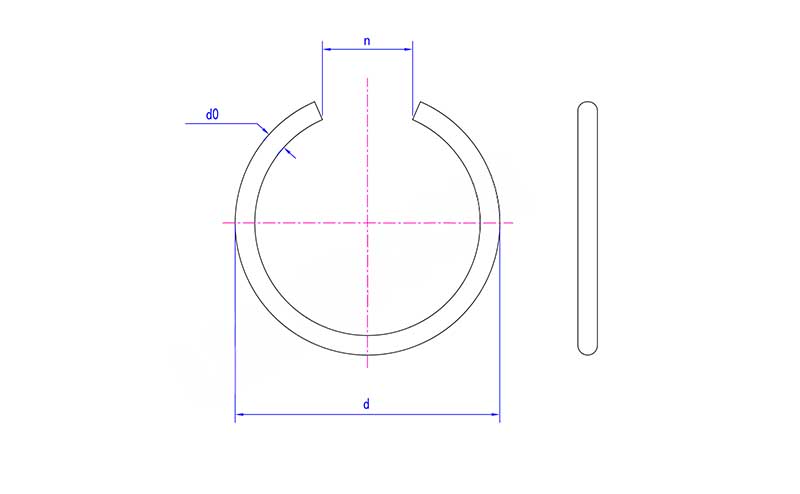

seg	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d máx.	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
dmin	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
