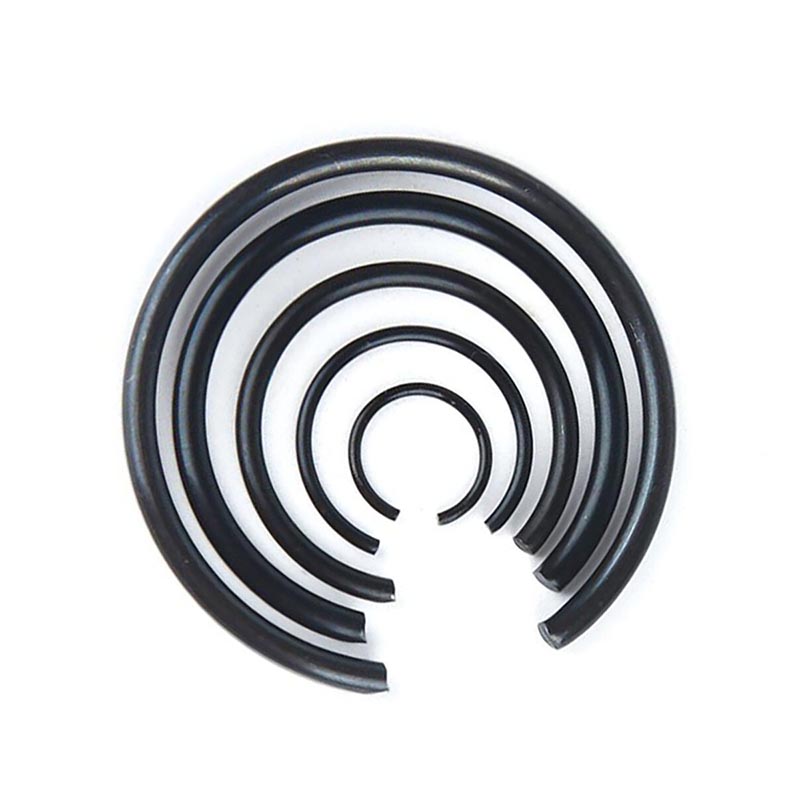

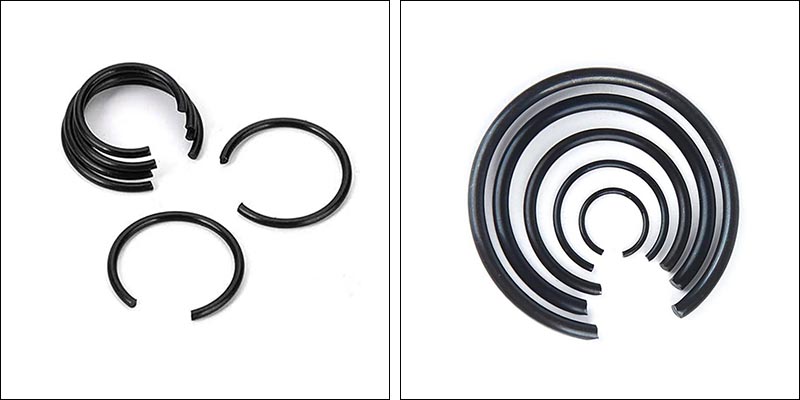

Eixos de anéis elásticos de arame redondo

Os eixos de anéis elásticos de fio redondo são um tipo de fixador de posicionamento axial com estrutura simples, baixo custo e fácil instalação. Eles são feitos enrolando e cortando fios de aço para molas de seção redonda e seu formato é um anel em forma de C com uma abertura. Utilizando sua própria elasticidade, eles podem se encaixar nas ranhuras semicirculares do eixo para formar um “ombro” para fixar componentes como rolamentos e engrenagens, evitando que se movam axialmente no eixo.

Estrutura central e princípio de instalação

Contando com a deformação elástica, os eixos dos anéis elásticos de arame redondo com um diâmetro externo maior que o diâmetro do eixo se expandirão quando instalados, encaixando-se na ranhura semicircular na parte superior do eixo e recuperando totalmente para a parte inferior da ranhura após a liberação para obter a fixação.

Tipo de abertura

É dividido em dois tipos: um com furo de ferramenta (que pode ser montado e desmontado com um alicate de pressão) e outro sem furo (para facilitar a instalação, geralmente é deixado um ângulo de corte de fixação específico na extremidade).

Forma transversal

O uso do Arame Redondo contrasta fortemente com os anéis de retenção de Seção Quadrada/Retangular formados por estampagem.

Vantagens do produto

Levando em consideração as características estruturais dos eixos dos anéis elásticos de arame redondo, as seguintes vantagens e características principais são demonstradas:

Alto valor pelo dinheiro

Os eixos de anéis elásticos de arame redondo são feitos de fio de aço como matéria-prima, o que quase não gera resíduos de bordas ou cantos. Isso evita o alto custo dos moldes e é uma opção econômica e eficiente.

Fácil instalação

A instalação e desmontagem geralmente podem ser concluídas com alicates de travamento padrão, o que ajuda a aumentar a eficiência da montagem e manutenção.

 Espaço compacto

Possui design compacto e não ocupa muito espaço no eixo ou dentro do furo. Isso o torna uma boa opção para locais apertados onde o espaço é limitado.

 Características de suporte de carga

A quantidade de impulso que ele pode suportar é geralmente menor do que a obtida com tipos de seção transversal circular ou retangular. Portanto, é mais adequado para cargas leves a médias.

Seleção de materiais

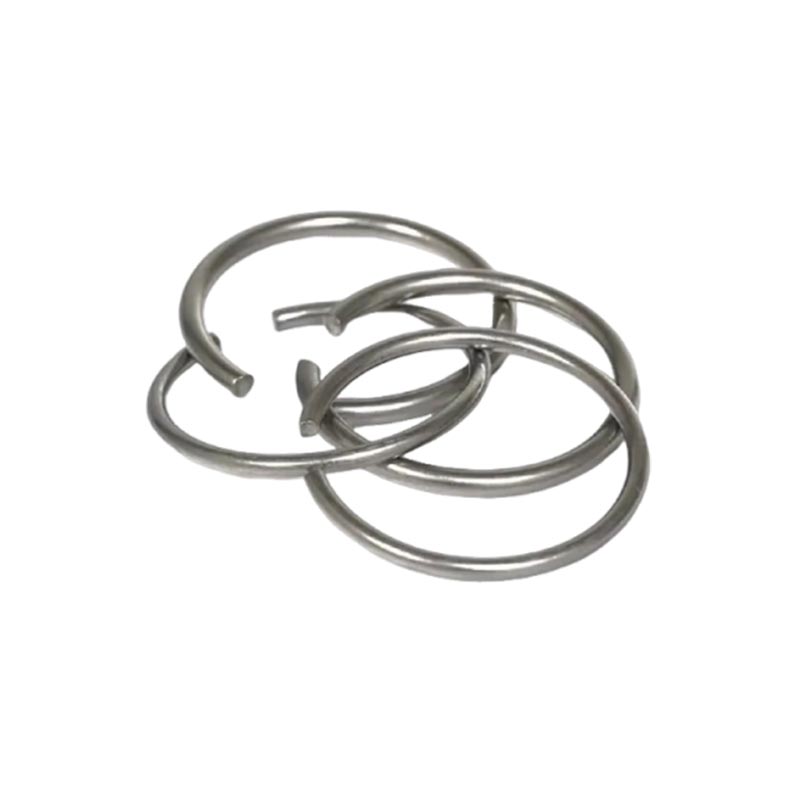

Os eixos dos anéis elásticos de arame redondo geralmente são feitos de aço para molas ou aço inoxidável. Você também pode escolher acabamentos de superfície como óxido preto ou fosfatização para dar-lhes alguma proteção contra ferrugem.

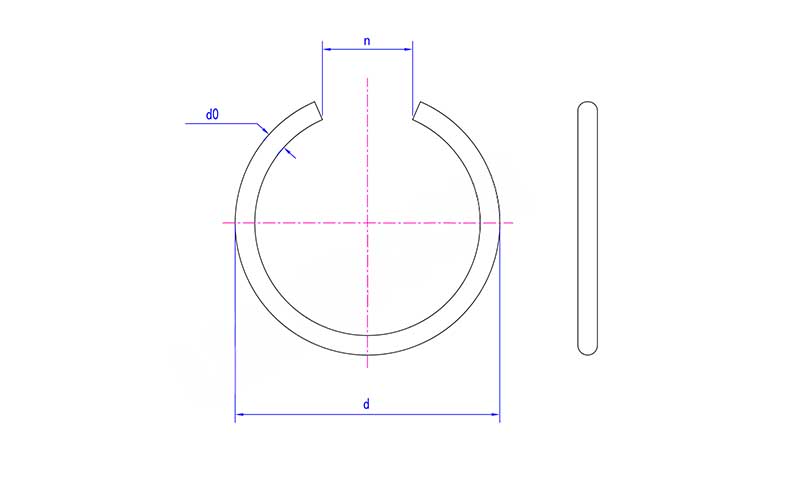

seg	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d máx.	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
dmin	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
