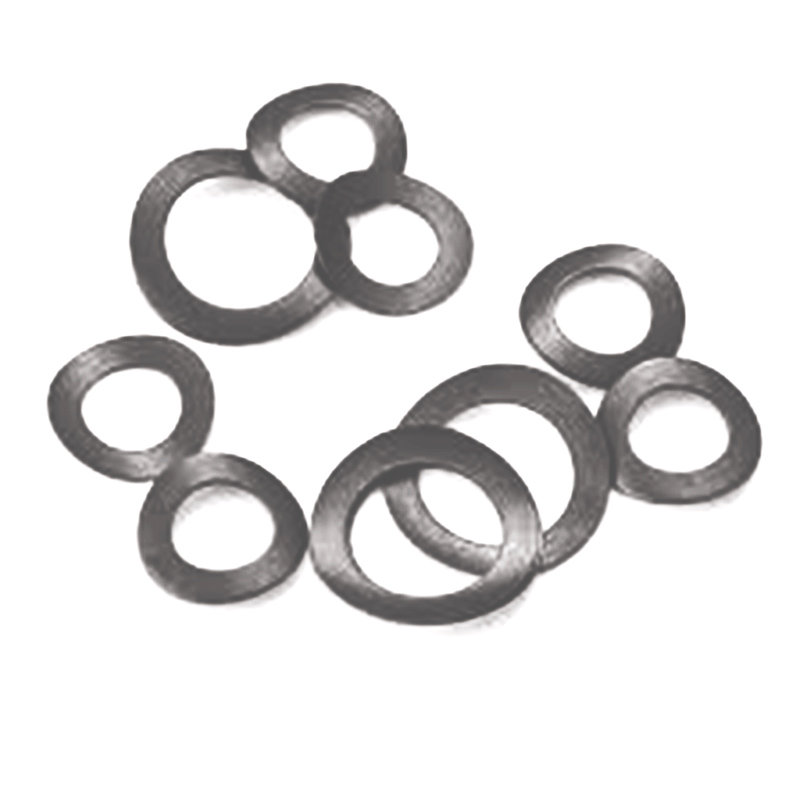

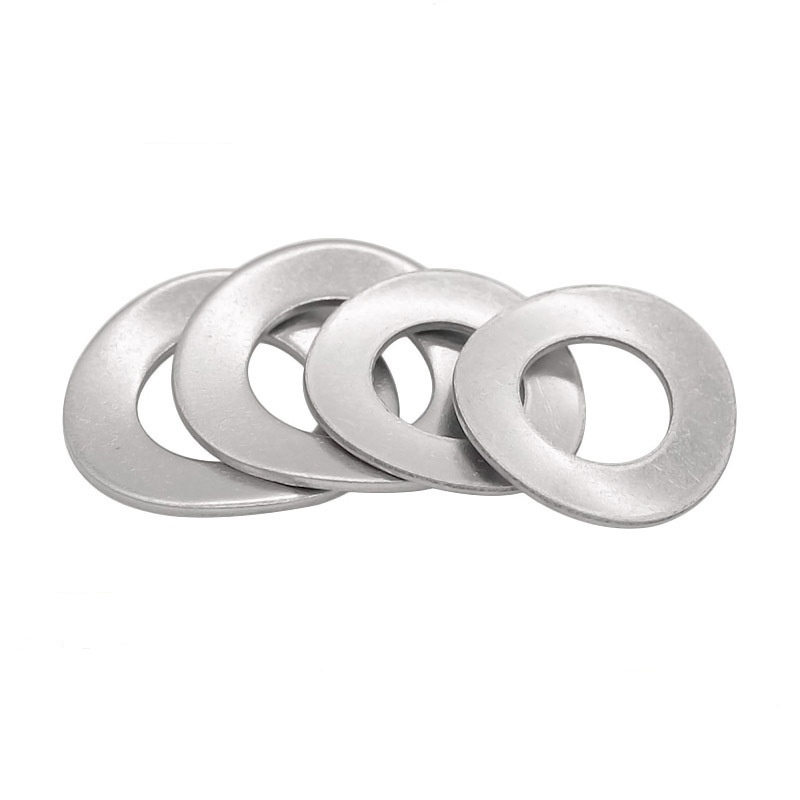

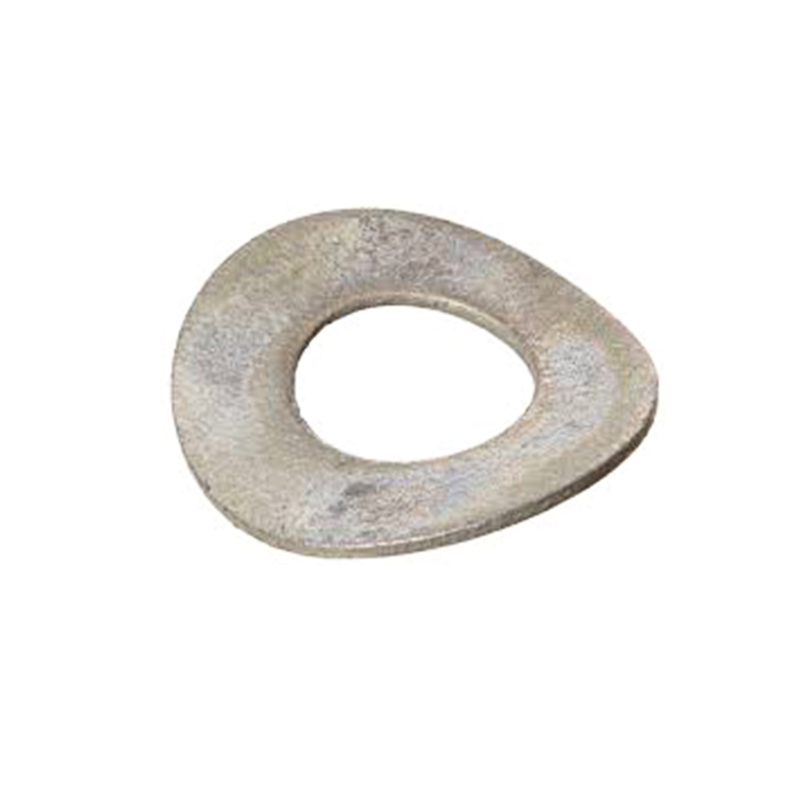

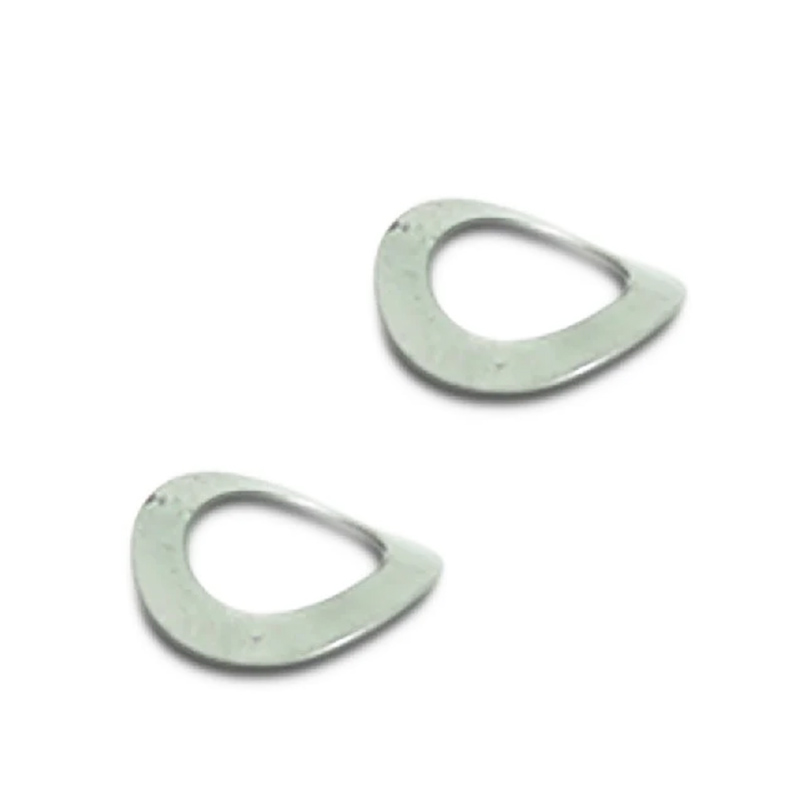

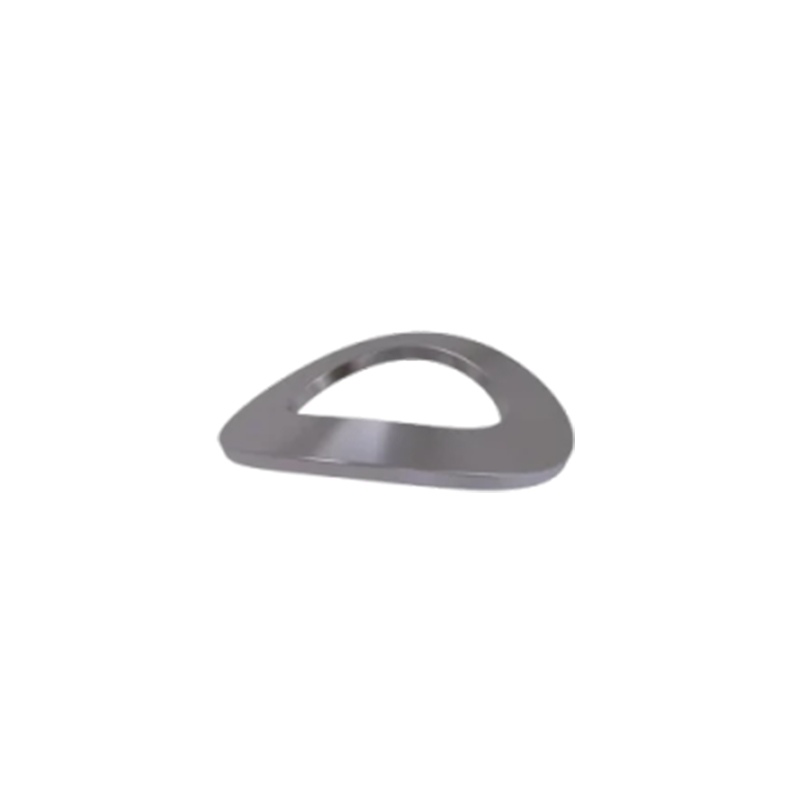

Especificações DIN 137A Arruelas de pressão curvadas

O princípio de funcionamento das arruelas de pressão curvas com especificações DIN 137A é baseado na deformação elástica do metal.

（1）Estado livre (não instalado)

As arruelas de pressão curvas com especificações DIN 137A não são planas em seu estado natural, mas possuem uma protuberância em forma de arco (onda única) ou ondas múltiplas (ondas múltiplas). Neste momento, possui uma altura natural H, que é maior que a espessura t da junta.

（2） Processo de compressão (aperto dos parafusos)

Quando os parafusos ou porcas são apertados, as arruelas ficam imprensadas entre a cabeça/porca do parafuso e a peça de trabalho. À medida que a força de aperto aumenta, a forma em forma de arco ou ondulada é gradualmente achatada.

Durante o processo de montagem e aperto, a parte inferior do parafuso pressiona a estrutura em forma de arco, fazendo com que a arruela gere uma tensão de rebote elástica.

（3） Manter a pré-carga (estado de funcionamento)

Depois que as arruelas de pressão curvas com especificações DIN 137A são achatadas, elas sempre desejam retornar à sua forma de arco original. Esta força restauradora é convertida em um impulso axial contínuo, pressionando a cabeça do parafuso e a superfície da peça.

Após a conclusão do aperto, a arruela mantém uma tensão elástica reversa contínua, pressionando constantemente contra a cabeça do parafuso e a superfície do componente conectado.

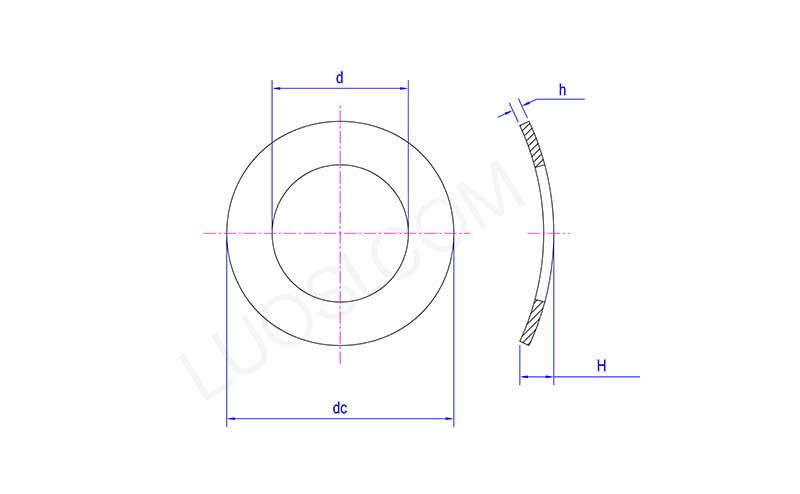

seg	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
dmin	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d máx.	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
CC mínimo	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC máx.	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H máx.	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Especificações personalizadas DIN 137A Arruelas de pressão curvadas

Xiaoguo® permite que você personalize as arruelas de pressão curvadas com especificações DIN 137A conforme necessário. Você pode alterar o tamanho, número de ondas, material, acabamento superficial ou até mesmo a embalagem. Dessa forma, cada arruela se ajusta exatamente ao seu projeto.

（1）ID do diâmetro interno/Diâmetro externo OD

De M2 a M100 ou maiores, os diâmetros interno e externo podem ser personalizados de acordo com os desenhos.

Instrumentos de precisão de tamanho pequeno (M2–M5), máquinas pesadas de tamanho grande (M36–M100)

（2） Espessura t

Faixa comum: 0,3 mm – 3,0 mm. Para requisitos especiais, pode ser mais fino ou mais grosso.

Quando o controle de carga e o espaço axial são compactos.

（3）Materiais

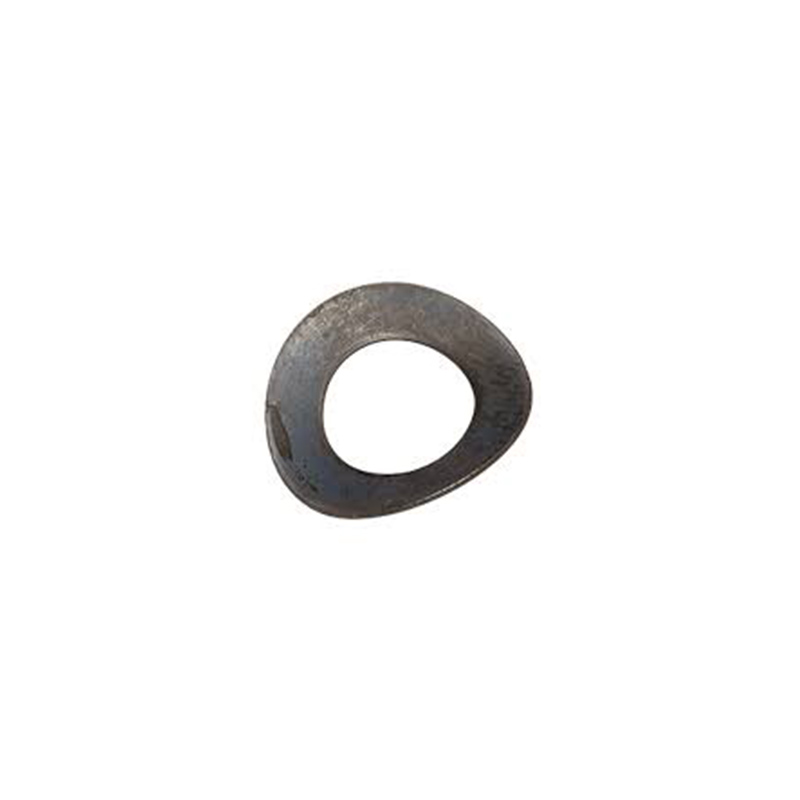

Aço de mola, aço inoxidável A2/A4, 17-7 PH, bronze fosforoso, cobre berílio, Inconel, etc.

Alta elasticidade regular, à prova de ferrugem, alta temperatura/à prova de explosão/não magnético

（4） Tratamento de superfície

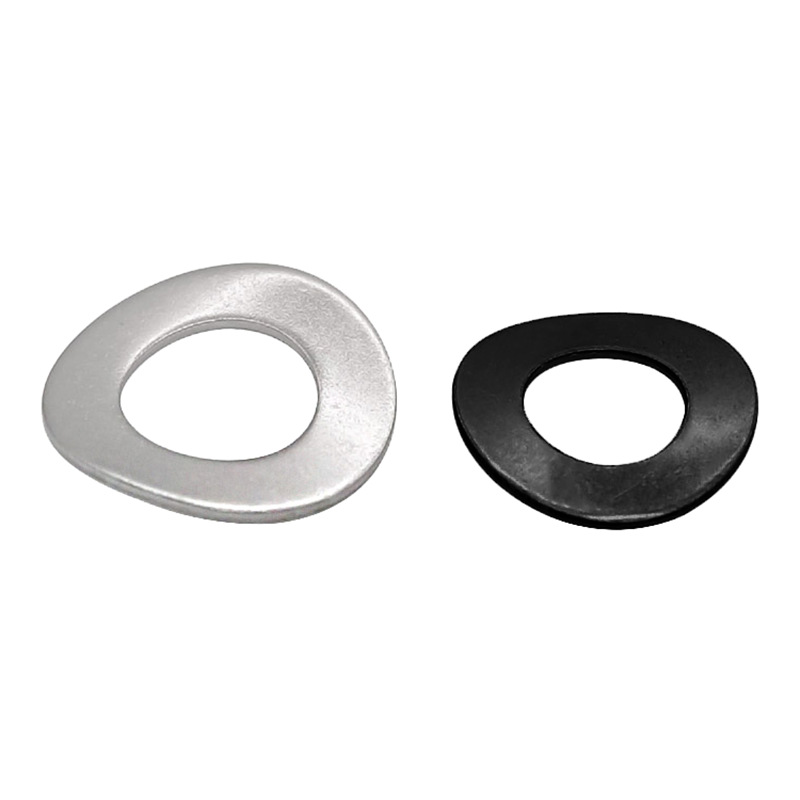

Galvanização, revestimento Dacromet, escurecimento, fosfatização, niquelagem, passivação, passivação de cromo trivalente, etc.

Antiferrugem, lubrificação, isolamento, melhoria do coeficiente de atrito

（5）Embalagem

Sacolas plásticas + caixas de papel, etiquetas personalizadas, kits de embalagens mistas, pequenas caixas de varejo, códigos de barras de caixas externas, etc.
