Arruela de pressão curvada DIN137A de longa duração

A arruela de pressão curva DIN137A de longa duração no estoque Xiaoguo® pode ser fornecida gratuitamente aos clientes interessados como amostras. Recomendamos que os clientes primeiro testem as amostras para garantir sua qualidade e, depois disso, façam pedidos grandes, para economizar tempo para ajustes.

Enviar consulta

Descrição do produto

Aplicação de arruela de pressão curva DIN137A de longa duração em motores e sistemas de transmissão

Nos sistemas de motor e transmissão, a arruela de pressão curva DIN137A de longa duração atua como "assassina da folga axial" e "guardiã da força de pré-carga".

【1】Por que a arruela de pressão curva DIN137A de longa duração é indispensável em motores e sistemas de transmissão?

（1） Motores e transmissões enfrentam alguns problemas comuns:

Expansão de calor – Quando as coisas esquentam, o rotor e o eixo se expandem, o que altera a folga dos rolamentos.

Tolerâncias de fabricação – As peças não são feitas com perfeição, por isso nunca se alinham exatamente. Sempre há uma pequena incompatibilidade.

Desgaste – Com o tempo, as superfícies dos rolamentos ou arruelas se desgastam lentamente, o que cria lacunas extras onde não deveriam haver.

Vibração e ruído – Quando as peças se movem para frente e para trás, os rolamentos começam a fazer ruídos estranhos e as engrenagens podem bater umas nas outras.

（2）Solução para arruela de pressão curva DIN137A de longa duração:

Ele usa um formato curvo ou ondulado, então, quando você o pressiona, ele continua empurrando para trás.

Compensar automaticamente as alterações na folga causadas pelos fatores acima mencionados

Mantenha sempre a pré-carga correta dos rolamentos ou engrenagens para evitar afrouxamentos.

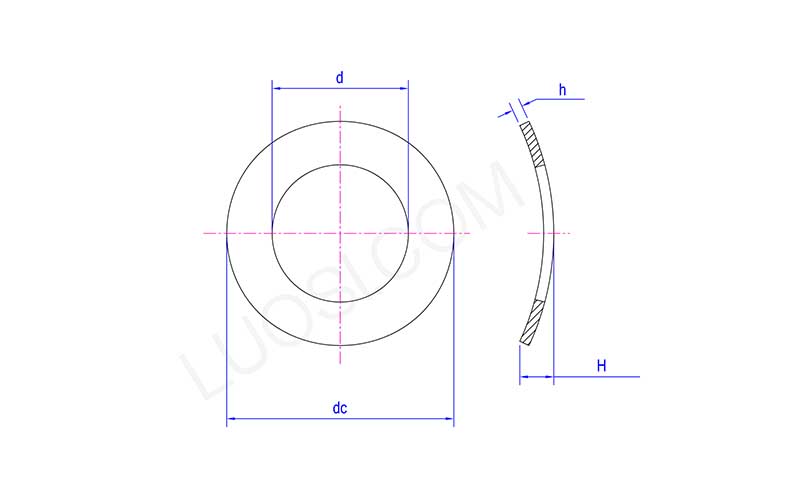

Long Lasting DIN137A Curved Spring Washer

seg	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
dmin	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d máx.	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
CC mínimo	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC máx.	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H máx.	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Cenários típicos de aplicação

（1） Motor DC pequeno

Coloque uma arruela de pressão curva DIN137A de longa duração entre o anel externo do rolamento e a tampa da extremidade.

Elimine a folga axial do rolamento, reduza o ruído operacional e prolongue a vida útil do rolamento.

(2) Servomotores

Coloque uma pré-carga constante entre os rolamentos dianteiro e traseiro. Ajuda o rotor a permanecer no lugar com mais precisão e reduz a vibração.

(3) Motores de eletrodomésticos (ventiladores, máquinas de lavar)

Essas arruelas onduladas empurram os rolamentos com aproximadamente 5 a 20 Newtons de força. Isso impede que os rolamentos se desloquem dentro da carcaça e torna o motor mais silencioso.

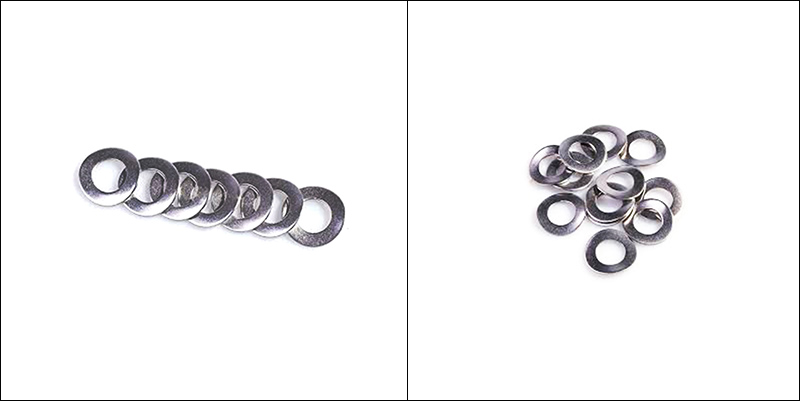

Long Lasting DIN137A Curved Spring Washer

Perguntas frequentes

（1）P: Você pode fazer arruelas de pressão curvas DIN137A de longa duração e tamanho personalizado que não sejam padrão?

R: Sim. Podemos alterar o diâmetro interno, o diâmetro externo, a espessura e a altura da curva com base no seu desenho ou amostra. Também podemos adicionar marcações personalizadas e fazer embalagens especiais, se necessário.

(2) P: Funcionará em motores de alta vibração ou peças de transmissão?

R: Sim, faz o trabalho. Ele absorve a vibração à medida que o equipamento funciona, lida com lacunas causadas pela expansão térmica e mantém o parafuso apertado ao longo do tempo.

(3) P: Posso usar uma arruela de pressão curva com parafuso de alta resistência (grau 10.9 ou 12.9)?

R: Na verdade não – não é recomendado. Essas arruelas funcionam melhor com parafusos de grau 5,8 ou inferior.
