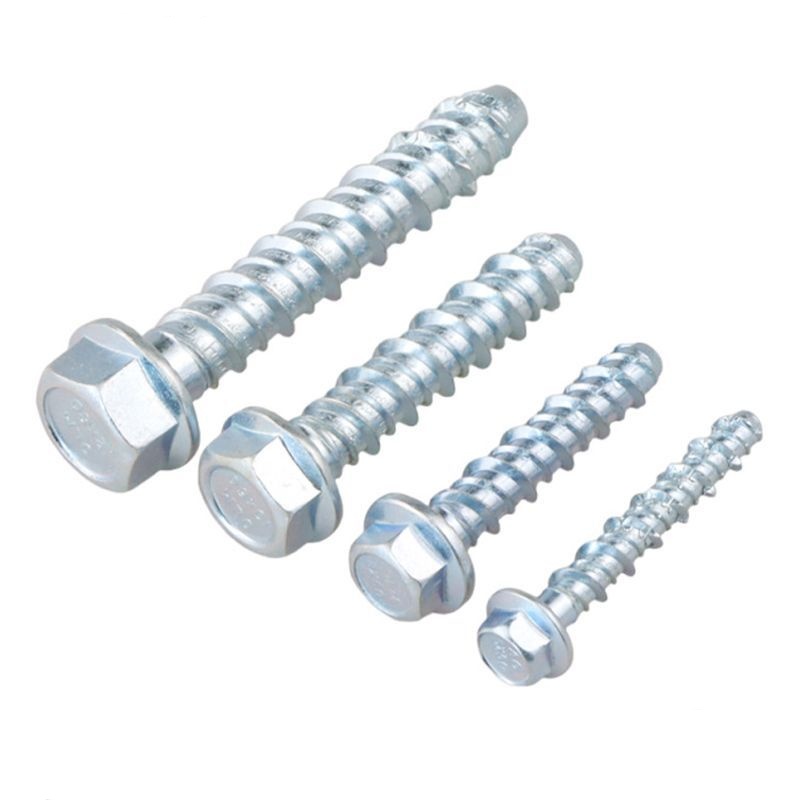

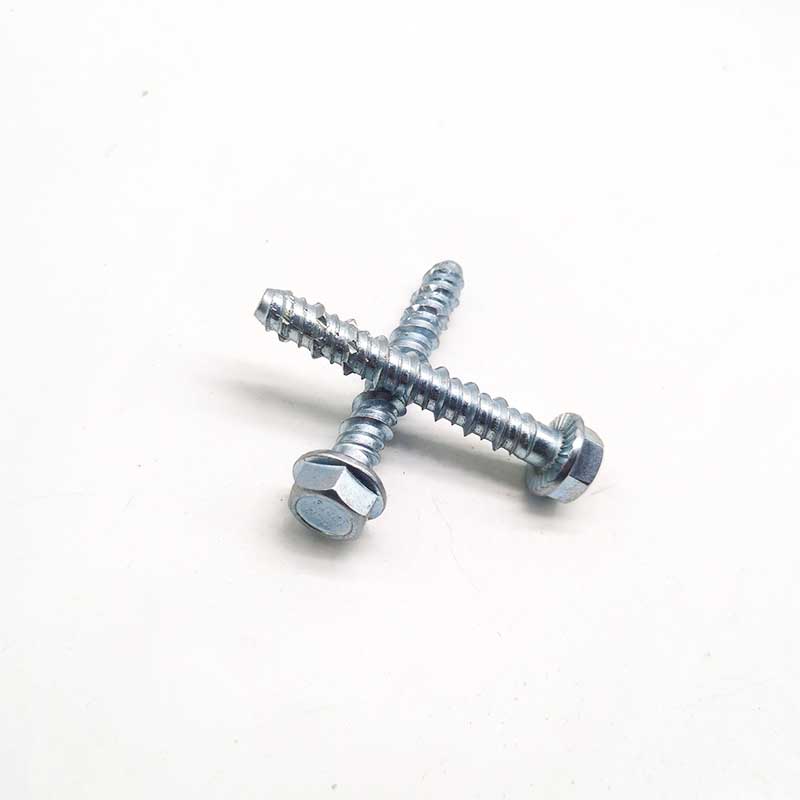

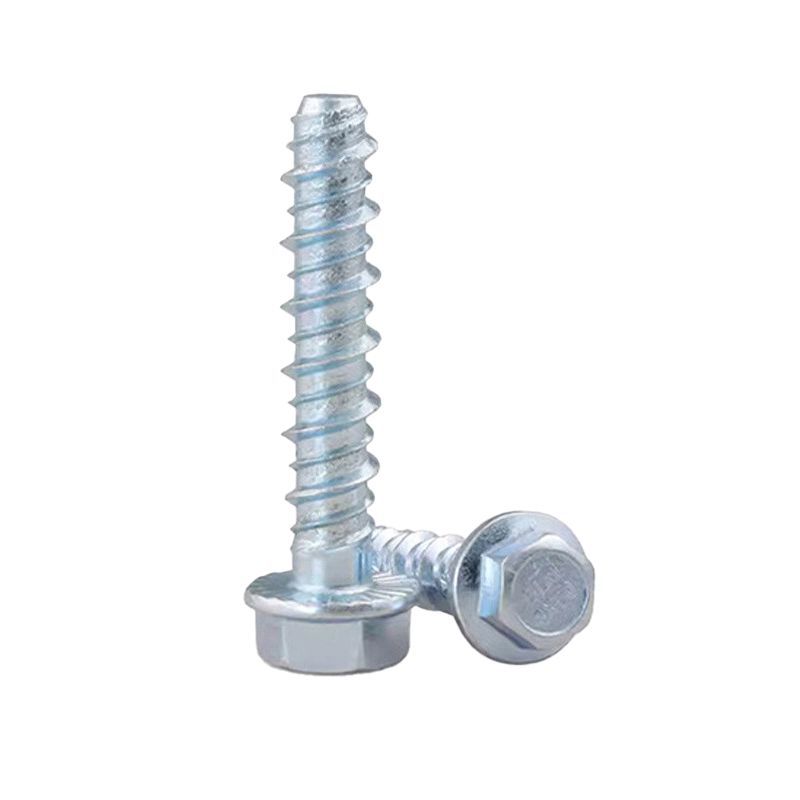

Parafuso de ancoragem de concreto auto-atarraxante com cabeça de flange hexagonal

O produto mais popular do fornecedor Xiaoguo® recentemente - parafuso de ancoragem de concreto auto-roscante com cabeça de flange hexagonal. M6 a M16, roscas endurecidas cortadas em concreto sem pré-rosqueamento. A cabeça do flange economiza arruelas e resiste ao afrouxamento. Sem estresse de expansão, para que você possa colocá-lo próximo às bordas. Em estoque para envio rápido.

Enviar consulta

Descrição do produto

A seguir estão os principais parâmetros físicos do parafuso de ancoragem de concreto auto-roscante com cabeça de flange hexagonal do fornecedor Xiaoguo®, aplicáveis a especificações comuns que variam de M6 a M16.

（1） Diâmetro nominal e faixa de comprimento

Diâmetro nominal (d)	Comprimento comum (L)	Comprimento efetivo da rosca	Altura da cabeça	Diâmetro do flange
M6	40,50,60,70,80,100mm	≈L-10mm	4,5-5,0 mm	12-13mm
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5,5-6,0 mm	16-17mm
M10	60,75,80,90,100,120,150mm	≈L-15mm	7,0-7,5mm	19-20 mm
M12	80.100.120.150.180.200 mm	≈L-18mm	8,5-9,0 mm	22-24mm
M16	100.120.150.180.200mm	≈L-22mm	11-12mm	28-30 mm

Se o comprimento ultrapassar 200 mm, podemos customizá-lo, mas a profundidade de ancoragem precisa ser verificada novamente.

（2）Material e Dureza

Material	Número do modelo	Dureza superficial (HRC)	Dureza do núcleo (HRC)	Opções de tratamento de superfície
Aço carbono	10B21	52-58	32-40	Eletrogalvanização (5–8 μm), zinco amarelo, galvanização mecânica, revestimento Dacromet
Aço inoxidável A2	304	45-50	25-30	Passivação natural, polimento eletrolítico
Aço inoxidável A4	316	45-50	25-30	Passivação de cor original

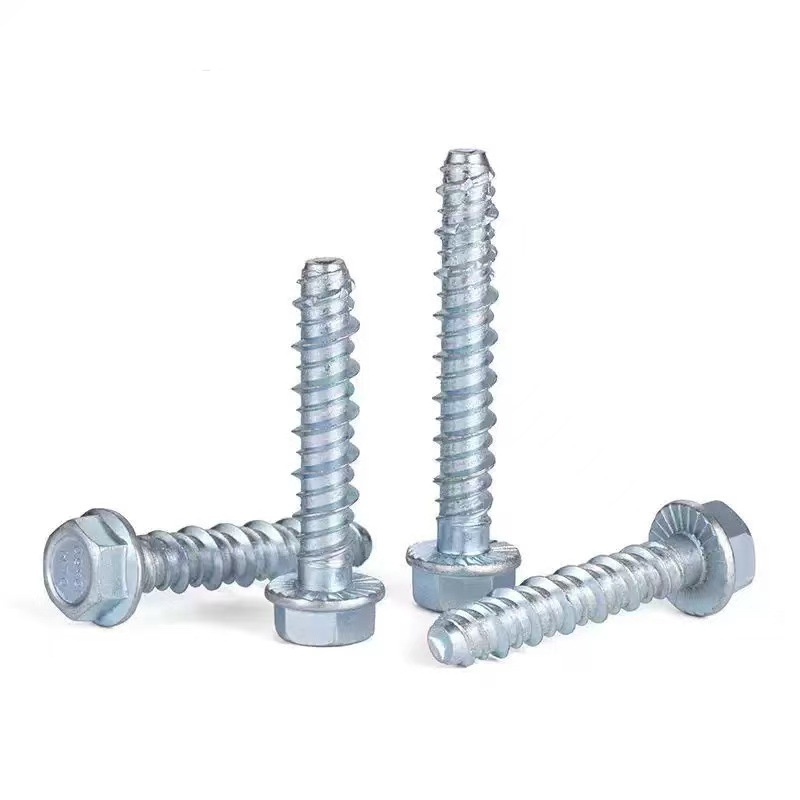

Hex Flange Head Self Tapping Concrete Anchor Bolt

Os benefícios trazidos pela estrutura

Não pela expansão do tubo, mas pelo autoengate das roscas - O destaque estrutural do parafuso de ancoragem de concreto auto-roscante com cabeça de flange hexagonal. O parafuso de ancoragem parece um parafuso supergrande, mas é completamente diferente dos parafusos de expansão comuns.

（1） Junta embutida + dentes

O flange do parafuso de ancoragem de concreto auto-roscante com cabeça de flange hexagonal é uma junta formada integralmente e nunca se soltará. Sob o flange, há também um anel de pequenos dentes. Quando apertados, eles penetrarão na placa de aço ou na junta e não se soltarão durante a operação da máquina.

（2） Os fios são tão duros quanto uma faca.

A parte roscada que sofreu endurecimento superficial é tão dura quanto um cinzel. Empurre-a no furo pré-perfurado. A lâmina no lado rosqueado raspará o concreto para criar a rosca interna correspondente e, em seguida, agarrará com segurança. Em vez disso, depende do entrelaçamento de fios, para não rachar o concreto.

（3） Tópico completo

Da parte inferior do flange até a ponta, ele é totalmente rosqueado. Quanto mais fundo for aparafusado, maior será o comprimento da rosca que penetra no concreto e mais forte será a resistência ao levantamento.

（4） Orientação precisa, sem desvio

Na extremidade há uma pequena ponta cônica, semelhante a uma broca piloto. Depois de colocada no furo, a ponta pontiaguda pressiona contra o fundo do furo, garantindo que o parafuso de ancoragem de concreto auto-roscante com cabeça hexagonal fique perpendicular à superfície da parede e não ficará inclinado ao ser apertado.

（5） Suporte para uso repetido

Se ocorrer algum problema, este chumbador pode ser completamente removido com uma chave inglesa, reposicionado e reinstalado. É particularmente adequado para situações em que o parafuso precisa ser desmontado e remontado várias vezes.

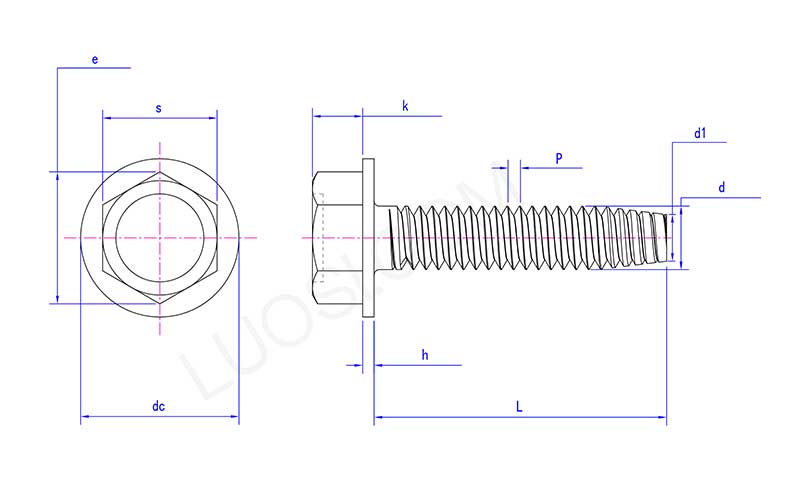

Hex Flange Head Self Tapping Concrete Anchor Bolt

seg	#2	#3
P	56	48
é máx.	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k máx.	0.05	0.055
quilômetros	0.04	0.044
CC máx.	0.166	0.177
de min	0.154	0.163
h máx.	0.016	0.016
h min	0.01	0.01
d máx.	0.086	0.099
dmin	0.0813	0.0938
d1	0.068	0.078
