Parafuso de ancoragem de concreto auto-roscante com flange hexagonal

A fábrica Xiaoguo tem anos de experiência no comércio de exportação. Este parafuso de ancoragem de concreto auto-roscante com flange hexagonal cobre tamanhos de M6 a M16. Durante a construção, um torque de aperto razoável deve ser controlado para evitar descascar as roscas e danificar o material de base. Os materiais de carbono e aço inoxidável adaptam-se a diferentes condições de temperatura, garantindo uma instalação segura e confiável.

Enviar consulta

Descrição do produto

A seguir está uma introdução às propriedades mecânicas e parâmetros de instalação do parafuso de ancoragem de concreto auto-roscante com flange hexagonal da China Xiaoguo®.

1. Parâmetros de instalação recomendados

Diâmetro nominal	Diâmetro da broca (mm)	Profundidade de perfuração (mm)	Espessura mínima do substrato (mm)	Folga mínima (mm)	Espaçamento mínimo (mm)	Torque de instalação (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

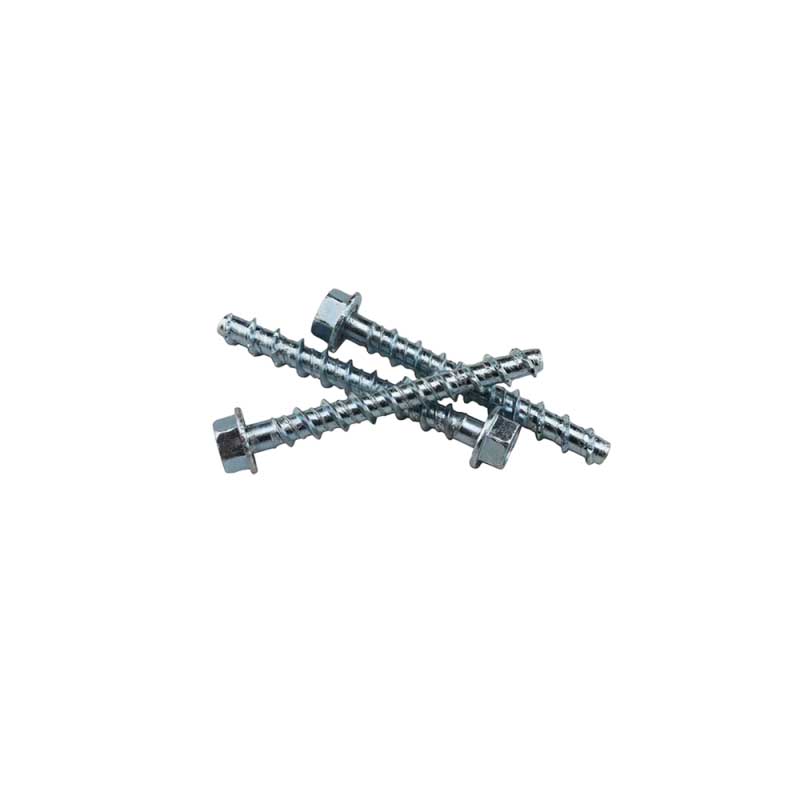

Hexagon Flange Self Tapping Concrete Anchor Bolt

Método de perfuração: Utilize uma broca de percussão em conjunto com uma broca de liga dura.

Requisitos de limpeza: Use uma bomba de ar ou aspirador de pó para soprar pelo menos 4 vezes. Não deve haver poeira visível dentro do buraco.

Ferramentas de instalação: Chave de impacto ou chave dinamométrica, com encaixe hexagonal.

2. Torque de instalação e requisitos de aperto

O torque de instalação deve ser mantido dentro da faixa recomendada. Torque insuficiente levará a uma ancoragem inadequada; torque excessivo pode causar deslizamento da rosca ou danos locais ao concreto.

Após a instalação, a superfície inferior da cabeça do flange deve estar em contato próximo com o componente fixo, e o parafuso de ancoragem de concreto auto-roscante do flange hexagonal não deve ser girado manualmente.

3. Limitações ambientais e de temperatura

Temperatura ambiental aplicável: Aço carbono, revestimento eletrogalvanizado: -40°C a +80°C

O aço inoxidável pode suportar temperaturas ligeiramente mais altas, até ≤ 120°C.

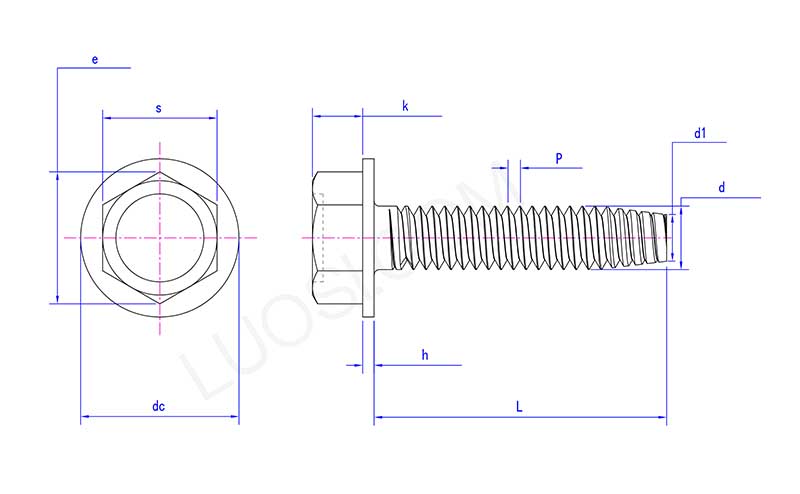

Hexagon Flange Self Tapping Concrete Anchor Bolt

seg	#2	#3
P	56	48
é máx.	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k máx.	0.05	0.055
quilômetros	0.04	0.044
CC máx.	0.166	0.177
de min	0.154	0.163
h máx.	0.016	0.016
h min	0.01	0.01
d máx.	0.086	0.099
dmin	0.0813	0.0938
d1	0.068	0.078

Erros e soluções comuns

A seguir estão os 4 erros mais comuns que têm maior probabilidade de ocorrer ao instalar o parafuso de ancoragem de concreto auto-roscante com flange hexagonal, juntamente com as soluções correspondentes.

1.O diâmetro da broca está incorreto.

Desempenho: Foi utilizada uma broca 1-2 mm maior em diâmetro que o chumbador. Depois que o parafuso de ancoragem foi aparafusado, ele se soltou.

Motivo: O furo é muito grande e a rosca não consegue alcançar a parede interna do furo, resultando em nenhum engate eficaz.

Abordagem correta: Utilize uma broca com o mesmo diâmetro nominal do chumbador.

2. Limpeza insuficiente do furo ou limpeza incompleta do furo

Desempenho: A resistência varia muito durante a instalação.

Motivo: A poeira se acumula dentro do furo, impedindo o engate da linha.

O procedimento correto: Após a perfuração, sopre pelo menos 4 vezes até que o ar soprado esteja livre de poeira evidente. Alternativamente, você pode usar um aspirador de pó.

3.A profundidade de perfuração é insuficiente.

Desempenho: O parafuso de ancoragem foi totalmente apertado, mas o flange ainda não entrou em contato com o componente fixo.

Motivo: Profundidade do furo insuficiente.

A abordagem correta: A profundidade do furo deve ser 5-10 mm maior que a profundidade efetiva de embutimento do chumbador.

4.Incline ao apertar

Desempenho: O parafuso de ancoragem de concreto auto-roscante com flange hexagonal fica torto após ser aparafusado.

Motivo: A broca não está perpendicular ou o ângulo da chave usada durante a inserção está incorreto.

A abordagem correta: Manter a furadeira elétrica perpendicular ao substrato durante a perfuração; inicialmente, segure o parafuso de ancoragem no lugar com a mão ao aparafusá-lo.
