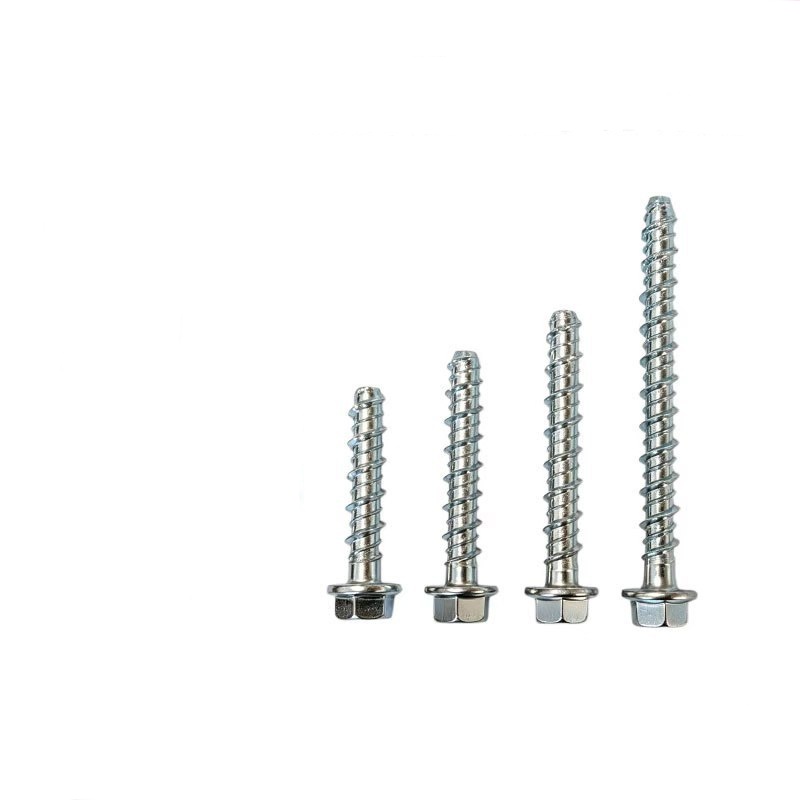

Parafuso de ancoragem de concreto autocortante com flange hexagonal

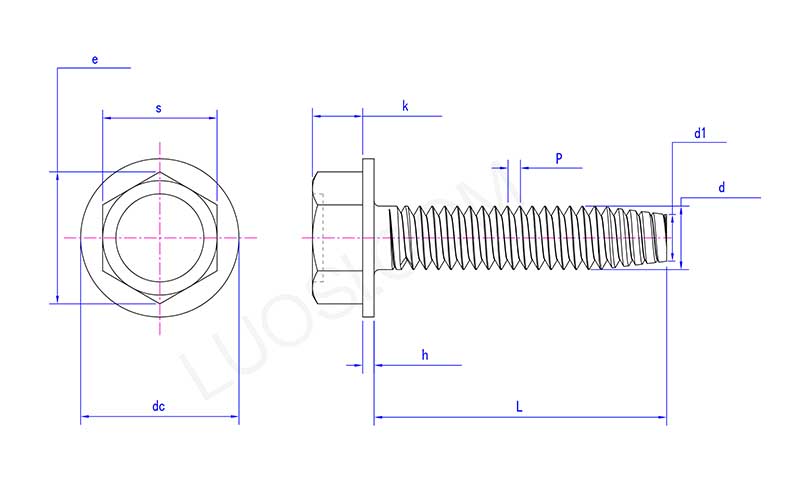

O parafuso de ancoragem de concreto autocortante com flange hexagonal da China Xiaoguo® é composto de cinco partes: a cabeça, o flange, o eixo, a rosca autocortante e a seção guia da cauda.

1. Cabeça de flange hexagonal

A cabeça tem formato hexagonal padrão e a largura dos lados opostos está em conformidade com as dimensões da cabeça hexagonal DIN. Abaixo da cabeça há um disco de flange formado integralmente.

Função:

Está disponível uma chave de soquete padrão ou chave de impacto com adaptador de cabeça hexagonal, simplificando a instalação.

O flange aumenta a área de contato com o componente fixo, evitando a compressão de materiais macios.

A parte inferior do flange é equipada com serrilhados radiais, que evitam o afrouxamento devido à vibração após o aperto.

2. A seção da haste e a seção de transição roscada

Transição da haste: Há uma haste leve curta (cerca de 2–3 mm) abaixo do flange de conexão. Isto evita que a raiz da rosca fique excessivamente concentrada e também proporciona uma superfície de apoio lisa para o flange.

3. Rosca autocortante/roscante

Rosca métrica padrão, com ângulo de perfil do dente de 60°, dentes afiados e aresta de corte.

O fio é assimétrico. A parte frontal do lado que avança é mais íngreme, enquanto a parte traseira é mais suave, o que favorece o corte do substrato.

4. Seção de orientação da cauda

Guie o parafuso de ancoragem de concreto autocortante com flange hexagonal no orifício perfurado para evitar qualquer desvio durante o engate inicial das roscas.

Parafuso de âncora concreto do auto corte da flange do hexágono VS parafusos de âncora tradicionais da expansão

Levando vários aspectos em consideração e fazendo uma comparação abrangente entre o parafuso de ancoragem de concreto com flange hexagonal e os parafusos de ancoragem de expansão tradicionais.

1.Uma comparação direta foi feita em termos de etapas de instalação, requisitos de substrato, capacidade de carga e desmontagem, etc.

Projeto de comparação Parafuso de ancoragem de concreto com flange hexagonal autocortante Parafusos de ancoragem de expansão tradicionais

Etapas de instalação ① Perfuração → ② Limpeza do furo → ③ Inserção ① Perfuração → ② Limpeza do furo → ③ Inserção do tubo de expansão → ④ Bater na cabeça do cone → ⑤ Apertar a porca

Ferramentas de instalação Furadeira de impacto + chave de soquete / chave de impacto Furadeira de impacto + martelo + chave inglesa

É necessário atacar? Não é necessário. Obrigatório

Requisitos de margem/espaçamento pequeno grande

Risco do material de base Sem tensão de expansão, não causa fissuras no concreto Tensão de expansão excessiva pode levar à fissuração do concreto

Estará em operação imediatamente após a instalação? Sim Sim

2. Comparação do tempo de instalação (operação por uma única pessoa, parafuso de ancoragem único)

Parafuso de ancoragem de concreto autocortante com flange hexagonal: aproximadamente 40 a 60 segundos (perfuração + limpeza + inserção)

Parafusos de ancoragem de expansão tradicionais:Aproximadamente 90 - 120 segundos (perfuração + limpeza + inserção + rosqueamento + aperto)

3. Custos de retrabalho e reparo

Parafuso de ancoragem de concreto autocortante com flange hexagonal: Durante a instalação, uma chave de torque pode controlar facilmente o torque e não quebrará o concreto.

Chumbadores de expansão tradicionais:Durante o processo de instalação, foi aplicada força excessiva, causando rachaduras no concreto. É necessário retirar a peça antiga e fazer um novo furo, o que é demorado e também pode afetar o aspecto.
