Adaptador de plugue de óleo macho hexagonal oco

O design da cabeça hexagonal do produto de estoque da Xiaoguo® "Adaptador de plugue de óleo macho hexágono oco" é adequado para transmissão de alto torque. O uso de uma chave ou soquete padrão para operação garante uma fixação segura sem qualquer afrouxamento.

Modelo:DIN910

Enviar consulta

Descrição do produto

O adaptador de plugue de óleo macho hexagonal oco é um componente de conexão de tubo hidráulico/pneumático que tem formato externamente hexagonal, apresenta uma estrutura de furo passante axial e emprega uma interface de rosca externa. Essencialmente, é um "tampão roscado hexagonal com furo central", que pode vedar as portas como um tampão normal e também permite funções adicionais, como teste de pressão, exaustão, amostragem ou conexão temporária de instrumentos através de sua estrutura oca.

Em comparação com os plugues sólidos comuns, a principal diferença está no seguinte: os plugues sólidos podem simplesmente vedar, enquanto o adaptador hexagonal oco é um "canal multifuncional" que pode realizar várias operações de diagnóstico e manutenção sem desmontar o sistema.

Modelo NÃO.	DIN910	Sulco	Hexágono
Conexão	Parafuso Comum	Estilo de cabeça	Hexagonal
Padrão	DIN, GB, ANSI, BSW, JIS, GOST	Nota	8.8
Passo (P)	1,1 - 1,8 mm	Diâmetro	M3-M24
Comprimento	6-50mm	Superfície	Cor Primária

Especificações padrão

O adaptador de plugue de óleo macho hexagonal oco está em conformidade principalmente com os padrões DIN (Padrões Industriais Alemães), ISO (Organização Internacional para Padronização) e GB (Padrões Nacionais Chineses), etc.

（1）Padrões DIN: Um dos padrões mais universais. As especificações são claras. DIN 910 é uma norma específica para parafusos de fenda hexagonal com ombros, apresentando roscas cilíndricas (paralelas) e degraus de batente, conseguindo vedação através de arruelas substituíveis. Outros padrões relacionados incluem DIN 908 (parafusos hexagonais internos), DIN 906 (parafusos de rosca cônica hexagonal) e DIN 909 (parafusos externos de rosca cônica hexagonal).

（2）Padrões ISO e GB: Aplicações de Internacionalização e Localização. ISO 9974-4 é um padrão internacional que define completamente as dimensões, projetos e métodos de teste para porcas hexagonais externas e internas usadas em transmissão de fluidos em geral e equipamentos em geral. GB/T 2878.4-2011 e GB/T 43077.4-2023 adotam respectivamente os padrões ISO 6149-4 e ISO 9974-4 de maneira equivalente. As porcas hexagonais que atendem a essas normas nacionais podem ter uma pressão máxima de trabalho de até 63 MPa (aproximadamente 630 bar).

Método de vedação de característica principal do tipo de rosca padrão

DIN 906 Cônico (R) Encaixe sextavado, sem colar Metal com metal (rosca cônica)

DIN 908 Paralelo (G/M) Encaixe hexagonal, com colar Anel de vedação substituível (cobre, ED, O-ring)

DIN 910 Paralela (G/M) Cabeça sextavada, com colar Anel de vedação substituível

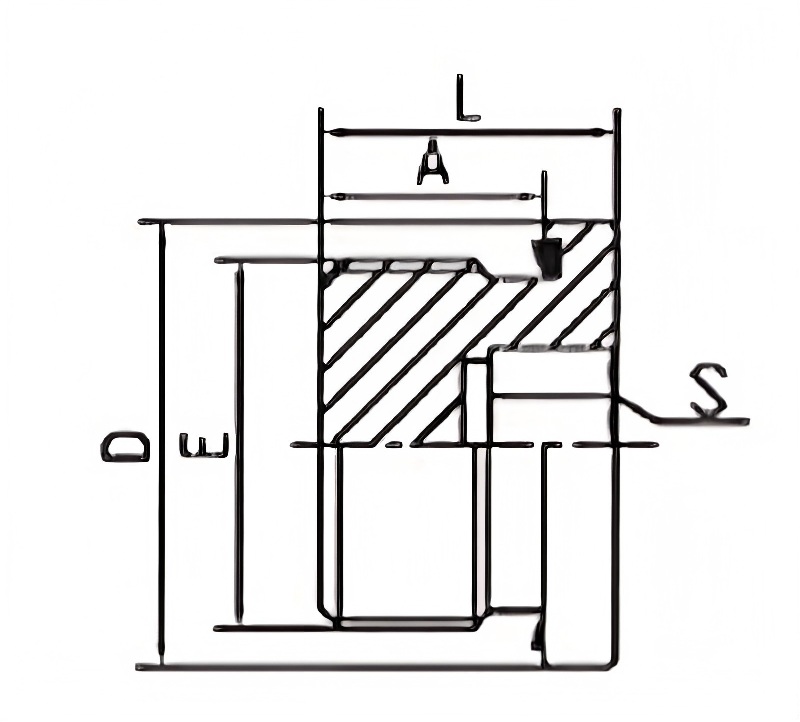

NÚMERO DA PARTE	FIO	ED CATIVO	DIMENSÕES
NÚMERO DA PARTE	E	ED CATIVO	A	L	S	D	NM
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Perguntas frequentes

（1）Quais padrões seus produtos atendem?

Nosso adaptador de plugue de óleo macho hexagonal oco é fabricado de acordo com o padrão DIN 910 (roscas paralelas com bucha, anel de vedação substituível) e o padrão DIN 909 (roscas cônicas, vedação metal com metal).

（2）Quais materiais podem ser usados para o adaptador de plugue de óleo macho hexagonal oco?

Os materiais padrão incluem aço carbono (graus 4,8, 6,8, 8,8, 10,9, 12,9), aço inoxidável (A2-70, A4-80, 304, 316), latão e alumínio. Também fornecemos ligas de aço para aplicações de alta resistência.

（3）Você fornece amostras? Qual é o prazo de entrega das amostras?

Sim, amostras grátis estão disponíveis para tamanhos padrão. As amostras em estoque são enviadas dentro de 3 a 5 dias por expresso (DHL/FedEx). Amostras personalizadas requerem de 15 a 20 dias para produção.
