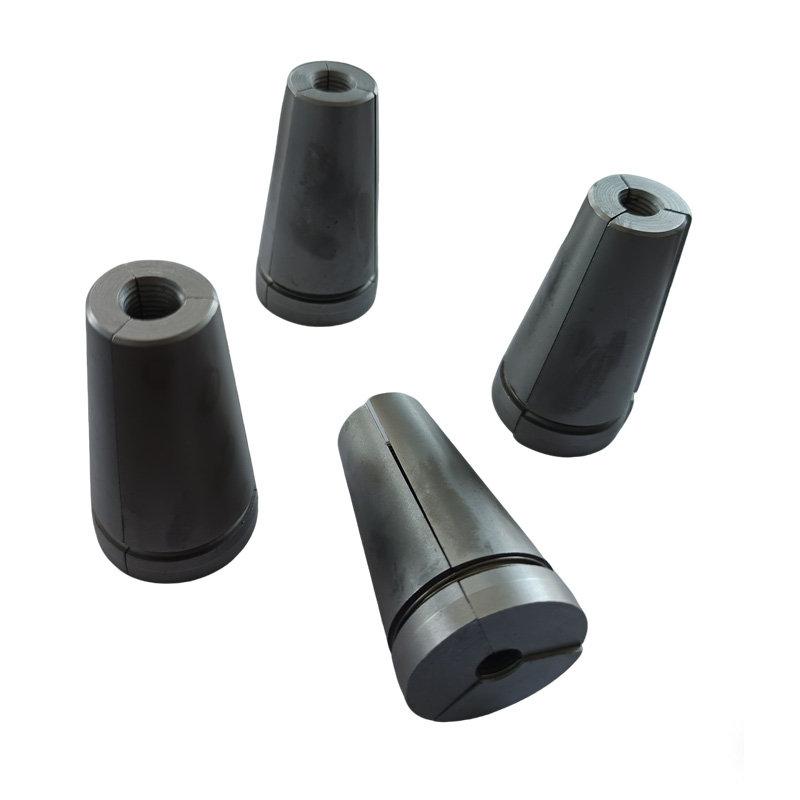

Cunhas de âncora pós-tensão

Desempenho chave

O desempenho das cunhas de ancoragem pós-tensão determina diretamente a segurança estrutural e a durabilidade de grandes projetos, como pontes e edifícios. Escolhendo Xiaoguo®, você obterá uma garantia confiável que pode suportar os mais rigorosos padrões.

（1） Eficiência de ancoragem de carga estática

Coeficiente de eficiência ηa ≥ 0,95

Se o sistema de ancoragem pode utilizar eficientemente toda a resistência dos fios de aço

（2） Tensão total final

εapu ≥ 2,0%

Mede a ductilidade do sistema de ancoragem no estado final para evitar falhas frágeis

（3） Desempenho de fadiga

Nenhuma falha após 2 milhões de ciclos de carregamento

Garante que estruturas, como pontes e torres de turbinas eólicas, que estão sujeitas a cargas dinâmicas de longo prazo, não irão falhar devido à fadiga.

（4） Perda por fricção na área de ancoragem

Perda total na abertura da âncora + abertura do trompete ≤ 6%

Reduz a perda de pré-esforço efetivo causada pelo atrito, afetando a eficiência do tensionamento e o controle de custos.

（5）Quantidade de retração do bloco de cunha

Âncora de baixa retração ≤ 0,5mm; Âncora comum ≤ 6mm

Isto afeta diretamente a precisão do estabelecimento do pré-esforço. Quanto menor for a retração, menor será a perda de pré-esforço durante o estabelecimento.

（6） Requisitos de dureza:

Cunhas de ancoragem pós-tensão: HRC 58-65; Placa de ancoragem: HB ≥ 251

Certifique-se de que a superfície das peças seja resistente ao desgaste e não se deforme ou desmorone sob grande pressão.

Classificação

As cunhas de âncora de pós-tensão podem ser classificadas em vários tipos. Os principais critérios de classificação baseiam-se no número de peças, na forma dos dentes internos e na forma do cone externo. As características estruturais e usos correspondentes

【1】o número de peças

（1）Duas peças

Características estruturais: Duas placas de fixação simétricas em forma de cunha, quando combinadas, formam um orifício circular no meio

Aplicações típicas: Âncora de trabalho permanente, para uso único

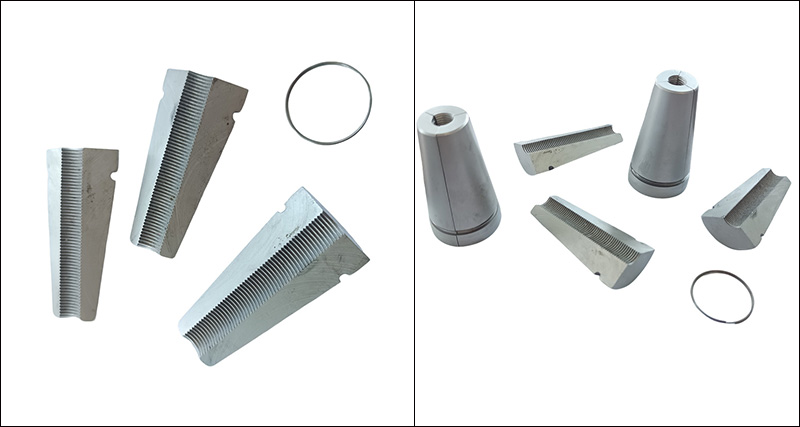

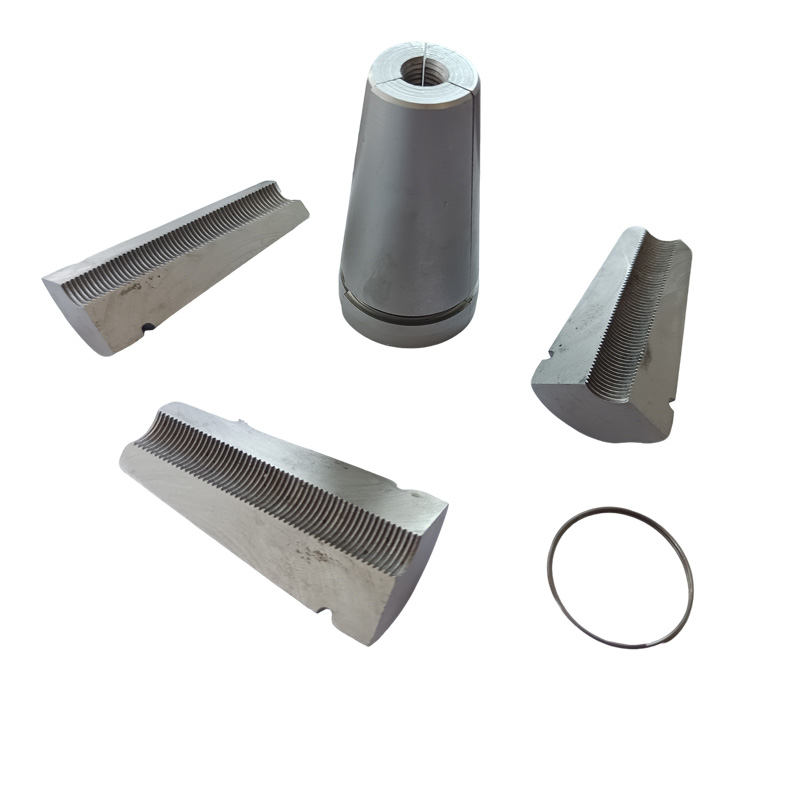

（2）Três peças

Características estruturais:Três placas de fixação em forma de cunha divididas uniformemente, com espaços entre elas, requerem uma bobina de mola para coordenação

Aplicações típicas: âncora de ferramenta, reutilizável

【2】a forma dos dentes internos

（1） Dentes circulares

Características: As cunhas de ancoragem pós-tensão possuem vários dentes salientes circulares independentes, com pontas afiadas.

Fios de aço aplicáveis: Fio de aço padrão (estrutura 1×7)

（2） Rosca espiral

Características: Rosca interna em espiral contínua

Fios de aço aplicáveis: feixe de fios de aço de alta resistência ou reforço protendido especial

（3） Tipo de combinação

Características: Dentes circunferenciais + Sulcos longitudinais

Fios de aço aplicáveis: Melhora a remoção de cavacos e o desempenho de engate

【3】a forma do cone externo

（1） Superfície cônica única

Características da superfície cônica:Toda a superfície tem um único cone (o mais comum)

（2） Superfície cônica dupla

Características da superfície cônica:Há uma transição de pequeno ângulo perto da extremidade grande, melhorando a distribuição de forças

（3）Com seção de orientação

Características da superfície cônica: Uma seção guia cilíndrica se estende desde a extremidade pequena, facilitando a inserção inicial
