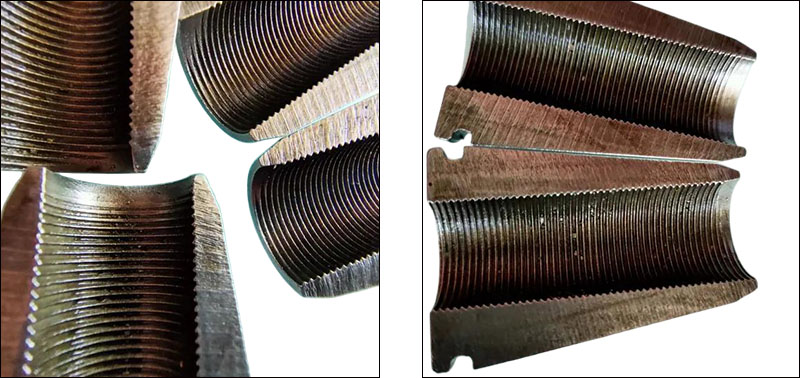

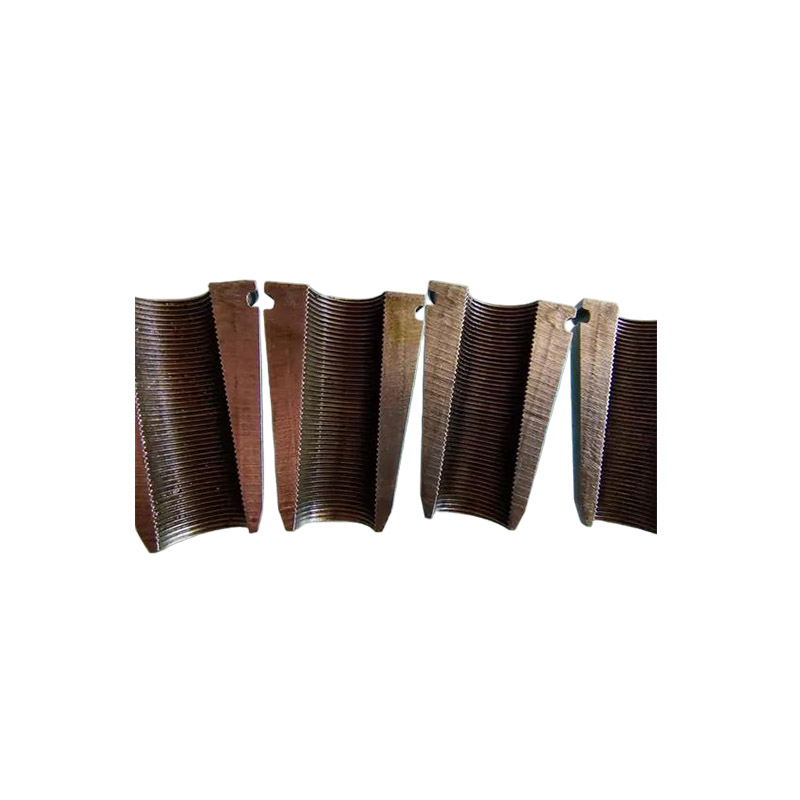

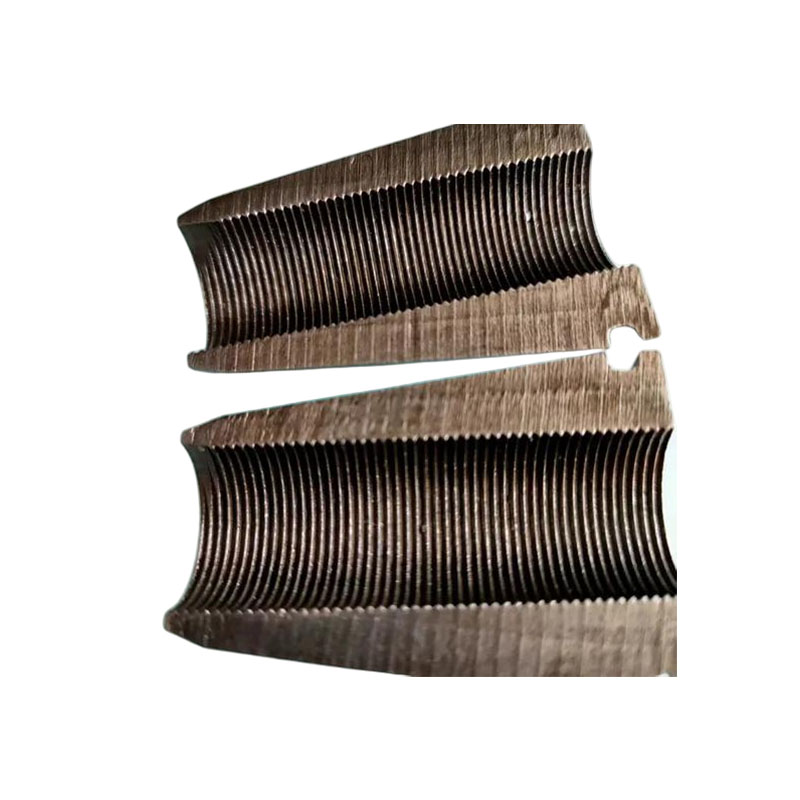

Cunha de aperto do cabo de pós-tensão

Campos de aplicação

As cunhas de fixação de cabos de pós-tensão são quase os componentes principais em todas as estruturas de concreto que exigem grandes vãos, alta capacidade de carga e alta durabilidade.

（1） Infraestrutura de transporte

• Projetos de pontes (para estradas, ferrovias, viadutos urbanos)

• Transporte ferroviário (metrô leve, metrô)

• Portos e docas

Ancore fios de aço protendido para aumentar a capacidade de suporte de carga estrutural e a resistência a trincas, além de prolongar a vida útil.

（2）Arquitetura e Engenharia Civil

• Prédios altos e super altos

• Grandes edifícios públicos (instalações esportivas, centros de convenções)

• Oficinas industriais e armazéns

• Levantamento de objetos pesados ​​e reforço estrutural

As cunhas de fixação de cabos de pós-tensão são utilizadas em estruturas críticas que suportam grandes cargas e também são empregadas na reforma e reforço de edifícios existentes.

（3） Energia e instalações industriais

• Geração de energia eólica (ancoragem de fundações de torres de turbinas eólicas)

• Usinas nucleares (estruturas especiais, como navios de contenção)

• Tanques de armazenamento de GNL (concreto protendido de baixa temperatura)

• Fundações de grandes equipamentos industriais

Para garantir sua estabilidade sob cargas cíclicas, como ventos fortes

（4） Projetos hidrelétricos e de conservação de água

• Barragens e usinas hidrelétricas

• Reforço de taludes e túneis

• Engenharia subterrânea

Reforçar o corpo da barragem, o maciço rochoso das encostas íngremes e criar túneis ao redor da rocha para evitar deslizamentos de terra e colapsos.

（5） Campos especiais e emergentes

• Reforço geotécnico e de fundações

• Reparo e renovação estrutural

• Engenharia antimagnética e anticorrosão

Aplicado em reforço de fundações, substituição de rolamentos de pontes, correção de alinhamento de edifícios, etc. Em ambientes especiais, pode ser utilizado em combinação com barras de FRP (materiais compósitos reforçados com fibra).

Função Central

A cunha de aperto do cabo pós-tensão é um componente de ancoragem crucial em estruturas de concreto protendido pós-tensionadas. Suas funções principais podem ser resumidas da seguinte forma:

（1） Fixação e ancoragem de cabos de aço

Depois de tensionados os cabos de protensão, os blocos em cunha prendem firmemente os cordões de aço (ou feixes de fios de aço), evitando que eles se retraiam ou escorreguem, e travando a força de tensão na extremidade de ancoragem.

（2） Transmissão de pré-esforço para a estrutura de concreto

A cunha de aperto do cabo de pós-tensão transfere a tensão dos fios de aço para as placas de ancoragem, que então passam a força através das placas de ancoragem para os componentes de concreto, estabelecendo assim um pré-esforço eficaz a longo prazo em toda a estrutura, aumentando a resistência à fissuração, rigidez e capacidade de carga da estrutura.

（3） Alcançando "travamento automático" e "anti-afrouxamento"

Ao aproveitar as características geométricas em forma de cunha, um efeito de autotravamento é gerado entre o bloco em cunha e o furo cônico da placa de ancoragem quando submetido à força - quanto maior a força de tração, mais apertado o bloco em cunha é fixado, garantindo assim que a estrutura não se soltará durante seu período de serviço.
