Digite um parafuso de flange de 12 pontos

Os parafusos de flange de 12 pontos são prendedores com 12 cantos na cabeça com uma superfície do flange. Eles têm muitos pontos de contato e não são fáceis de escorregar quando apertados com ferramentas. Os parafusos produzidos pela XiaoGuo® Factory são duráveis e podem suportar condições duras de trabalho. Você pode fazer um pedido a qualquer momento.

Enviar consulta

Descrição do produto

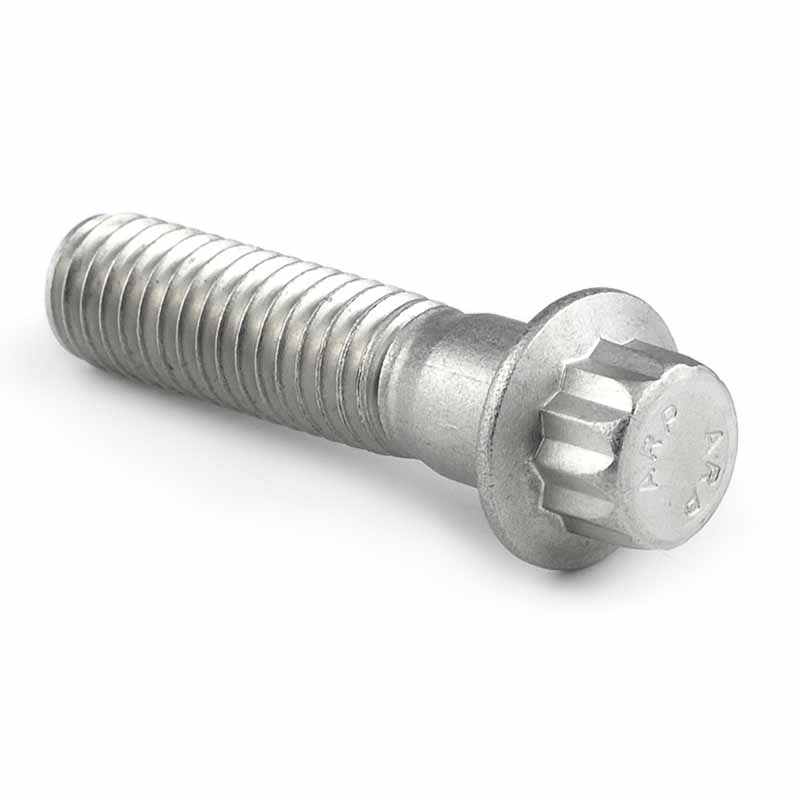

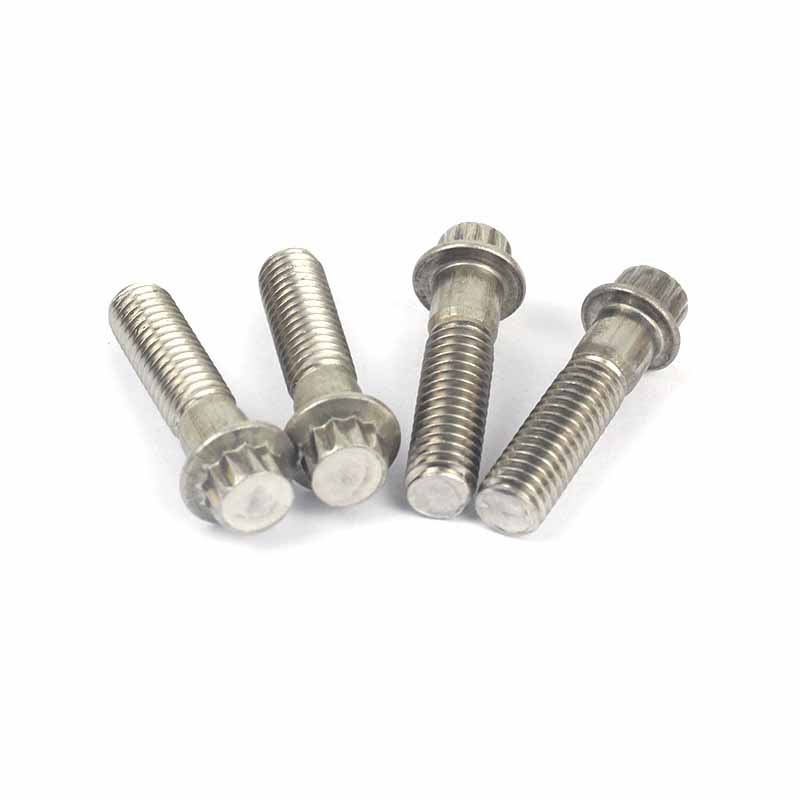

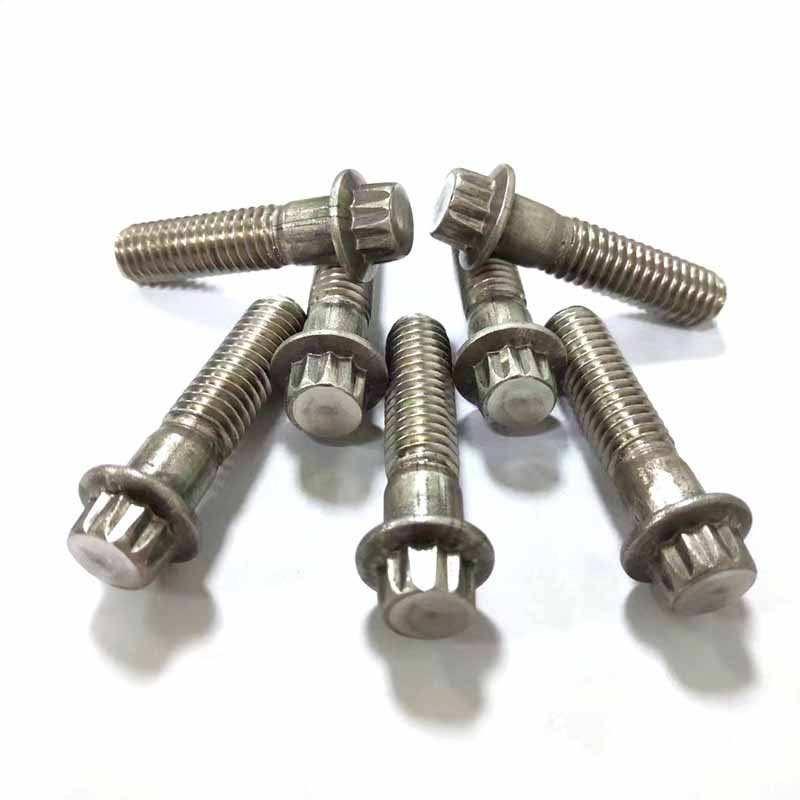

O parafuso de flange do tipo A de 12 pontos tem 12 cantos na cabeça e pode ser usado em conjunto com uma chave de soquete dedicada de 12 cantos. Há uma placa de flange abaixo da cabeça do parafuso. O corpo da haste é cilíndrico e possui uma estrutura escalonada com seções de haste lisa e seções totalmente rosqueadas.

Type A 12 Point Flange Screw

Características

Os parafusos de flange A 12-Piont requerem mangas especiais. Esses 12 projetos de manga permitem que você os ferra em espaços estreitos, onde outros parafusos não podem. O flange embutido funciona de maneira semelhante a uma junta, economizando uma peça adicional. É muito conveniente para compartimentos estreitos do motor ou painéis de controle.

Os parafusos de flange de 12 pontos podem acelerar a velocidade de montagem. O design do flange não requer uma junta separada e a unidade de acionamento de 12 ângulo é mais capaz de aceitar mangas em mais ângulos do que os parafusos hexagonais. Para linhas de produção que fabricam aparelhos ou máquinas elétricas, a velocidade é mais rápida.

Os parafusos do tipo A 12-Piont podem impedir o afrouxamento devido à vibração. O flange aumenta o atrito com a superfície. Pode ser usado para bombas, compressores ou qualquer componente que vibram sem a necessidade de bloquear as juntas. Os flanges integrados podem reduzir a altura e são altamente adequados para dispositivos eletrônicos ou componentes de precisão.

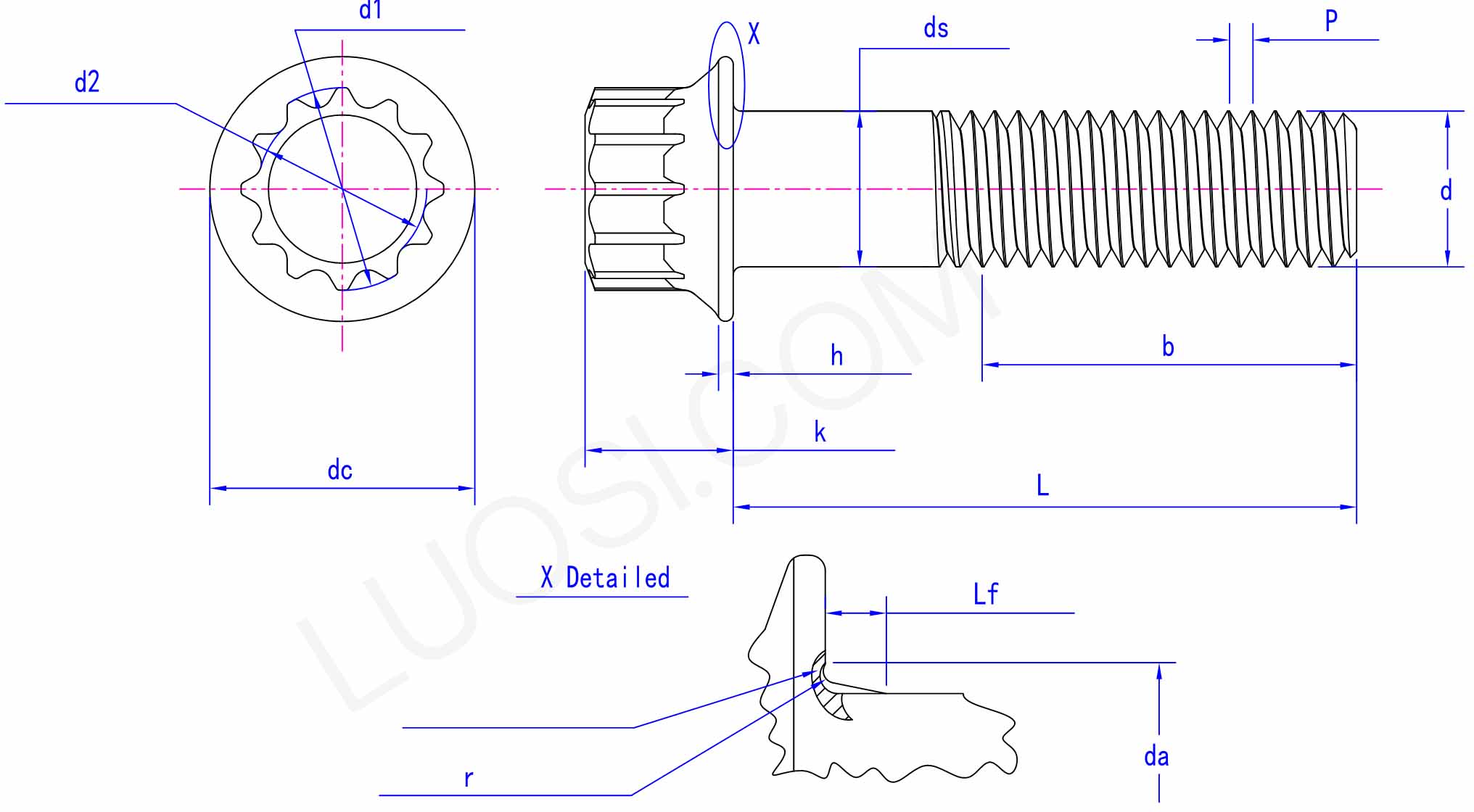

Parâmetros do produto

seg	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
Ds min	5	6	8	10	12	14	16	20
ds max	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
DC Max	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
H min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k max	5	6	8	10	12	14	16	20
d1 max	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
D1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 max	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
D2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
Sim max	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
LF MAX	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r máx	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
R min	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Vantagens

O maior ponto de venda do parafuso de flange de 12 pontos é que eles têm força de fixação particularmente forte. Devido ao design da cabeça de 12 ângulo, ao usar uma chave de soquete para apertar, uma força maior pode ser aplicada para fixar firmemente o parafuso no lugar. Seu desempenho anti-alojamento é muito óbvio nas máquinas que executam na fábrica e nos veículos em movimento. Eles podem reduzir os riscos de segurança e as falhas do equipamento causadas pelo afrouxamento.
