Parafusos de flange tipo B 12 Piont

Os parafusos de flange tipo B 12 pion são especialmente projetados para projetos que exigem estabilidade adicional. É mais fácil para você controlar ao apertar. A base do flange pode distribuir a pressão e evitar danos. A Xiaoguo® Company possui um estoque rico. Você pode entrar em contato conosco a qualquer momento.

Enviar consulta

Descrição do produto

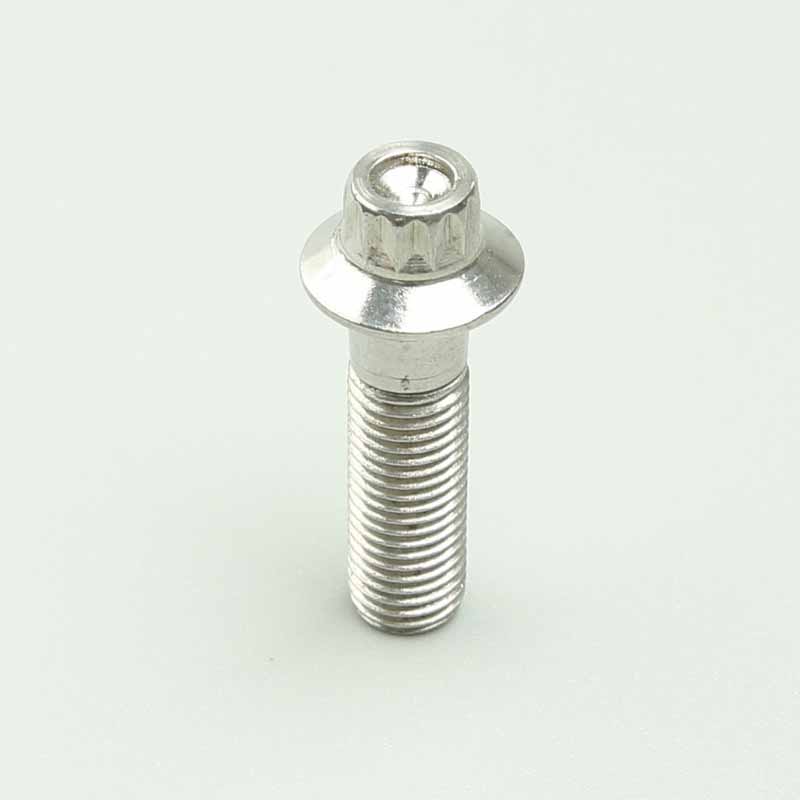

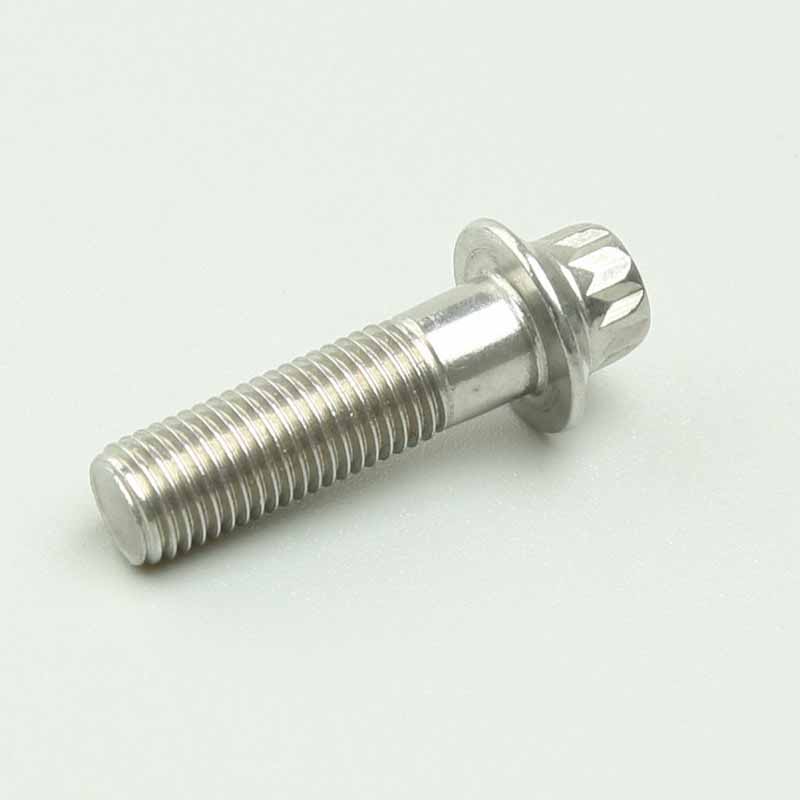

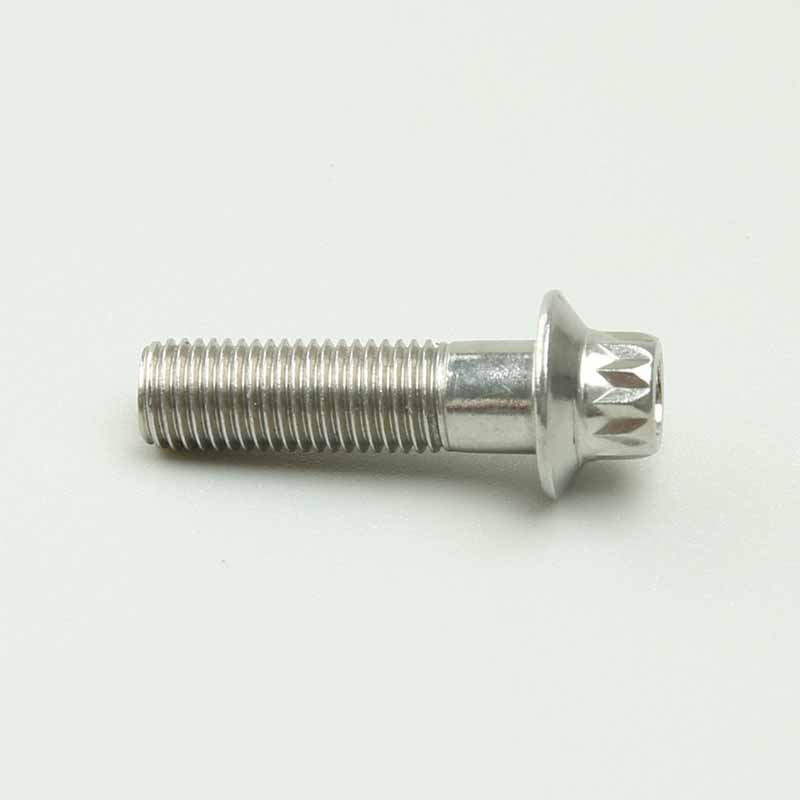

Parafusos de flange tipo B 12 piontem 12 cantos na cabeça e uma placa de flange na parte inferior. É mais fácil de apertar e menos propenso a escorregar. O flange inferior é como uma pequena junta, que pode aumentar a área de contato com o objeto fixo e atender a diversos requisitos de instalação.

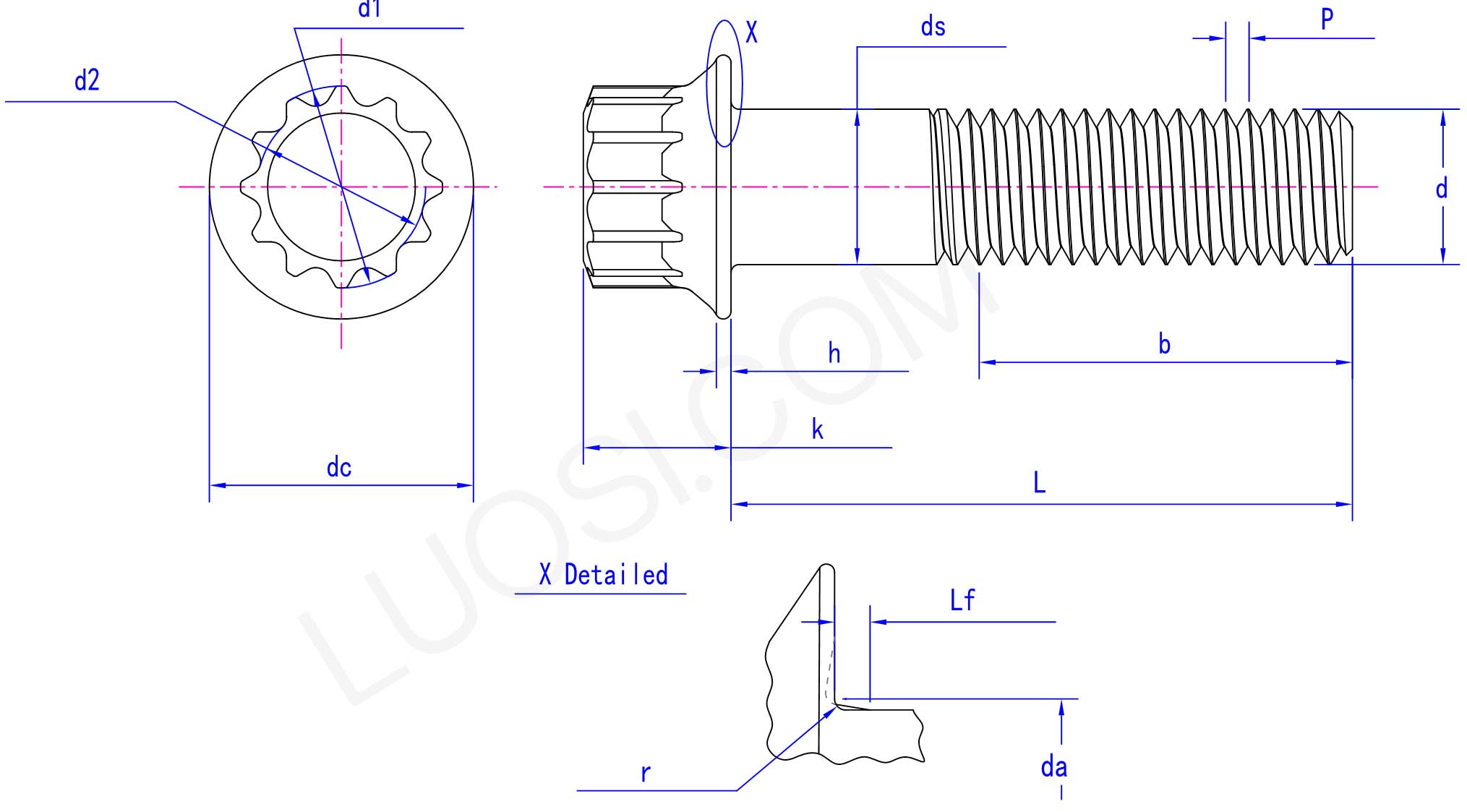

Parâmetros do produto

seg	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds máx.	5	6	8	10	12	14	16	20
DS mínimo	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
CC máx.	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
H min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k máx.	5	6	8	10	12	14	16	20
d1 máx.	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
D1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 máx.	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
D2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
Sim, máximo	5.6	6.7	8	11	13	15	17.5	22
Lf máx.	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
BF mínimo	0.7	0.8	1	1	1	1	1.6	2.1
Rmin	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Aplicativo

Os parafusos tipo B de 12 pontos são adequados para mangas ultrabaixas. O design de cabeça rasa é adequado para situações onde os parafusos de flange padrão não podem ser apertados, como compartimentos de motor estreitos ou dispositivos eletrônicos compactos. Os flanges ainda podem ser usados como juntas embutidas. Pode ser usado para motores de correia transportadora ou bases de bombas sem juntas de travamento.

Tipo B 12pEu souparafusos são utilizados para montagem de caixas de engrenagens agrícolas. A caixa de velocidades da tomada de força de um trator está sujeita a lama e impactos. Eles podem selar os flanges do casco em todas as estações. A superfície inferior serrilhada do flange pode morder o metal e é mais resistente à vibração e ao afrouxamento do que as juntas lisas. Ao realizar manutenção em campo, use luvas de impacto de 12 pontos para aparafusar esses parafusos.

A turbina aquecerá e ficará vermelha durante a operação. Os parafusos de 12 pontos tipo B podem fixar a placa de isolamento térmico e não se soltam. O coeficiente de expansão térmica do flange corresponde ao da placa isolante de aço inoxidável, o que pode evitar deformações. Use uma chave de catraca elástica de 12 pontas perto do tubo de escape. Não reutilize - a ciclagem térmica enfraquecerá a resistência do metal. A ausência de um fará com que o chicote elétrico derreta.

Recursos do produto

Tipo B 12pioneiroos parafusos de flange têm uma estrutura única. A estrutura exclusiva de 12 cantos e placa flangeada, com 12 cantos, torna o aperto mais preciso. A placa de flange também pode evitar que os parafusos fiquem presos no material fixo. A superfície passou por tratamento de galvanização para maiormelhorar sua capacidade antiferrugem.

Type B 12-Piont flange screws
