Pinos de solda de projeção tipo TD

O design dos pinos de solda de projeção tipo TD conduz à formação de uma conexão segura na superfície do metal. A parte saliente pode concentrar o calor da soldagem, tornando o processo de soldagem rápido e estável. A Xiaoguo® Company segue rigorosamente os padrões IFI 148-3-2002 para produção.

Modelo:IFI 148-3-2002

Enviar consulta

Descrição do produto

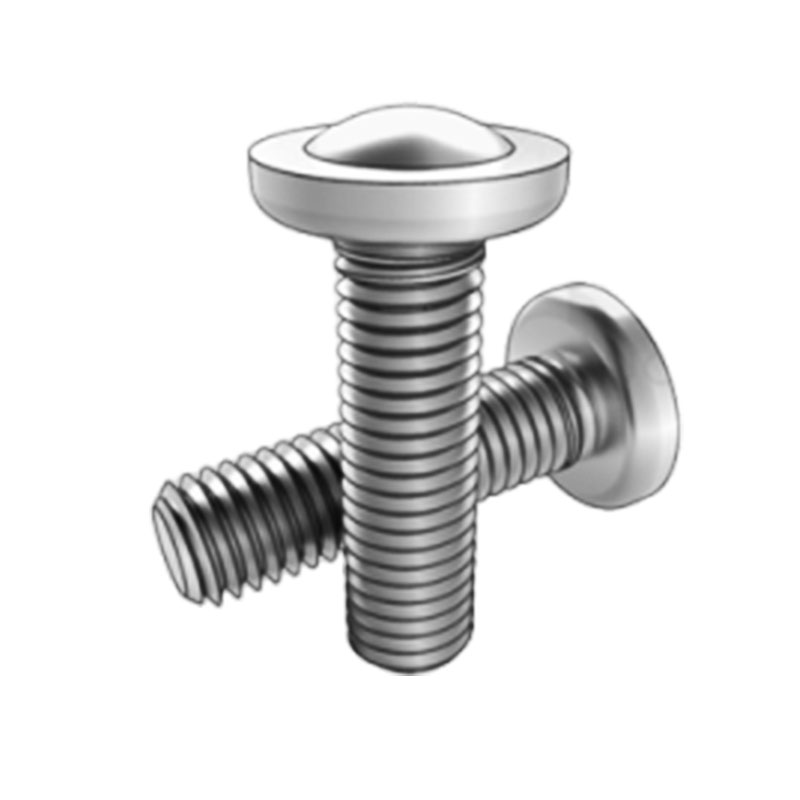

Os pinos de solda por projeção tipo TD possuem cabeça redonda, com corpo de haste roscada fixado abaixo. A área de transição entre a cabeça e a haste é muito suave e regular. Existem vários tamanhos e comprimentos de rosca disponíveis, que podem ser adaptados a vários cenários que requerem fixação por soldagem.

Parâmetros do produto

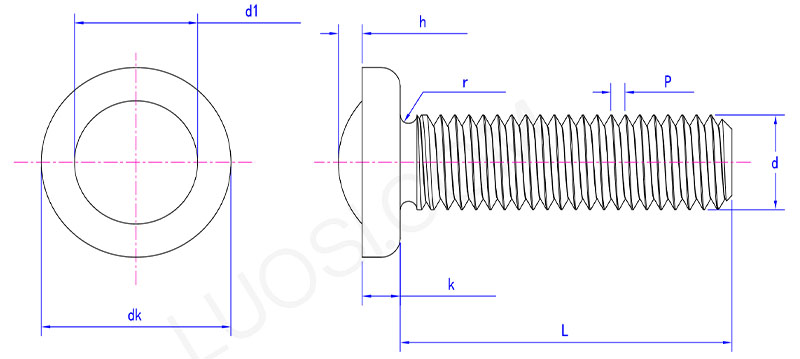

type TD projection weld stud parameter

seg	#6	#8	#10	1/4	16/05	3/8	1/2
P	32	32	24	20	18	16	13
dk máx.	0.26	0.323	0.385	0.51	0.63	0.755	1.005
não min	0.24	0.303	0.368	0.485	0.605	0.725	0.975
k máx.	0.046	0.052	0.068	0.083	0.099	0.114	0.146
quilômetros	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d1 máx.	0.143	0.169	0.195	0.255	0.317	0.38	0.505
d1 minuto	0.133	0.159	0.185	0.245	0.307	0.37	0.495
h máx.	0.027	0.028	0.028	0.031	0.031	0.033	0.035
h min	0.022	0.023	0.023	0.026	0.026	0.028	0.03
r máx.	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Aplicativo

Os pinos de solda de projeção TD são comumente usados na indústria automotiva. Na fabricação de componentes como carrocerias e chassis de automóveis, é comum fixar várias peças pequenas no lugar. Por exemplo, instalar os mecanismos de bloqueio nas portas do carro ou fixar os pequenos suportes no chassis. Depois de usar esses métodos, os componentes do carro não tremerão nem emitirão ruídos anormais durante a condução.

Os pinos de solda de projeção tipo TD são diferentes dos parafusos comuns. Com este formato especial da cabeça, durante o processo de soldagem, a corrente pode ser mais concentrada e a distribuição do calor é mais uniforme. A qualidade da junta soldada é particularmente estável. Além disso, a rosca é processada com muito cuidado e fica muito lisa quando a porca é apertada, sem ficar presa.

Os pinos de solda de projeção tipo TD são usados na montagem de eletrodomésticos. Por exemplo, ao montar a carcaça externa de uma máquina de lavar, é necessário fixar o suporte do motor no interior, soldar esta coluna de parafuso na carcaça externa, depois instalar o suporte para cima e apertar a porca. As prateleiras da geladeira são fixas e os pequenos componentes da unidade externa do ar condicionado são instalados. Usar este método para soldagem torna-o resistente e conveniente.

Recursos do produto

Os pinos de solda por projeção tipo TD oferecem conveniência e resistência na soldagem. Ao soldar, é extremamente conveniente. Basta colocar a soldagem nele, sem necessidade de se preocupar com o alinhamento. Uma vez ligados, os parafusos e a soldagem serão fundidos muito rapidamente, com eficiência extremamente alta. Além disso, a soldagem é extremamente resistente. Quer seja puxado ou sacudido, não se soltará facilmente.
