Parafuso prisioneiro de solda de projeção tipo U3

Os pinos de solda por projeção tipo U3 são fáceis de soldar em superfícies de aço e suas roscas métricas se ajustam perfeitamente às porcas padrão. É altamente adequado para conexões rápidas em projetos metálicos. O fornecedor Xiaoguo® segue rigorosamente os padrões da IFI 148-1-2002.

Modelo:IFI 148-1-2002

Enviar consulta

Descrição do produto

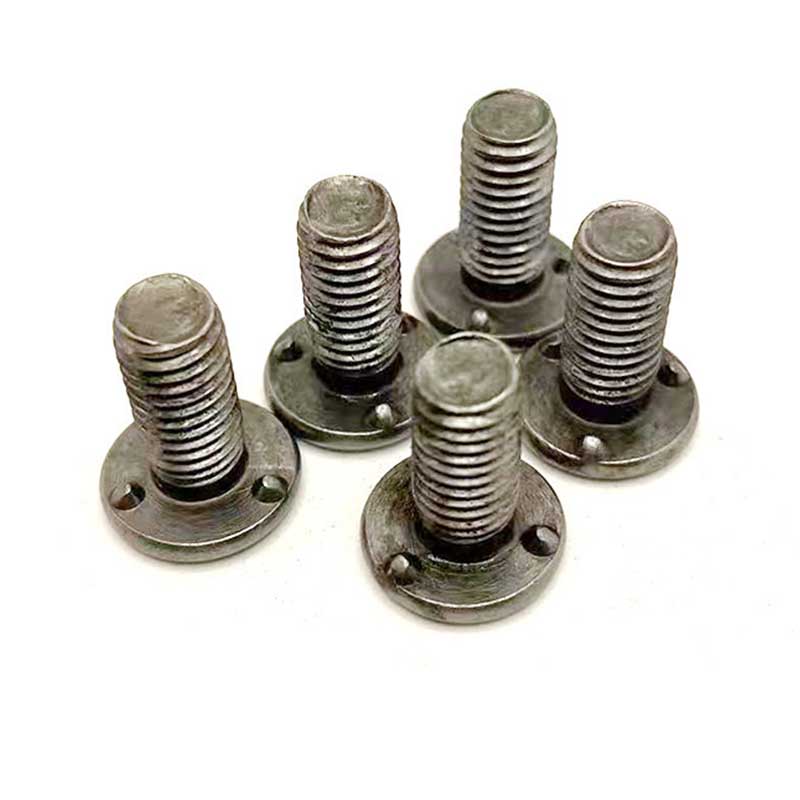

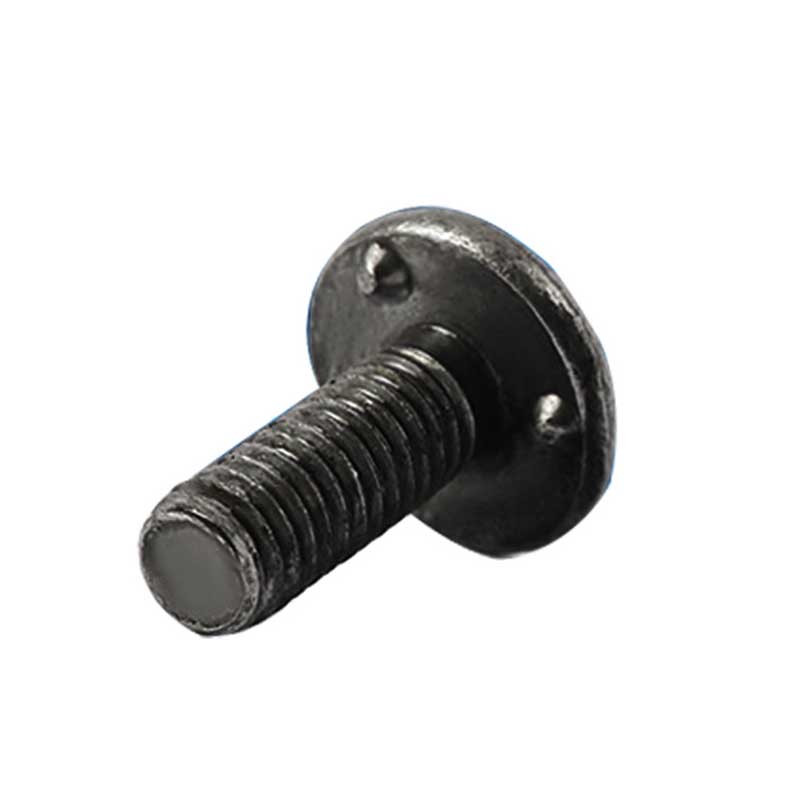

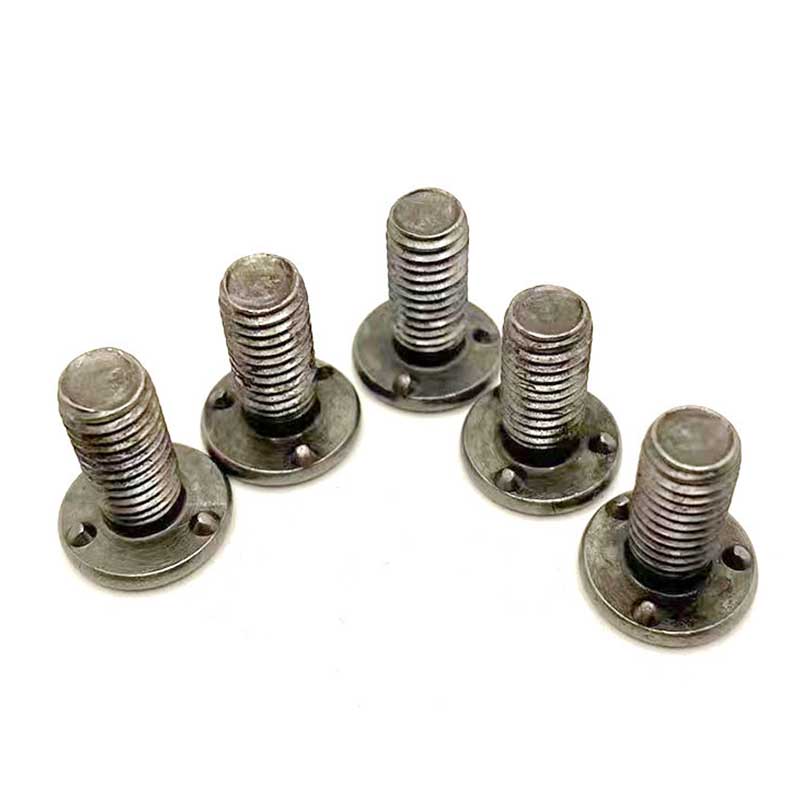

O pino de solda de projeção tipo U3 é uma peça de fixação projetada especificamente para instalações de soldagem. Pela aparência, existem três pequenas saliências distribuídas simetricamente abaixo da cabeça deste pino, e essas três saliências são as principais estruturas usadas para soldagem.

Aplicativos e parâmetros

seg	#4	#6	#8	#10	1/4	16/05	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
DK máx.	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
DK min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k máx.	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
K min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 máx.	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 meu	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h máx.	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r máx.	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

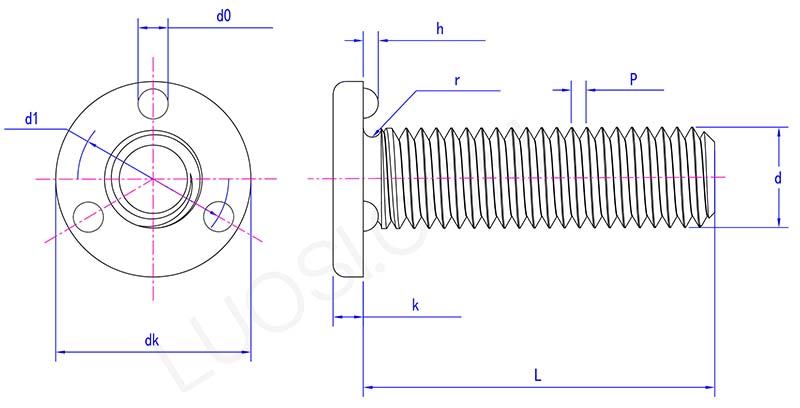

Type U3 projection weld stud parameter

Os pinos de solda de projeção tipo U3 podem ser usados para fixar chicotes elétricos de reboque. Eles podem resolver o problema de braçadeiras presas no chicote elétrico do trailer. Solde-os diretamente na estrutura do trailer a cada 30 centímetros. Seu anel de soldagem anular derrete completamente e a velocidade de soldagem é rápida. O dispositivo de fixação do chicote de fios é fixado no pino sem a necessidade de perfuração. Em estradas irregulares, o seu desempenho sísmico é melhor do que o dos suportes colados.

Os pinos de solda de projeção tipo U3 são usados para a construção de suportes de painéis solares. Se você deseja instalar trilhos solares em um telhado ondulado fino, eles podem evitar vazamentos. Solde o trilho solar através do painel do telhado até a terça abaixo. A vedação termofusível pode impedir a entrada de água. Fixe o trilho-guia diretamente nos pinos com parafusos.

Pinos de solda de projeção tipo U3 para fixação em trilhos transportadores. Os parafusos-guia da estrutura fina caíram, então você pode usá-los para reforçar o suporte. Solde ao longo da estrutura a cada 18 polegadas. Fixe o trilho-guia aos pinos com parafusos. Reduza o tempo de inatividade em fábricas de alimentos causado pelo desprendimento da linha.

Soldagem

Pinos de solda de projeção tipo U3 durante a soldagem, as três saliências abaixo da cabeça podem entrar em contato total com a superfície da peça de trabalho. Através do calor gerado pela corrente de soldagem, as saliências e a peça rapidamente derretem e se fundem, formando uma conexão muito estável que pode suportar forças consideráveis de tração e cisalhamento.
