Pinos de solda de projeção tipo UR

Os pinos de solda de projeção tipo UR produzidos pelo fornecedor Xiaoguo® atendem aos padrões da IFI 148-4-2002. Nas fábricas, eles são comumente usados para conectar componentes metálicos espessos, e a soldagem segura desses componentes é de vital importância. Podemos oferecer amostras grátis.

Modelo:IFI 148-4-2002

Enviar consulta

Descrição do produto

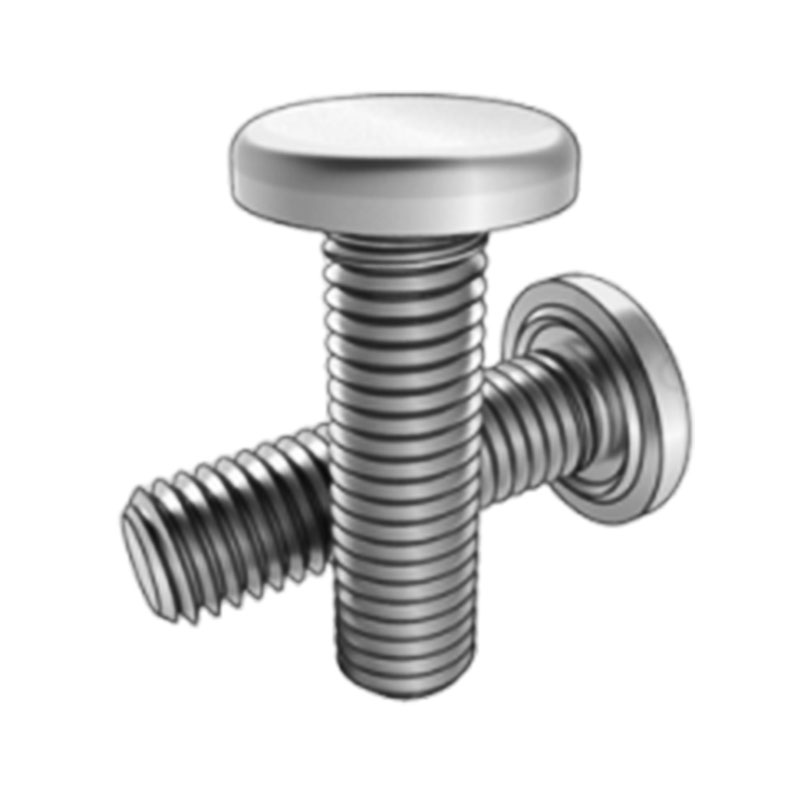

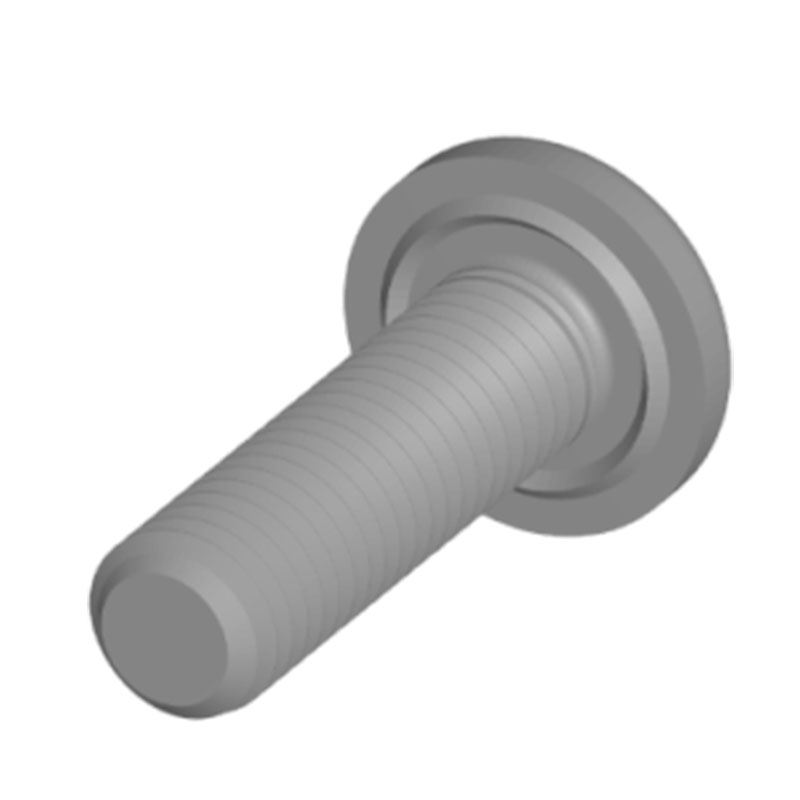

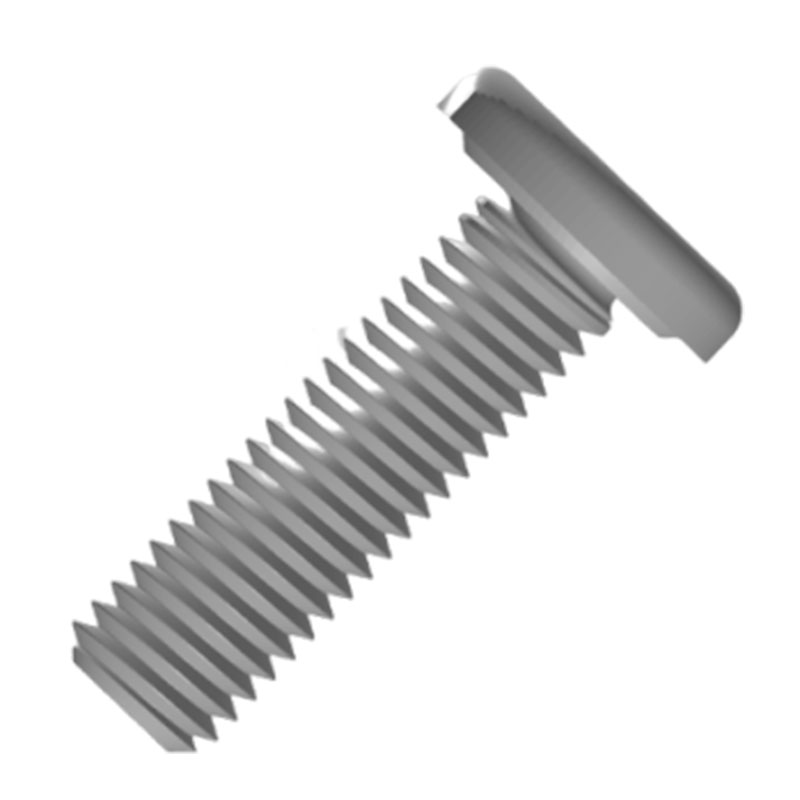

Os pinos de solda de projeção tipo UR têm um grande formato circular de cabeça plana, com uma superfície lisa e plana, o que pode aumentar a área de contato com a superfície do componente conectado. Eles são frequentemente usados na conexão de placas finas e componentes decorativos.

Recursos do produto

Os pinos totalmente rosqueados com ponta oval têm essencialmente fios que percorrem todo o pino, com uma extremidade estreitando-se gradualmente até uma cabeça oval. É como um guia, guiando suavemente os pinos nos orifícios durante a instalação. Isso significa que é menos provável que você danifique as roscas das peças, especialmente ao operar manualmente ou em espaços estreitos. Use uma porca padrão na outra extremidade.

Após a conclusão da soldagem, os pinos de solda de projeção tipo UR formam uma conexão de alta resistência com a peça de trabalho, capaz de suportar grandes forças de tração, forças de cisalhamento e vibrações. Mesmo durante o uso a longo prazo, quando sujeito a forças externas ou vibrações de equipamentos, é improvável que se solte ou caia, como na soldagem de nós de conexão entre vigas de aço e colunas de aço na construção de estruturas de aço, o que pode garantir a estabilidade da estrutura do edifício.

A precisão do processamento roscado dos pinos de solda de projeção UR é alta. Eles se encaixam de maneira firme e suave com porcas padrão ou componentes com roscas internas, e não haverá problemas como travamento ou deslizamento da rosca durante a instalação. Isto garante que a instalação subsequente de outros componentes possa ser concluída com facilidade e precisão, melhorando assim a qualidade geral da montagem.

Os pinos de solda por projeção tipo UR são muito fáceis de operar e não requerem um processo complexo de posicionamento. Durante o processo de soldagem, o desenho especial em relevo em sua cabeça permite uma rápida adesão à peça de soldagem. Uma vez ligado o equipamento de soldagem, a parte elevada derrete rapidamente, soldando firmemente o pino na peça de soldagem. Isto reduz significativamente o tempo de instalação e aumenta a eficiência da produção.

Parâmetros do produto

Type UR projection weld stud parameter

seg	#4	#6	#8	#10	1/4	16/05	3/8	1/2
P	40	32	32	24	20	18	16	13
dk máx.	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
não min	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k máx.	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
quilômetros	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h máx.	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
h min	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r máx.	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
