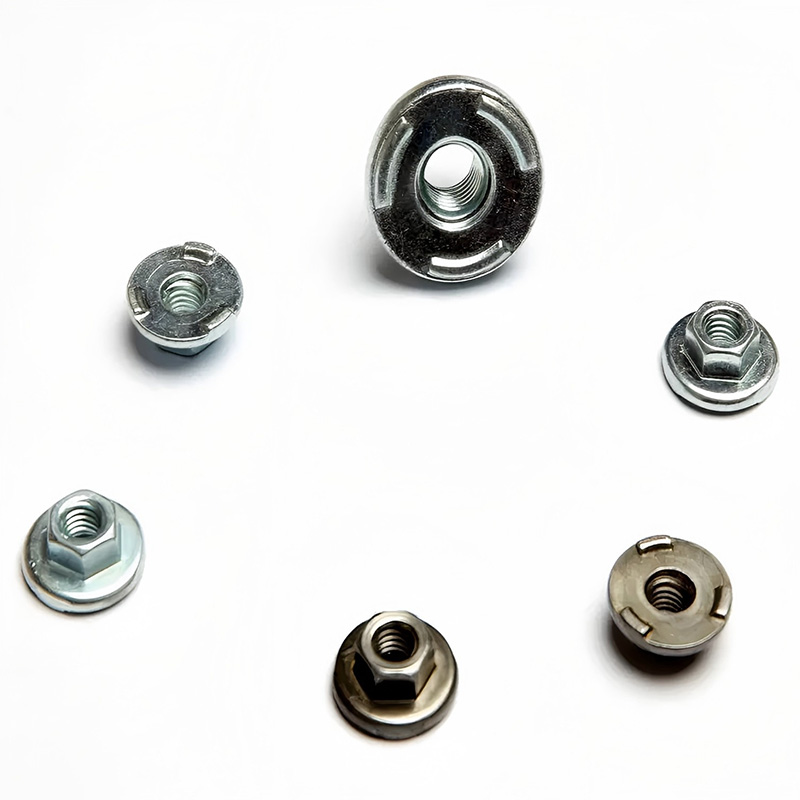

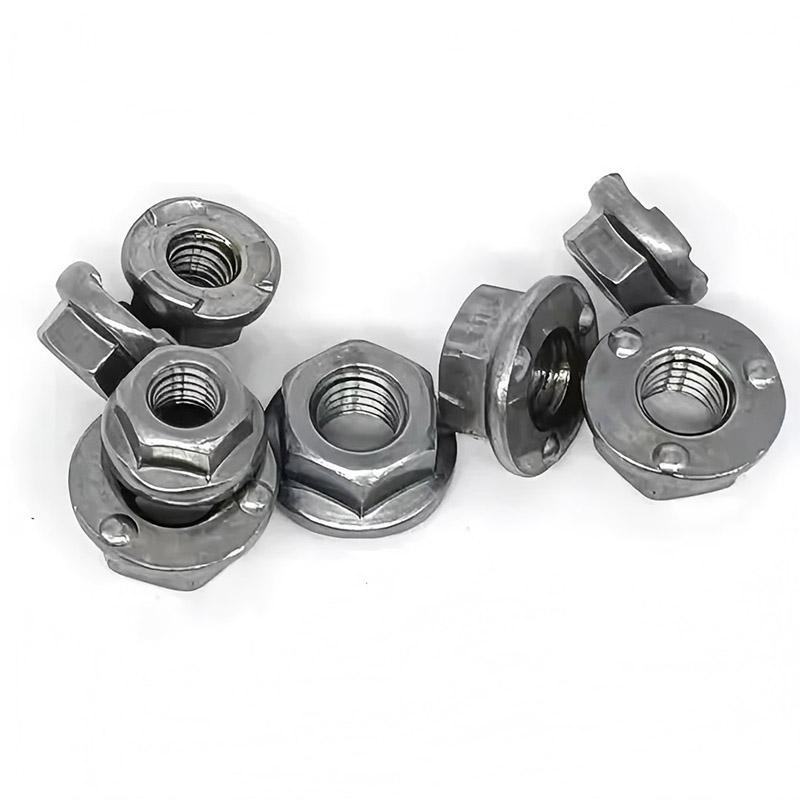

6 Porca de solda sextavada de projeção com flange

Fornecedor e fabricante da China, a porca de solda hexagonal de projeção Xiaoguo® 6 com flange é produzida por meio de um processo preciso de cabeçote a frio, garantindo pontos de soldagem uniformes e até mesmo qualidade de soldagem. A fábrica tem alta eficiência de produção e a taxa de qualificação do produto chega a 99,8%, o que pode atender às necessidades de compra em grande escala dos clientes.

Enviar consulta

Descrição do produto

Como usar porca de solda sextavada de 6 projeções com flange?

O uso correto da porca de solda sextavada de 6 projeções com flange envolve três etapas: preparação pré-soldagem, operação de soldagem e inspeção pós-soldagem e montagem do parafuso.

【1】Preparação pré-solda

（1）Confirme as especificações das porcas

Verifique se as especificações da rosca, os graus de desempenho e os tratamentos de superfície são consistentes com o projeto. O uso de especificações incorretas fará com que os parafusos não se encaixem corretamente ou com resistência de soldagem insuficiente.

（2） Inspecione o material base

O material base deve ser um metal soldável (como aço baixo carbono, aço galvanizado, aço inoxidável, etc.), com espessura dentro da faixa recomendada para a porca (normalmente 0,8 a 3,0 mm)

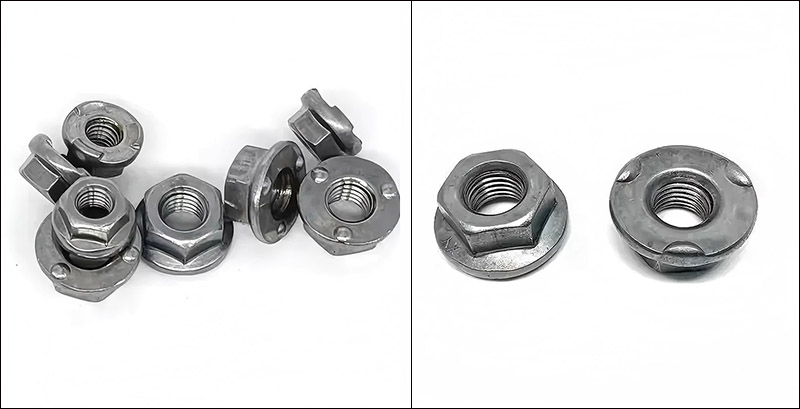

6 Projection Hex Weld Nut with Flange

【2】Operação de soldagem

（1） Soldagem manual (para peças únicas ou pequenos lotes)

Coloque a porca de solda sextavada de 6 projeções com flange no pino de posicionamento do eletrodo inferior, com a superfície do flange voltada para baixo e as saliências em contato com a peça de trabalho.

Cubra a peça de trabalho (o material de base) sobre a porca, de modo que as saliências da porca entrem em contato próximo com a peça de trabalho.

Ligue a máquina de solda, abaixe o eletrodo superior, aplique pressão e ligue a energia.

Manter a pressão por um curto período (retenção de pressão), fazendo com que o núcleo fundido solidifique.

Levante o eletrodo e remova a peça de trabalho.

（2） Soldagem automatizada (lote grande)

Utilizando uma mesa vibratória para alimentação automática, as porcas são enviadas para a câmara inferior de posicionamento do eletrodo.

Robôs ou correias transportadoras movem as peças até a estação de soldagem.

O processo de soldagem é controlado por PLC e os parâmetros são monitorados em tempo real.

Descarga automática após soldagem.

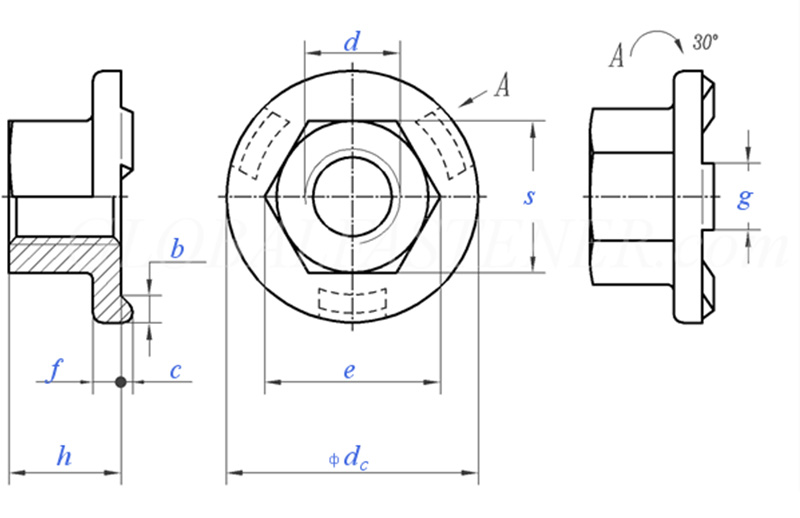

6 Projection Hex Weld Nut with Flange

Tamanho da linha			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Passo de linha grosso		0.8	1	1.25	1.5	1.75	2	2
P	Passo de linha fino		/	/	/	/	15	1.5	1.5
C	Tamanho nominal	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
CC	máx.		15.5	18.5	22.5	26.5	30.5	33.5	36.5
CC	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	máx.		8.5	10.9	14	17.5	20	23	26
f	Tamanho nominal	±0,25	1.7	2	2.5	3	3	4	4
g	Tamanho nominal	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	máx.		5	7	10	13	15	17	19.5
S	máx.		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	máximo = tamanho nominal		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
por 1000 unidadeskg			/	5.7	12.2	21.8	29.4	45.8	/

【3】Inspeção pós-soldagem

（1）Aparência: Por inspeção visual, verifique se a porca não está inclinada e se o flange está firmemente preso à peça de trabalho.

(2) Medidor de linha: Use um medidor de linha para testar, o medidor de linha passa suavemente e o medidor de parada para.

（3）Teste de torque: Aplique torque à porca soldada usando uma chave dinamométrica. A porca não gira e o ponto de solda não rasga.

【4】Conjunto de fixadores

Depois que as 6 porcas de solda sextavadas com flange forem fixadas, elas podem ser usadas para instalar os parafusos.

（1）Alinhamento da rosca: Primeiro, use as mãos para aparafusar o parafuso em 2 a 3 voltas. Assim que for confirmado que está suave, use uma ferramenta.

（2）Torque de aperto: Use uma chave dinamométrica e controle o torque de acordo com as especificações.

（3）Desmontagem: Pode ser facilmente desmontado usando uma chave normal.
