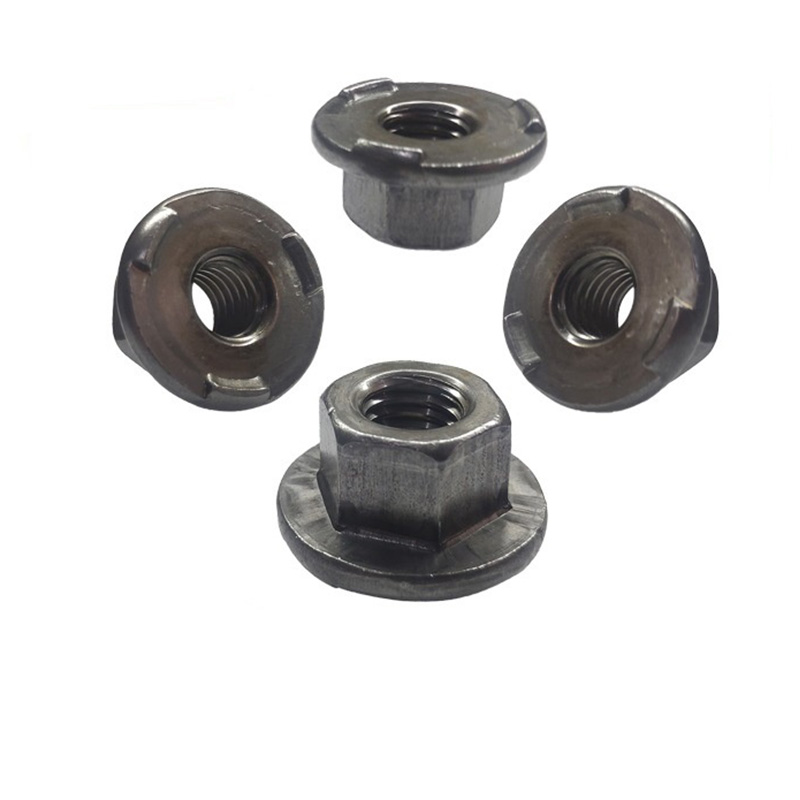

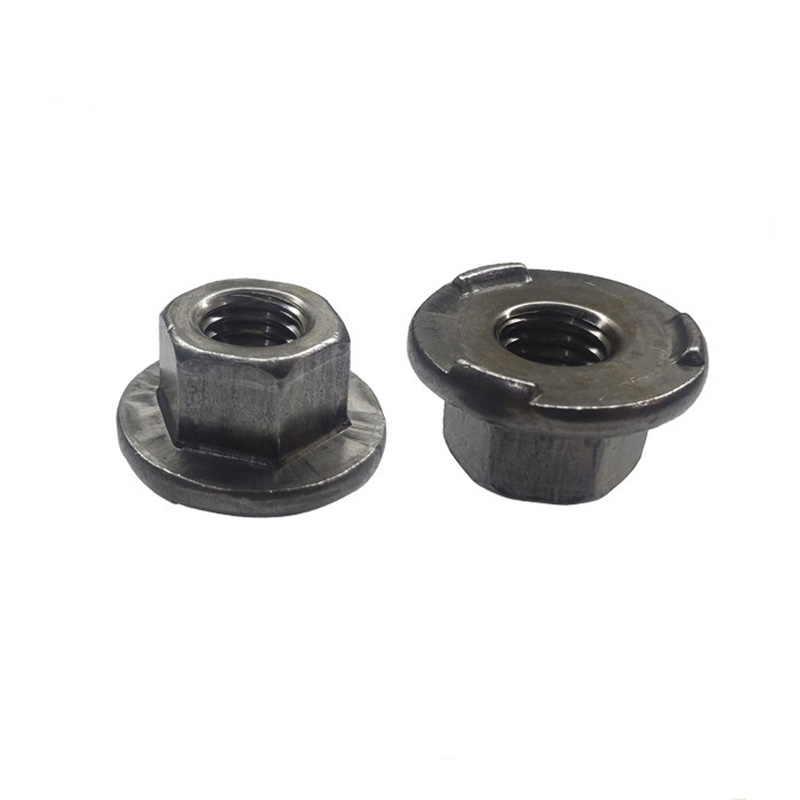

Porcas de solda de flange hexagonal

O fabricante chinês Xiaoguo® porcas de solda de flange hexagonal é feito de liga de aço de alta qualidade grau 10.9, com processamento preciso. Sua resistência à tração excede 1000 MPa. Os pontos de soldagem são estáveis, a capacidade de carga é alta e um relatório de teste pode ser obtido.

Enviar consulta

Descrição do produto

As porcas de solda com flange hexagonal são fixadores especiais com um flange circular na parte inferior e um formato hexagonal na parte superior. A superfície inferior do flange geralmente possui três saliências de soldagem (ou chamadas de saliências). Esta porca é soldada firmemente à chapa metálica através de soldagem por resistência (soldagem de ressalto) após a fusão das saliências, conseguindo assim uma conexão roscada permanente.

Em comparação com as porcas de soldagem comuns, as porcas de solda com flange hexagonal incorporam uma superfície de flange, que pode substituir arruelas planas para distribuir a pressão e proteger os componentes de chapa fina contra esmagamento. Ao mesmo tempo, o design da cabeça hexagonal torna conveniente o uso de chaves ou soquetes padrão para montagem de parafusos. Este produto é amplamente utilizado em cenários de conexão roscada de estruturas de chapa metálica fina, como carrocerias automotivas, carcaças de eletrodomésticos, gabinetes elétricos e equipamentos mecânicos.

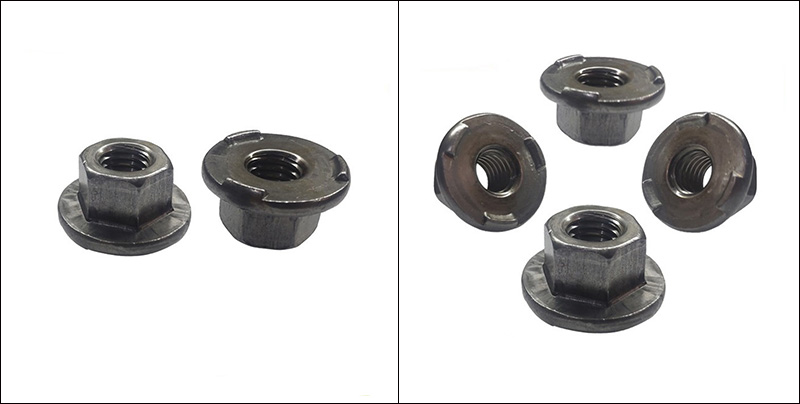

Hexagon Flange Weld Nuts

Principais recursos estruturais

O projeto estrutural das porcas soldadas com flange hexagonal é centrado em três objetivos principais: "soldagem confiável, posicionamento preciso e montagem conveniente". As principais características estruturais podem ser resumidas da seguinte forma:

（1） Cabeça sextavada

Formato: Hexágono regular. As dimensões dos lados opostos atendem às tolerâncias da norma ISO/DIN.

Função: Pode ser facilmente apertado com chave de boca ou soquete, sem necessidade de ferramentas especiais.

Vantagem: Compatível com porcas hexagonais comuns, facilitando a montagem e manutenção no local.

（2）Base do Flange

Formato: Superfície de flange ampliada

Função: Aumentar a área de contato com a peça de trabalho, distribuir a pressão e evitar que o material da folha fina se deforme.

Substitua as arruelas planas e reduza o número de componentes e etapas de montagem.

Vantagens: Melhora a confiabilidade da conexão e reduz os custos gerais.

（3） Projeções de solda

Esta é a característica mais importante que distingue as porcas soldadas com flange hexagonal das porcas flangeadas comuns.

Recurso	Descrição
Quantidade	O projeto padrão consiste em 3 peças, distribuídas uniformemente a 120° ao longo da superfície inferior do flange.
Forma	De formato esférico ou cônico, com topo liso e arredondado, sem arestas vivas.
Altura	0,5 - 0,8 mm (ajustável de acordo com a espessura do material de base)
Função	① Durante a soldagem por resistência, as saliências derretem primeiro, formando um núcleo fundido estável; ② A centralização automática de três pontos é alcançada para evitar deslocamento de soldagem; ③ Quando não estiver em processo de soldagem, a peça pode ser mantida temporariamente no lugar, facilitando o posicionamento da linha de produção automatizada.
Vantagens	A penetração da soldagem é uniforme, a precisão de posicionamento é alta e é adequada para soldagem automatizada robotizada.

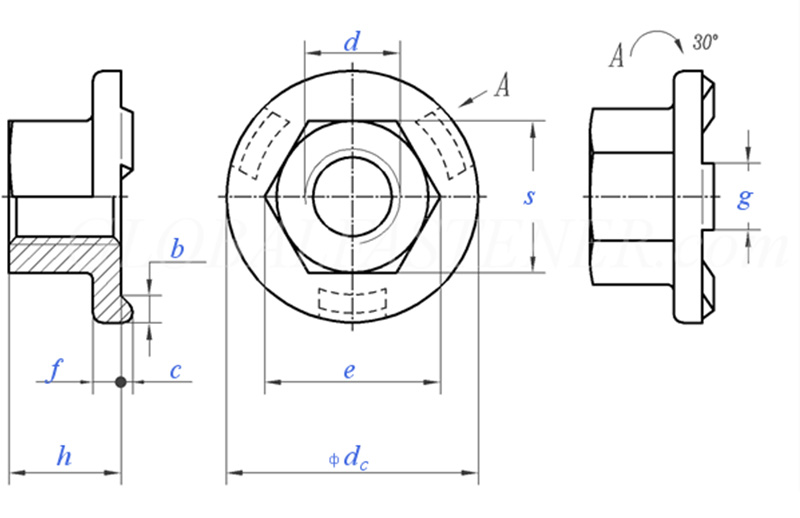

Hexagon Flange Weld Nuts

Tamanho da linha			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Passo de linha grosso		0.8	1	1.25	1.5	1.75	2	2
P	Passo de linha fino		/	/	/	/	15	1.5	1.5
C	Tamanho nominal	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
CC	máx.		15.5	18.5	22.5	26.5	30.5	33.5	36.5
CC	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	máx.		8.5	10.9	14	17.5	20	23	26
f	Tamanho nominal	±0,25	1.7	2	2.5	3	3	4	4
g	Tamanho nominal	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	máx.		5	7	10	13	15	17	19.5
S	máx.		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	máximo = tamanho nominal		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
por 1000 unidadeskg			/	5.7	12.2	21.8	29.4	45.8	/
