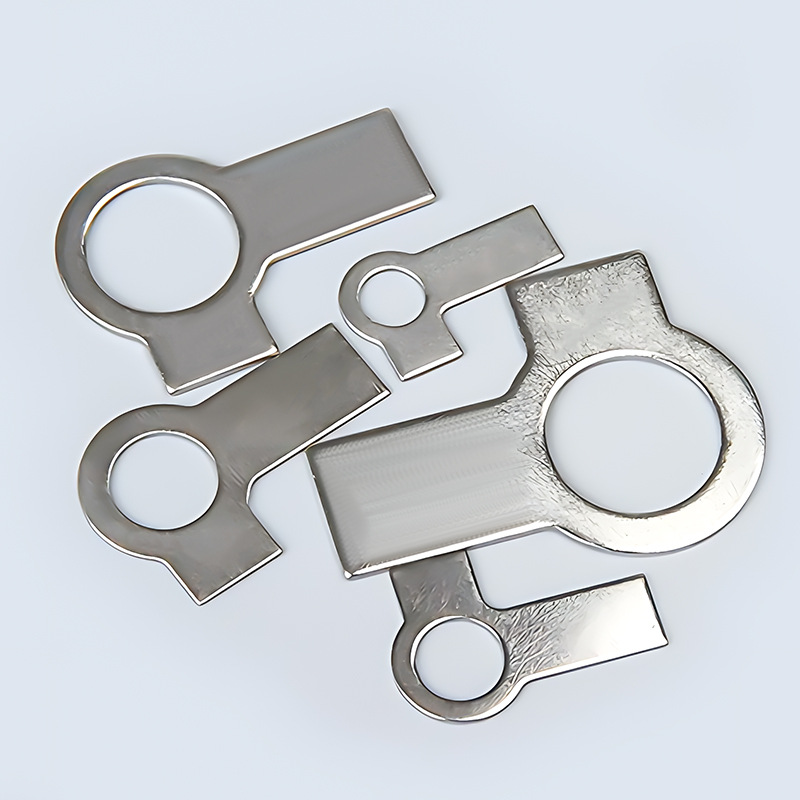

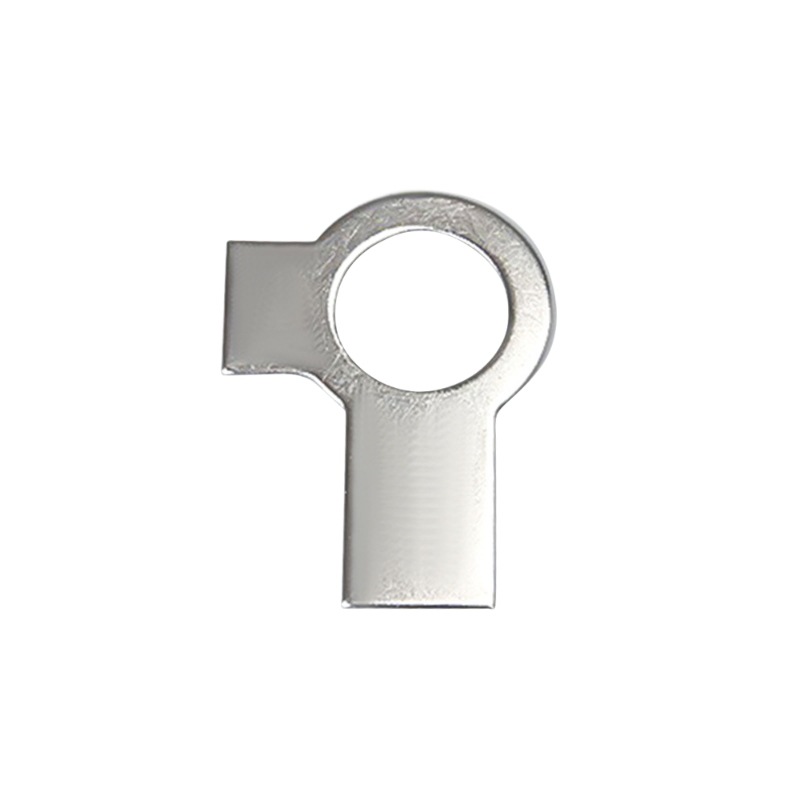

Arruelas de aba de aço preto com aba longa e asa

As arruelas de aba de aço preto com aba longa e asa produzidas pela fábrica Xiaoguo® possuem estrutura simples, fácil de operar e usar. Durante a instalação, apenas uma chave normal é necessária e nenhuma ferramenta adicional é necessária.

Enviar consulta

Descrição do produto

A instalação das arruelas de aba de aço preto com aba longa e asa envolve quatro etapas simples. Siga a seguinte sequência de operação para garantir um efeito de travamento seguro.

【1】Ferramenta

Chave inglesa (usada para apertar porcas ou parafusos)

Alicate de ponta fina ou alicate de ponta chata (usado para dobrar as orelhas)

(Opcional) Martelo + chave de fenda Phillips (para arruelas mais grossas)

Black Steel Tab Washers With Long Tab and Wing

【2】Etapas de instalação

（1）Coloque a arruela

Passe o parafuso pelo orifício da peça de trabalho. Coloque as arruelas de aba de aço preto com aba longa e asa no parafuso, mantenha a aba longa e a aba curta voltadas para fora. Certifique-se de que a arruela fique plana contra a superfície. Aparafuse a porca com a mão, mas não aperte totalmente ainda.

（2） Aperte a porca

Use uma chave inglesa para apertar a porca até atingir o torque necessário.

（3） Dobre a aba curta

Pegue a aba curta com um alicate e dobre-a para cima. Dobre-a firmemente contra uma face plana da porca.

（4） Dobre a aba longa

Use um alicate para dobrar a aba longa para baixo ou para o lado. Dobre-a na ranhura da peça ou dobre-a firmemente contra a borda da peça.

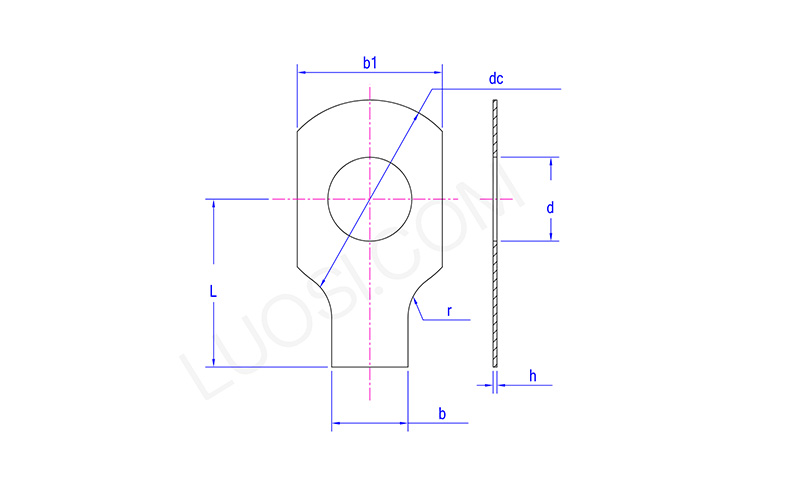

Black Steel Tab Washers With Long Tab and Wing

seg	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d máx.	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
dmin	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC máx.	10	14	17	19	22	26	32	32	40	45	45
CC mínimo	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L máx.	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Inspeção de instalação

As orelhas curtas ficam firmemente presas ao plano da porca, evitando que ela gire.

As orelhas longas são firmemente fixadas e as arruelas de aba de aço preto com aba longa e asa não podem girar em relação à peça de trabalho.

Ambas as peças auriculares não apresentam rachaduras nem dobras ou danos excessivos.

【4】Notas para atenção

（1）Uso único: Após a instalação, os protetores auriculares ficam permanentemente dobrados. Ao retirá-los, devem ser endireitados com martelo ou corte. As arruelas de aba de aço preto com aba longa e asa não podem ser reutilizadas.

（2） Não dobre demais: Dobras repetidas ou ângulos de flexão excessivos podem fazer com que a raiz do fone se quebre, perdendo sua função de travamento.

（3）Não se engane: as orelhas curtas devem sempre apontar para cima e as orelhas longas devem apontar para baixo.
