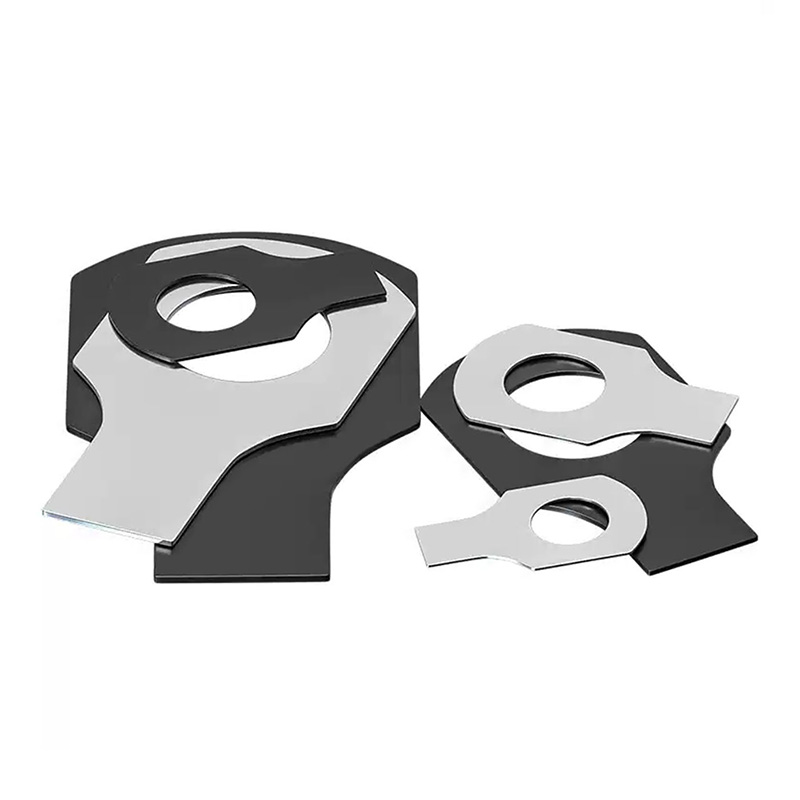

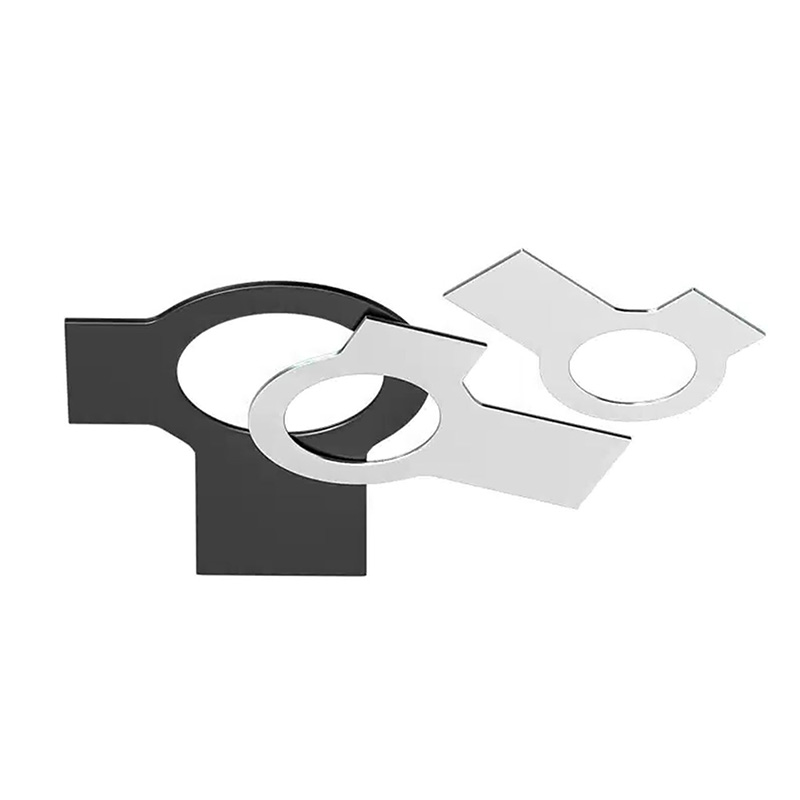

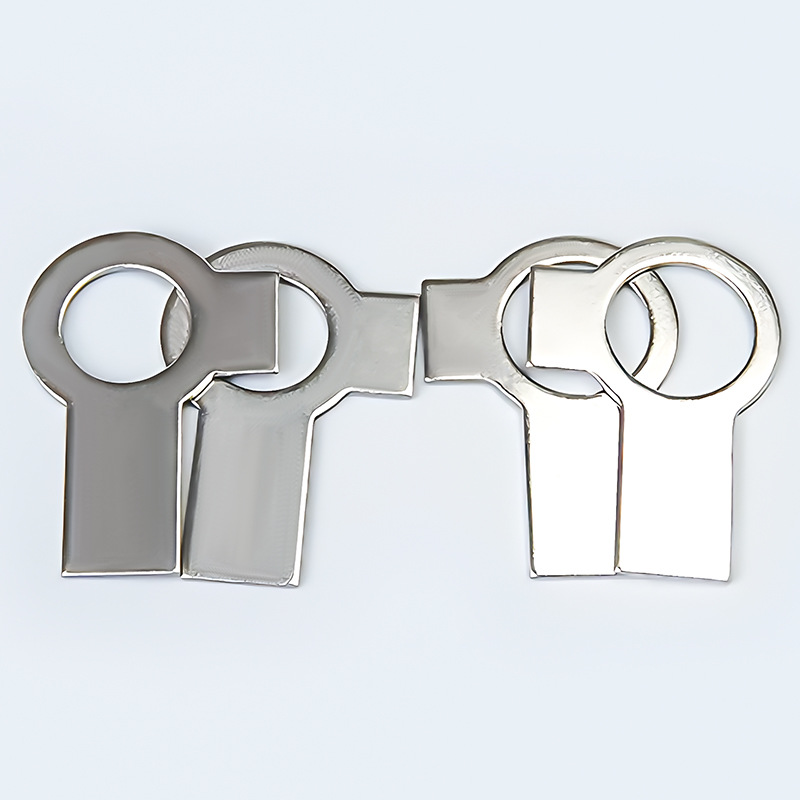

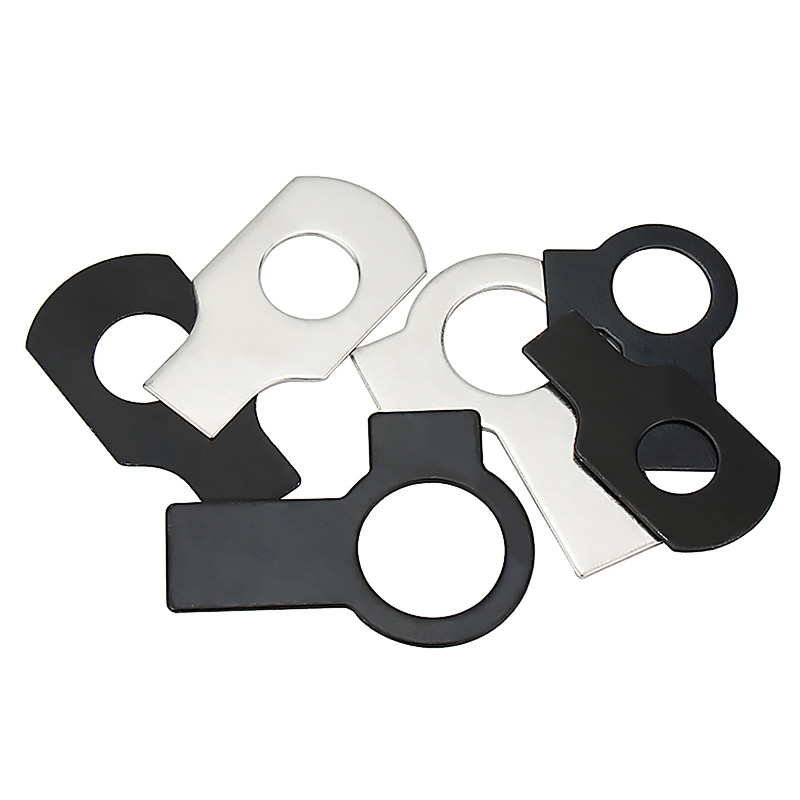

Arruelas de aba com aba longa e asas

As arruelas de abas com abas longas e asas produzidas pela fábrica Xiaoguo® possuem confiabilidade extremamente alta em termos de função anti-afrouxamento. Mesmo sob condições contínuas de vibração e impacto, eles podem manter um bom estado de travamento.

Enviar consulta

Descrição do produto

O princípio de funcionamento das arruelas de aba com aba longa e asas é baseado em travamento mecânico puro, em vez de fricção ou elasticidade. O mecanismo principal é dobrar as duas orelhas, evitando fisicamente que a porca (ou cabeça do parafuso) gire em relação à peça de trabalho.

【1】Trabalho específicoprocesso

（1）Instalação normal, com abas auriculares reservadas

Coloque as arruelas com aba longa e asas no parafuso e aperte a porca. Neste ponto, ambas as abas auriculares permanecem retas e não foram dobradas.

（2） Dobre as orelhas curtas e trave as porcas

Use um alicate para dobrar as orelhas curtas para cima, fazendo-as aderir firmemente a um lado da porca. As orelhas curtas devem ficar apoiadas no plano da porca para evitar que ela gire.

（3） Dobre as orelhas longas e fixe as arruelas com aba longa e asas

Dobre as orelhas longas para baixo ou para o lado, para que possam agarrar a borda da peça de trabalho, inserir nos orifícios da peça de trabalho ou apoiar-se na saliência fixa.

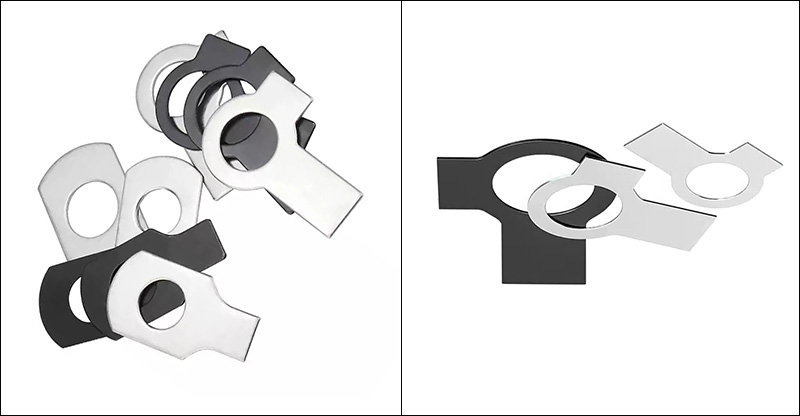

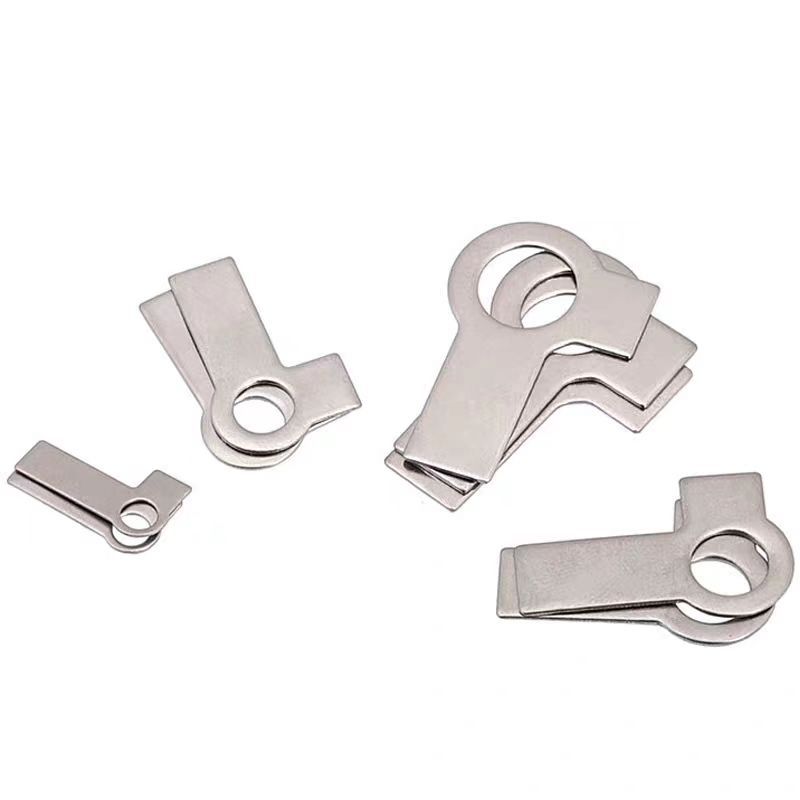

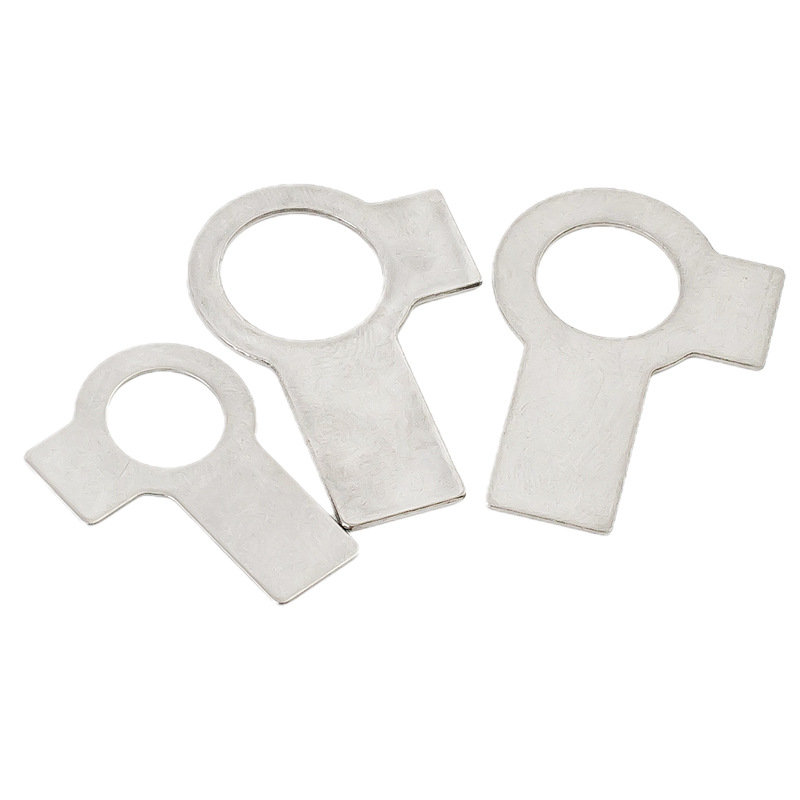

Tab Washers With Long Tab And Wings

【2】Determinação do efeito final

A orelha longa fixou a arruela na peça de trabalho, garantindo que a arruela não pudesse girar.

As orelhas curtas travam a porca e a arruela juntas, e a porca também não pode girar.

Como nenhum movimento relativo pode ocorrer entre a arruela e a porca, a conexão do parafuso fica completamente travada.

【3】A diferença dos mecanismos anti-afrouxamento baseados em fricção

Bloqueio de fricção: Impede a rotação criando resistência. A vibração pode superar esta resistência e causar afrouxamento.

Arruelas de aba com aba longa e asas: Por meio de interferência física direta, desde que o fone de ouvido não esteja dobrado ou danificado, a porca não girará de forma alguma. Este mecanismo de travamento não é afetado por vibração, lubrificação ou mudanças de temperatura.

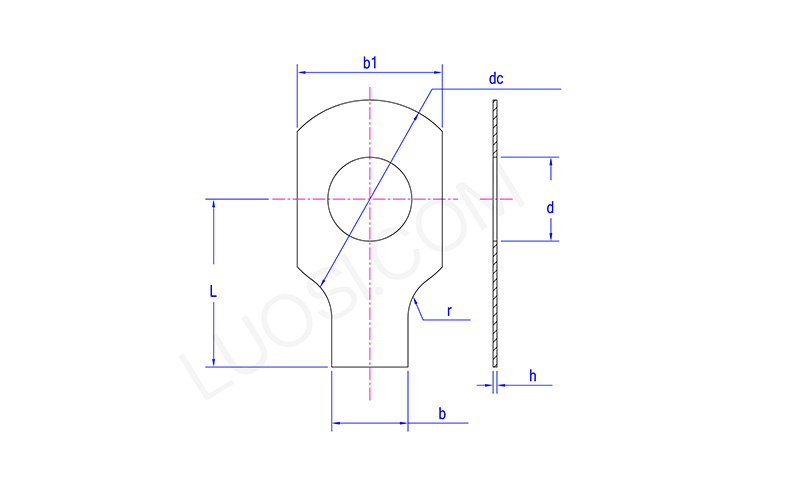

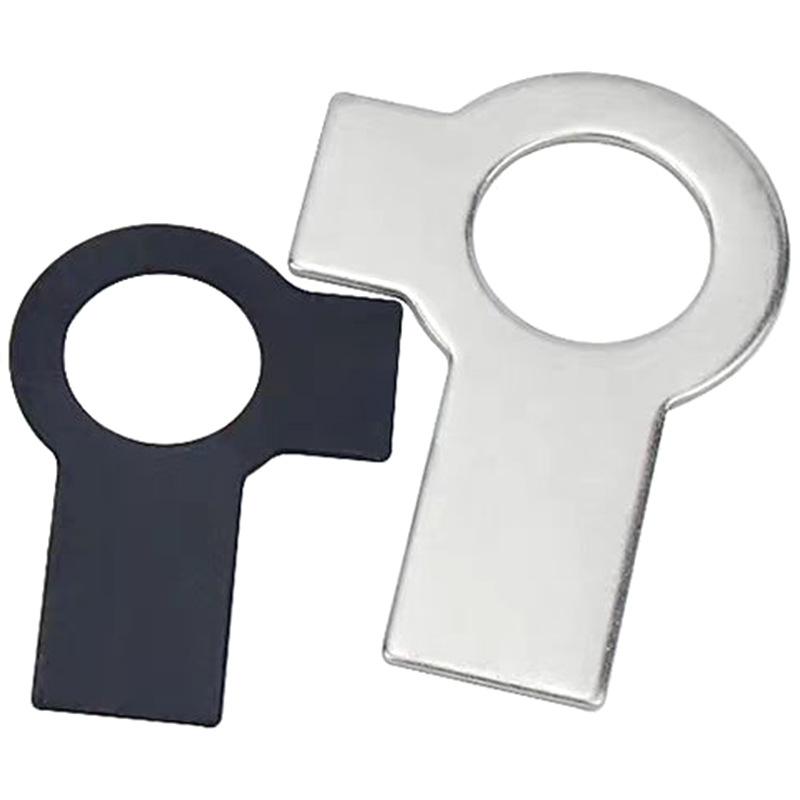

Tab Washers With Long Tab And Wings

seg	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d máx.	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
dmin	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC máx.	10	14	17	19	22	26	32	32	40	45	45
CC mínimo	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L máx.	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
