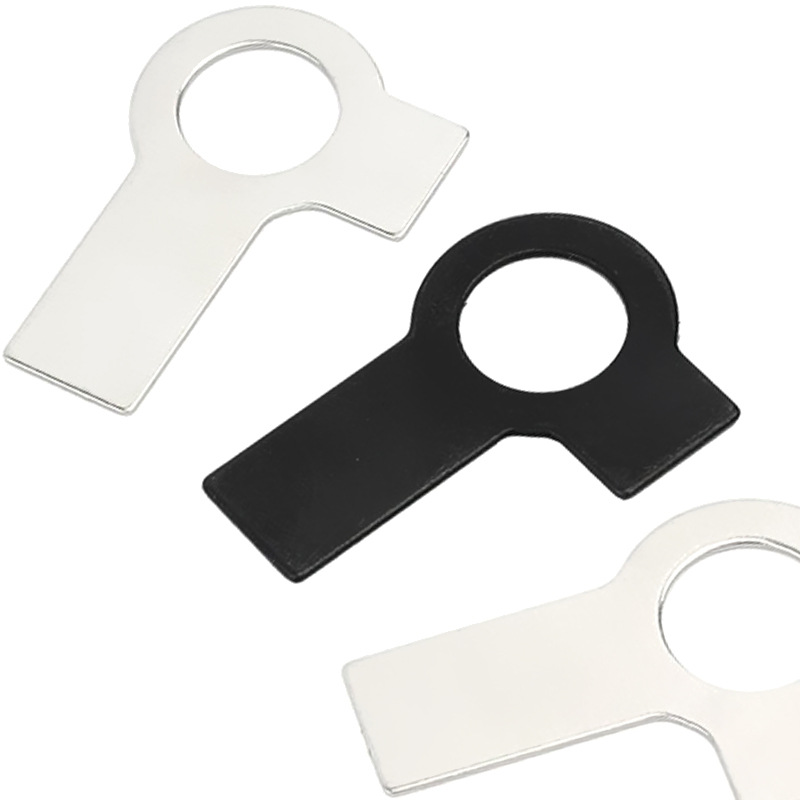

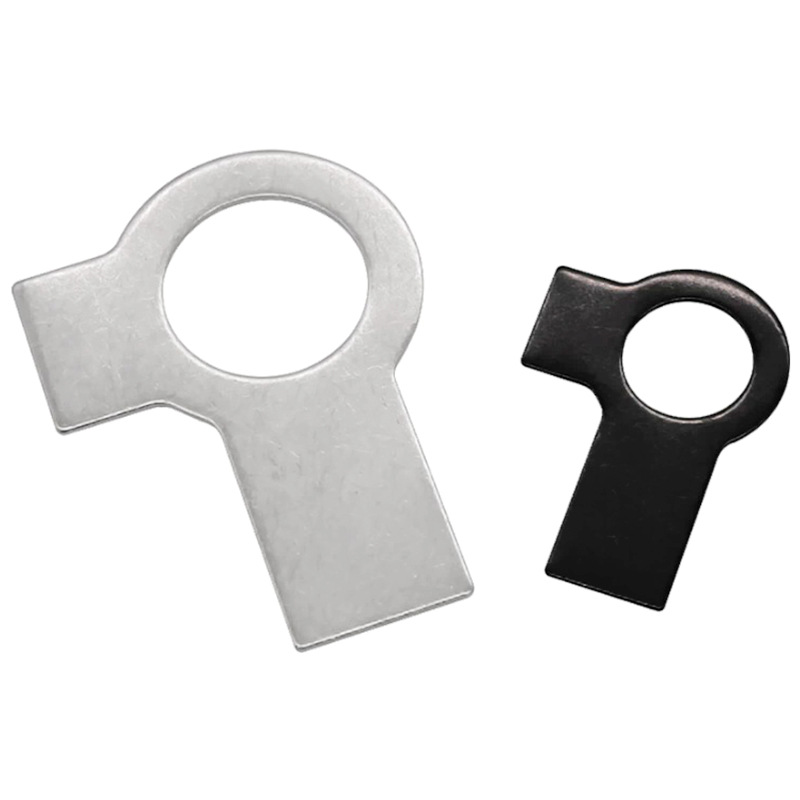

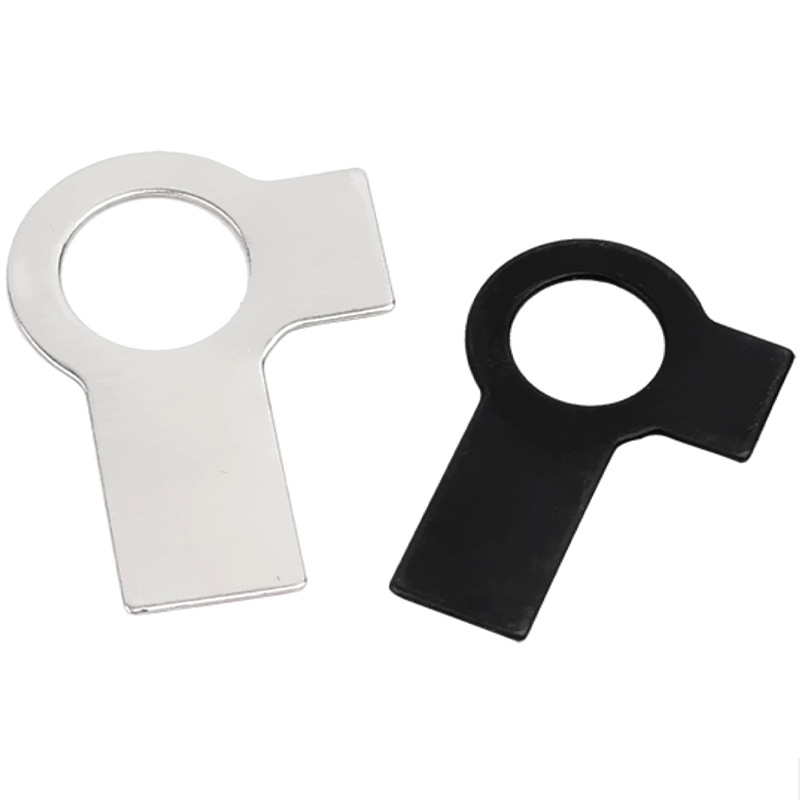

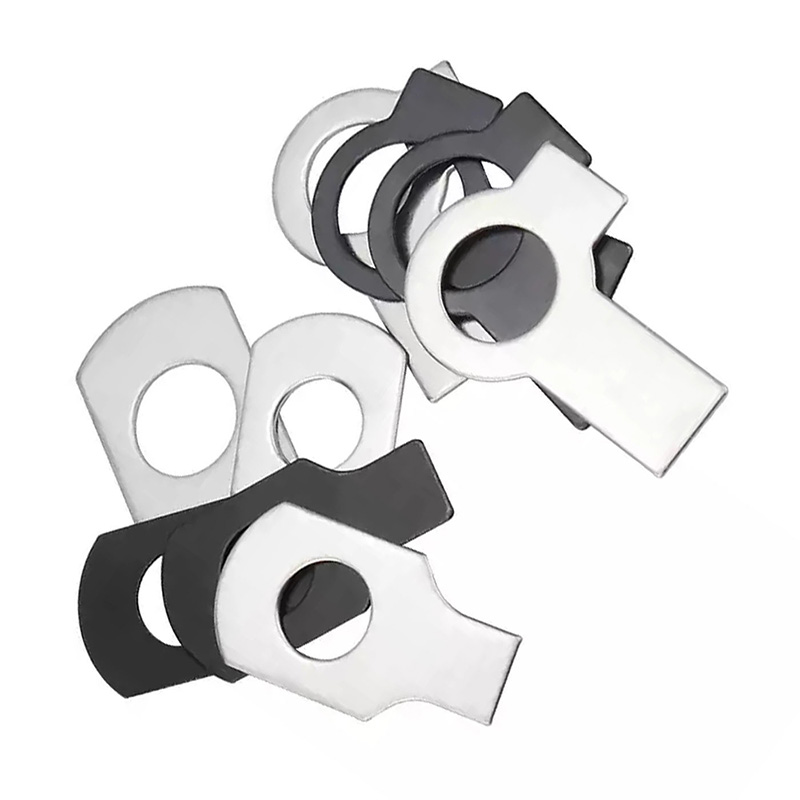

Arruelas de aba com aba longa e curta

As arruelas com aba longa e curta produzidas pela fábrica Xiaoguo® são travadas mecanicamente e não por fricção. O travamento mecânico evita fundamentalmente a rotação e o efeito de travamento é muito óbvio.

Enviar consulta

Descrição do produto

As arruelas de aba com aba longa e curta, que atendem ao anel de travamento mecânico DIN 463, são um anel anti-afrouxamento de travamento puramente mecânico de peça única. É formado através de um único processo de fundição, apresentando um auricular longo e um auricular curto, com os dois auriculares formando um ângulo de aproximadamente 90°. É usado para parafusos/porcas hexagonais, obtendo anti-afrouxamento através da flexão de um auricular longo e um curto, e é adequado para condições de alta vibração, carga dinâmica e expansão e contração térmica. Esta estrutura pode impedir completamente a rotação relativa da porca ou parafuso, conseguindo um travamento mecânico confiável.

Características estruturais

As características estruturais das arruelas de aba com aba longa e curta são as seguintes:

（1） Moldagem por estampagem integrada

Todas as arruelas de abas com abas longas e curtas são feitas de uma única folha de metal através do processo de estampagem a frio. Não há soldagem ou componentes adicionais, resultando em uma estrutura simples, de alta resistência e baixo custo.

（2）Design de orelha dupla (uma longa e uma curta)

O corpo principal das arruelas com aba longa e curta é circular e duas peças auriculares se estendem para fora ao longo da borda externa:

Guia curta: curta em comprimento

Guia longa: maior em comprimento

Os dois auriculares formam um ângulo de aproximadamente 90 graus entre si.

（3）Há uma estrutura de liberação de tensão na raiz do fone de ouvido.

No ponto de conexão entre o fone de ouvido e o corpo circular, cantos arredondados ou leve contração de largura são projetados para reduzir a concentração de tensão durante a flexão e evitar que o fone de ouvido se quebre.

（4） Corpo cilíndrico

A espessura do corpo é uniforme. Não há dentes ou superfícies inclinadas no corpo, e a superfície geralmente é lisa.

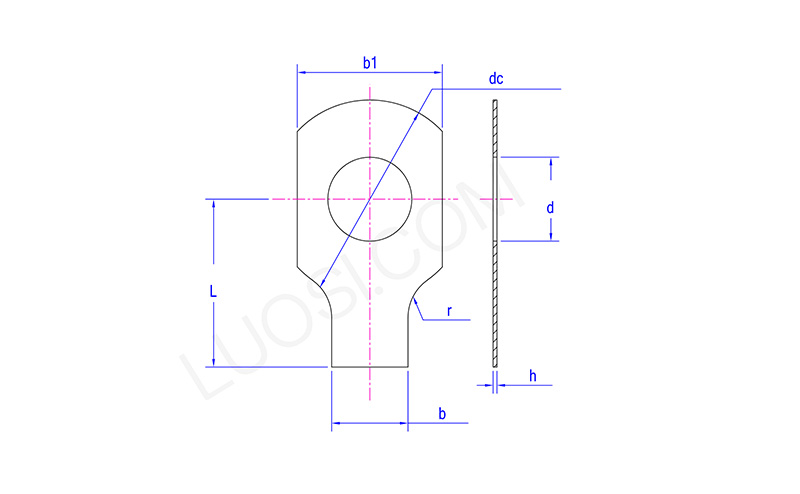

seg	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d máx.	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
dmin	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC máx.	10	14	17	19	22	26	32	32	40	45	45
CC mínimo	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L máx.	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
