Arruelas de aba DIN 463 de aço carbono com aba longa e curta

As arruelas de abas em aço carbono DIN 463 com aba longa e curta produzidas pela fábrica Xiaoguo® possuem baixo custo de produção. São fabricados por meio de processo de estampagem e possuem um método de fabricação simples. Comparado com produtos similares, o preço unitário desses produtos é menor.

Enviar consulta

Descrição do produto

Resumimos as vantagens e desvantagens das arruelas de aba DIN 463 em aço carbono com aba longa e curta e fornecemos orientações de uso.

【1】Vantagens

（1）Desempenho anti-afrouxamento confiável

Adota travamento mecânico, não dependendo de atrito ou elasticidade. Impede completamente a rotação e não se solta mesmo em um ambiente vibrante.

（2）Estrutura simples, baixo custo

As arruelas de abas em Aço Carbono DIN 463 com aba longa e curta são formadas por processo de estampagem em peça única, sem estruturas complexas. Utiliza menos material e tem um custo de fabricação inferior ao das porcas anti-afrouxamento dedicadas.

（3）Resistente a altas e baixas temperaturas

Feito de material totalmente metálico, sem quaisquer componentes de plástico ou borracha. O aço carbono pode suportar -50°C a +200°C, enquanto o aço inoxidável pode atingir -160°C a +500°C.

（4）Não é afetado por lubrificação ou contaminação por óleo

O efeito de travamento das arruelas de aba em aço carbono DIN 463 com aba longa e curta não depende do coeficiente de atrito. Mesmo que haja óleo ou lubrificante na superfície de contato, isso não impedirá o travamento.

（5） O status da instalação é claramente visível.

Os protetores auriculares tortos podem ser vistos rapidamente e a inspeção de qualidade não requer ferramentas especiais.

（6）Pode ser usado em conjunto com porcas padrão.

Não há necessidade de comprar porcas de travamento especiais. Adequado para porcas e parafusos comuns.

（7） Alta adaptabilidade

As orelhas longas podem caber em orifícios, bordas de peças de trabalho ou saliências irregulares, e não há requisitos rigorosos para a superfície de instalação.

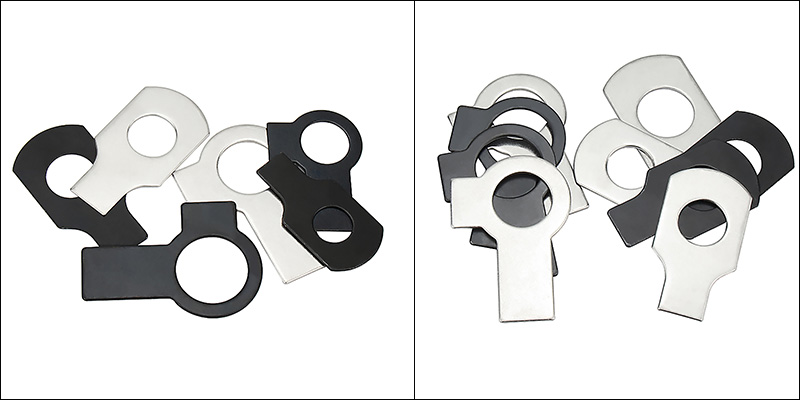

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

【2】Desvantagens

（1）Uso único

O fone de ouvido se deformará permanentemente após ser dobrado. Na desmontagem, as arruelas de aba em aço carbono DIN 463 com aba longa e curta devem ser danificadas e não podem ser reutilizadas.

（2）Não é adequado para equipamentos que são frequentemente desmontados e montados.

Cada manutenção requer a substituição de uma nova arruela, o que aumenta os custos de aquisição.

（3） A peça de trabalho precisa fornecer pontos fixos.

As orelhas longas devem ser dobradas na fenda ou presas na borda.

（4） Durante a operação de dobra, o fone de ouvido pode ser danificado.

Se a operação for inadequada, podem ocorrer rachaduras ou mesmo fraturas na raiz do fone, resultando na falha do travamento.

（5）Não é adequado para parafusos muito grandes ou muito pequenos.

Para o tamanho M3, é muito pequeno e o fone é difícil de operar; para tamanhos acima de M45, há poucos produtos padrão, aumentando o custo de customização.

（6）A aparência não é esteticamente agradável.

Depois de dobrados, os protetores auriculares ficam expostos e apresentam formatos irregulares, o que não é adequado para produtos de consumo que possuem requisitos de aparência.

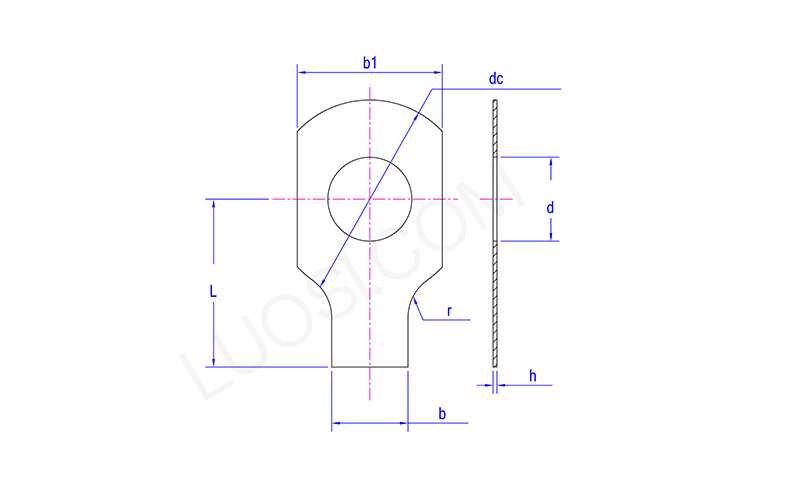

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

seg	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d máx.	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
dmin	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC máx.	10	14	17	19	22	26	32	32	40	45	45
CC mínimo	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L máx.	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
