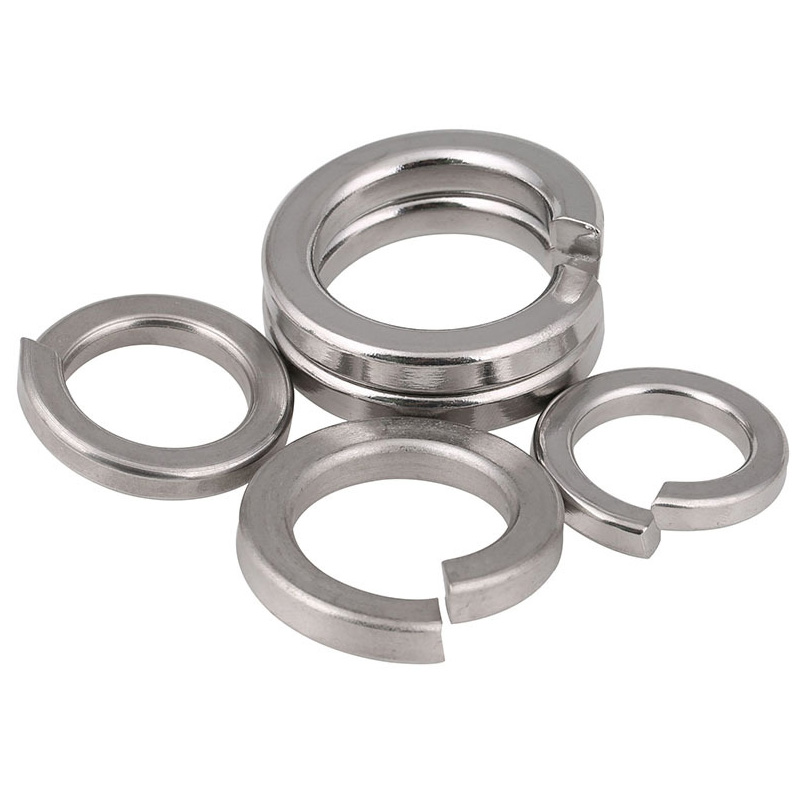

Arruela de bloqueio de colar

Em comparação com outros tipos de peças anti-afrouxamento, as arruelas de travamento de colar produzidas pela fábrica Xiaoguo® têm uma espessura mais fina. Quando utilizados, economizam mais espaço e ocupam menos espaço, tornando-os adequados para estruturas compactas.

Enviar consulta

Descrição do produto

A razão pela qual a arruela de travamento de colar pode economizar espaço sem sacrificar o efeito de travamento reside na separação precisa de sua espessura e design de diâmetro externo de sua função: o diâmetro externo é reduzido para facilitar a instalação em espaços estreitos, enquanto a espessura é tornada mais espessa como uma compensação física para a possível perda de força de travamento após a redução do diâmetro externo.

A principal razão: um diâmetro externo fino não significa uma forma completamente fina; em vez disso, é uma configuração de “núcleo grosso e bordas finas”.

（1） Diâmetro Externo (OD): Menor

Instale-o com segurança nos furos cegos, na cauda dos parafusos hexagonais internos ou nas áreas confinadas cercadas por outros componentes.

（2）Espessura: Mais espessa

Compensar a possível perda de elasticidade da mola devido à redução do diâmetro externo da arruela de travamento do colar, garantir que ela possa suportar a superfície de instalação e garantir que a força de travamento não seja reduzida.

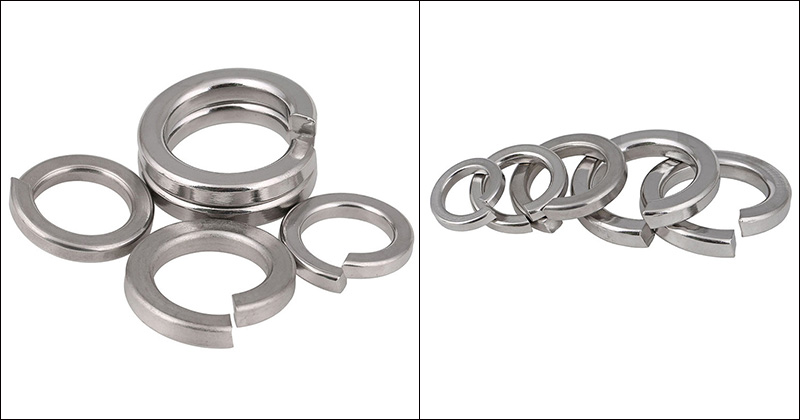

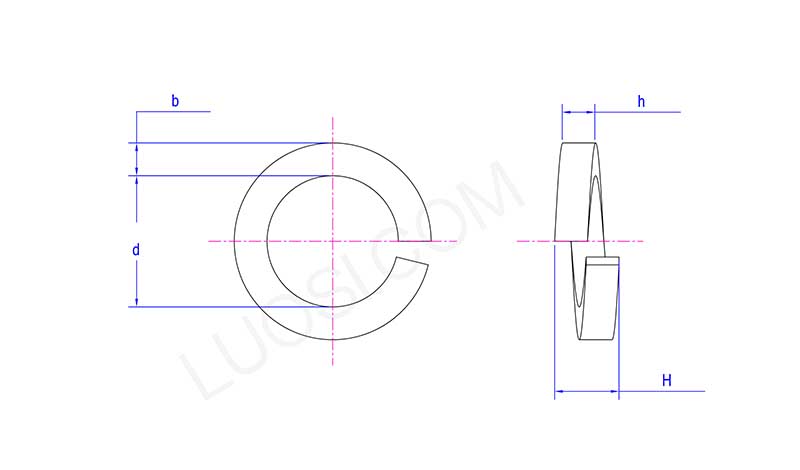

Collar Lock Washer

seg	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
dmin	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d máx.	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b máx.	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h máx.	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H máx.	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Cenários típicos de aplicação para economia de espaço

O fixador de arruela de travamento de colar é usado principalmente em situações onde é necessário anti-afrouxamento de alta resistência em espaços confinados, especialmente quando usado em conjunto com parafusos de cabeça cilíndrica.

（1） Automóveis e carros de corrida

Utilizado em espaços compactos altamente confiáveis, como motores, suspensões, grupos motopropulsores, etc., ao mesmo tempo que consegue redução de peso e garante segurança.

（2） Aeroespacial e Militar

Utilizado em motores de aeronaves, cockpits e outras ocasiões onde o peso e o espaço são muito limitados. A arruela de travamento de colar é frequentemente usada na montagem de motores, fuselagens e trens de pouso para garantir confiabilidade em condições extremas. Além disso, esse tipo de arruela também é frequentemente utilizado em múltiplas aplicações de fixação em veículos militares, helicópteros e aviões de combate.

(3) Máquinas de precisão e automação industrial

Usado em equipamentos para espaços apertados, como equipamentos de processamento de precisão, máquinas industriais, juntas robóticas e linhas de montagem automatizadas. Como o diâmetro externo é menor, ele cabe facilmente onde o espaço é limitado e suporta a alta precisão de alinhamento que a montagem precisa exige.

(4) Elétrica e Eletrônica

Usado dentro de dispositivos eletrônicos, conectores, painéis e pontos semelhantes. Esta arruela de trava de colar oferece travamento sólido sem a necessidade de arruelas extras - uma maneira compacta de manter as coisas apertadas sob vibração.

(5) Indústria Pesada e Construção

Em máquinas pesadas, equipamentos de construção e trabalhos em aço estrutural, o tamanho compacto desta arruela a torna uma escolha ideal para engenheiros que precisam de resistência confiável à vibração e antiafrouxamento.

Collar Lock Washer
