Parafusos de olhal DIN 580

Os parafusos de olhal China Xiaoguo® DIN 580 cumprem rigorosamente os padrões alemães e internacionais e vêm com certificados de certificação CE relevantes. Ele oferece suporte a compras em grandes quantidades, fornecimento centralizado, assistência no desembaraço aduaneiro e envio imediato de formulários de consulta.

Enviar consulta

Descrição do produto

Vantagem central

Os parafusos de olhal DIN 580 são o padrão central reconhecido internacionalmente para parafusos de anel de elevação. Tem as seguintes vantagens principais:

（1） Forjamento geral: A estrutura interna é densa, sem poros, e a resistência à fadiga é aumentada em mais de 200%.

（2） Alto fator de segurança: A carga de teste é 2,5 vezes a carga de trabalho, a carga mínima de ruptura é 4 vezes a carga nominal e passa em 20.000 testes de fadiga sob 1,5 vezes a carga de trabalho.

Certificação de padrão internacional: Estritamente compatível com a versão mais recente do padrão DIN 580, （3） aplicável globalmente, com qualidade confiável.

Ampla gama de especificações: Os tamanhos dos olhais DIN 580 variam de M6 a M100, e a capacidade de carga varia de 80 kg a mais de 36 toneladas, atendendo às diversas necessidades, desde pequenos equipamentos até projetos de grande escala.

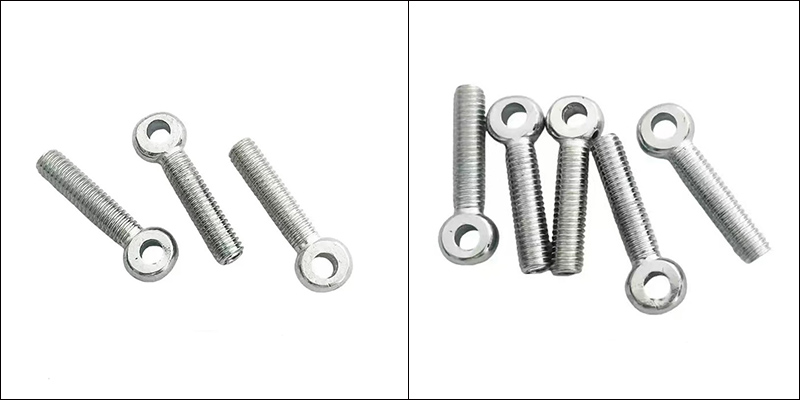

DIN 580 Eye Bolts

Componentes estruturais

A estrutura dos olhais DIN 580 é um dispositivo forjado integrado projetado especificamente para suportar levantamento axial. Consiste em uma haste roscada e uma cabeça circular como ponto de conexão.

（1）Eixo: Esta é a peça que se conecta ao equipamento ou à peça de trabalho. Geralmente é projetado com roscas completas e a tolerância da rosca é de 6g. Durante a instalação, ele deve ser totalmente aparafusado e aderir firmemente à superfície de contato para garantir que a carga possa ser transmitida de forma eficaz.

（2） Cabeça de anel (anel/olho): Usada para conectar ganchos, manilhas ou cordas. O design da cabeça destina-se a distribuir uniformemente a tensão através da sua forma geométrica.

Recursos de design

（1） Forjamento integrado: Os parafusos de olhal DIN 580 são fabricados através de forjamento. A estrutura metálica interna é densa e livre de defeitos, proporcionando excelente resistência e resistência à fadiga.

（2） Informações claras sobre carga de trabalho: A superfície do produto deve indicar claramente seu limite de carga de trabalho (WLL), marca CE e nome do fabricante, etc.

（3） Faixa estrita de temperatura operacional: O padrão especifica que pode ser usado com segurança dentro da faixa de temperatura de -20°C a +200°C, e a capacidade de carga não é afetada.

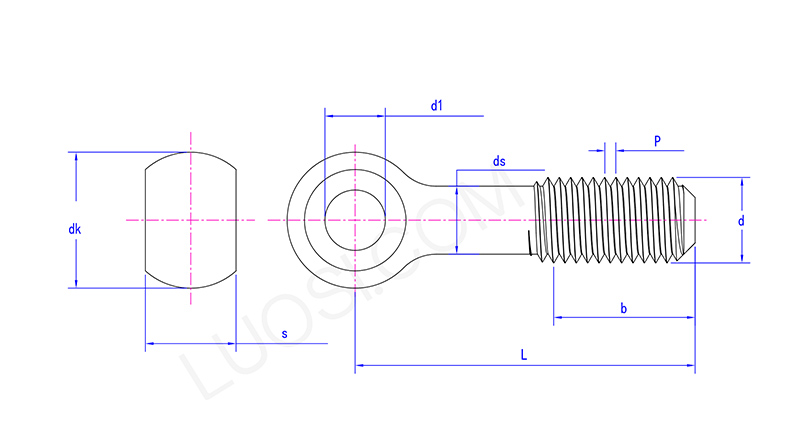

DIN 580 Eye Bolts

seg	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 máx.	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 minuto	8	10	12	16	18	22	25	28	30	32	35
dk máx.	18	20	25	32	40	45	50	55	60	65	70
não min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
é máx.	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds máx.	8	10	12	16	20	24	27	30	33	36	39
