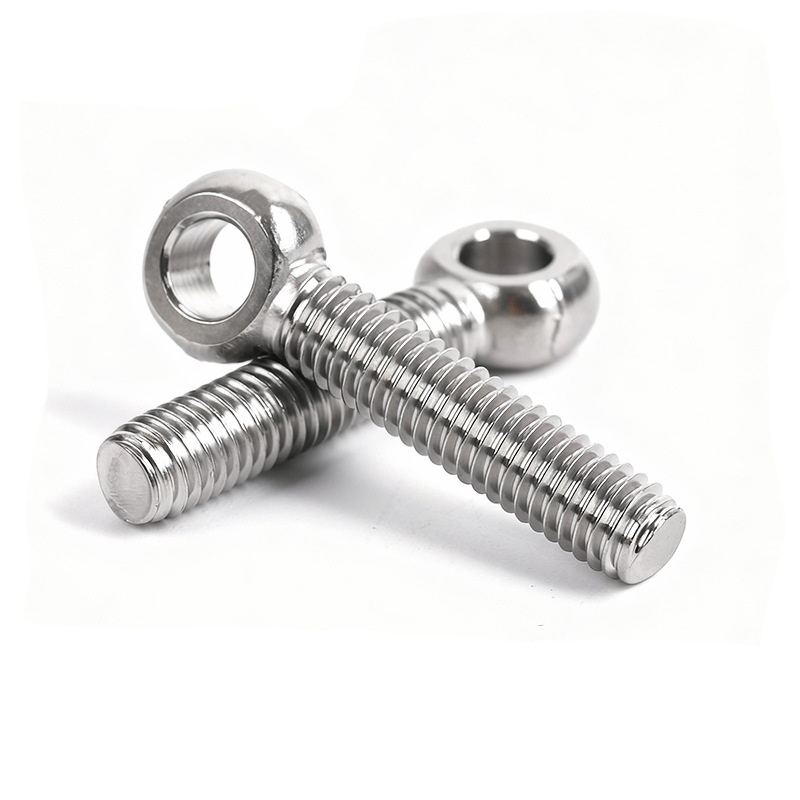

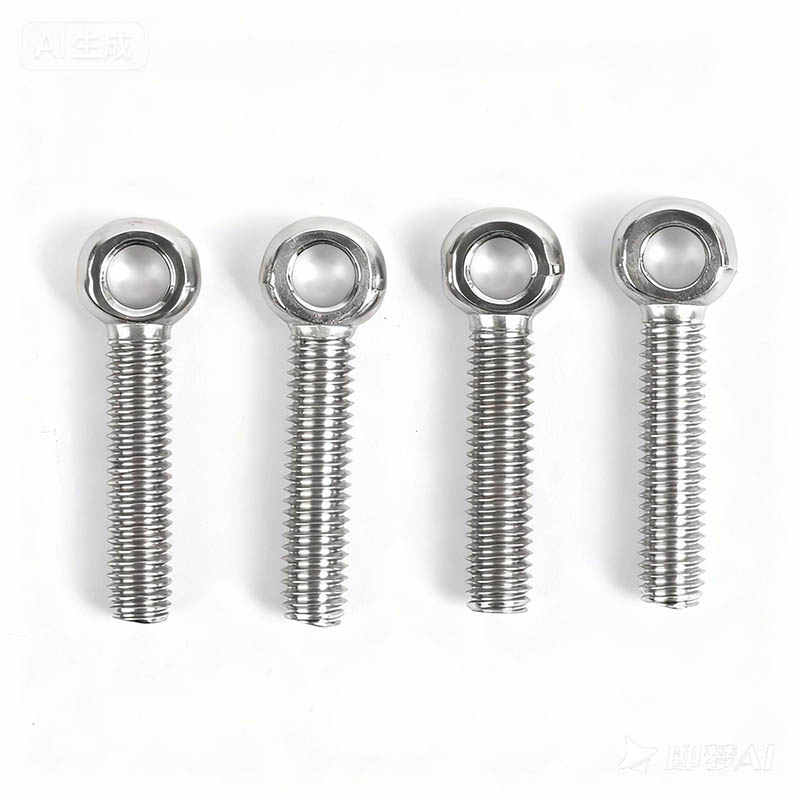

Olhal de haste reta

O olhal de haste reta Xiaoguo® apresenta tolerância precisa de 6g na rosca. Pode ser facilmente aparafusado manualmente. Economiza tempo e esforço, aumenta a eficiência do trabalho, é simples e fácil de operar e vem com uma arruela de pressão. Ao mesmo tempo, oferece suporte à compra experimental para pequenos lotes de amostras.

Enviar consulta

Descrição do produto

Especificações de instalação e uso

A instalação e o uso adequados do olhal de haste reta são cruciais para garantir a segurança. Por favor, leia as seguintes diretrizes:

（1）Totalmente apertado

Certifique-se de que o parafuso de elevação esteja totalmente encaixado no orifício roscado da peça de trabalho. A face final rosqueada deve estar nivelada ou ligeiramente abaixo da superfície de instalação. Para instalação através de furo, uma porca deve ser usada em conjunto.

（2） Profundidade de engajamento da rosca

Aço: Pelo menos 1 vez o diâmetro da rosca

Ferro fundido, latão, bronze: Pelo menos 1,5 vezes o diâmetro da rosca

Liga de alumínio, liga de magnésio, zinco, plástico: pelo menos 2 vezes o diâmetro da rosca

（3）Usando uma chave de torque

Aperte os parafusos de acordo com os valores de torque padrão recomendados. Não é recomendado confiar na força das mãos. Tanto o torque excessivo quanto o insuficiente podem ter efeitos adversos nos parafusos.

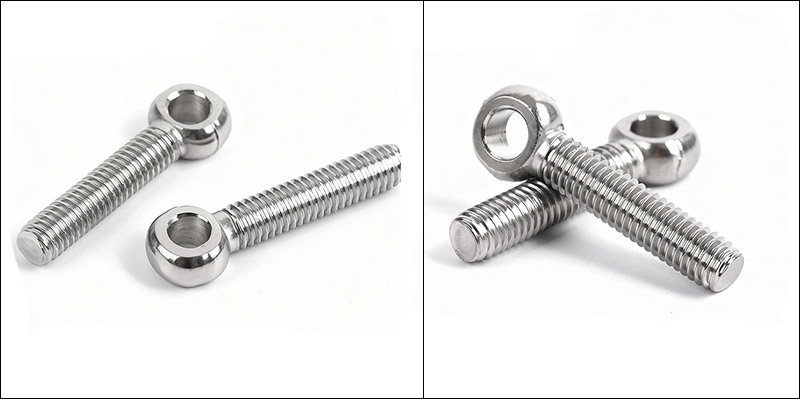

Straight Shank Eyebolt

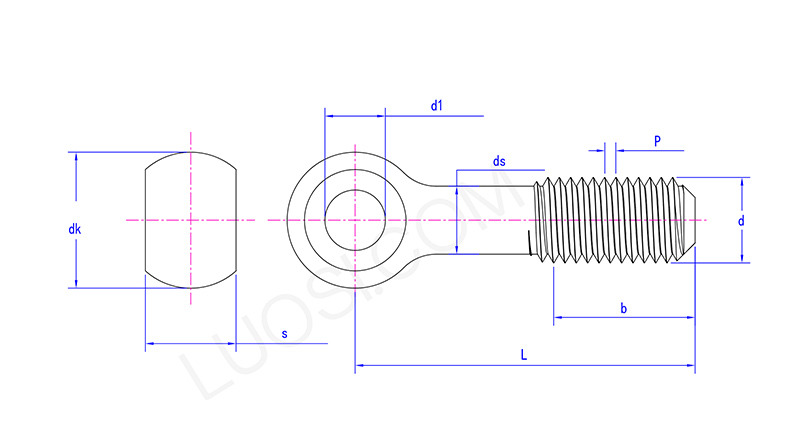

seg	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 máx.	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 minuto	8	10	12	16	18	22	25	28	30	32	35
dk máx.	18	20	25	32	40	45	50	55	60	65	70
não min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
é máx.	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds máx.	8	10	12	16	20	24	27	30	33	36	39

（4） Direção de carga

O olhal de haste reta só pode suportar cargas axiais verticais e não deve ser submetido a tração oblíqua. Se for necessária a elevação em ângulo, deve-se usar o olhal de ombro ou o anel giratório de elevação.

（5） Inspeção pré-uso

Antes de cada utilização, deve ser realizada uma inspeção visual, com especial atenção para: se os anéis de elevação estão deformados, rachados ou muito desgastados; se os fios estão soltos, enferrujados ou danificados; e se as marcações da carga de trabalho são claras e legíveis. Se forem encontradas rachaduras, dobras ou danos na rosca dos parafusos do anel de elevação, eles deverão ser descartados imediatamente.

（6）Manutenção Regular

Estabeleça um cronograma de inspeção regular para realizar testes profissionais nos chumbadores que estão sujeitos ao uso a longo prazo.

（7） Proibição de Modificação

É estritamente proibido realizar qualquer forma de modificação no olhal de haste reta, como soldagem, aquecimento ou dobra.

Straight Shank Eyebolt

Perguntas frequentes

（1） Qual é o limite de carga de trabalho (WLL) do olhal de haste reta?

De acordo com a norma DIN 580, a CMT de elevação vertical para M10 é de 230 kg (aproximadamente 0,23 toneladas); de acordo com ASTM A489, a WLL de um parafuso de anel de elevação padrão britânico de 1/2 ″ é de aproximadamente 2.500 libras (aproximadamente 1,13 toneladas).

（2）Seus produtos podem ser reutilizados?

Eles podem ser reutilizados desde que seja realizada uma inspeção rigorosa antes de cada uso para garantir que não haja danos. No entanto, se os anéis de elevação apresentarem deformação ou torção evidentes, as roscas estiverem muito desgastadas, houver rachaduras na superfície ou aparecer ferrugem, é recomendável substituí-los.

（3）Você pode produzir parafusos em tamanhos fora do padrão ou com materiais especiais?

Sim, podemos. Se você tiver algum requisito de personalização, podemos ter uma discussão detalhada. Concluiremos a tarefa de acordo com suas necessidades personalizadas.
