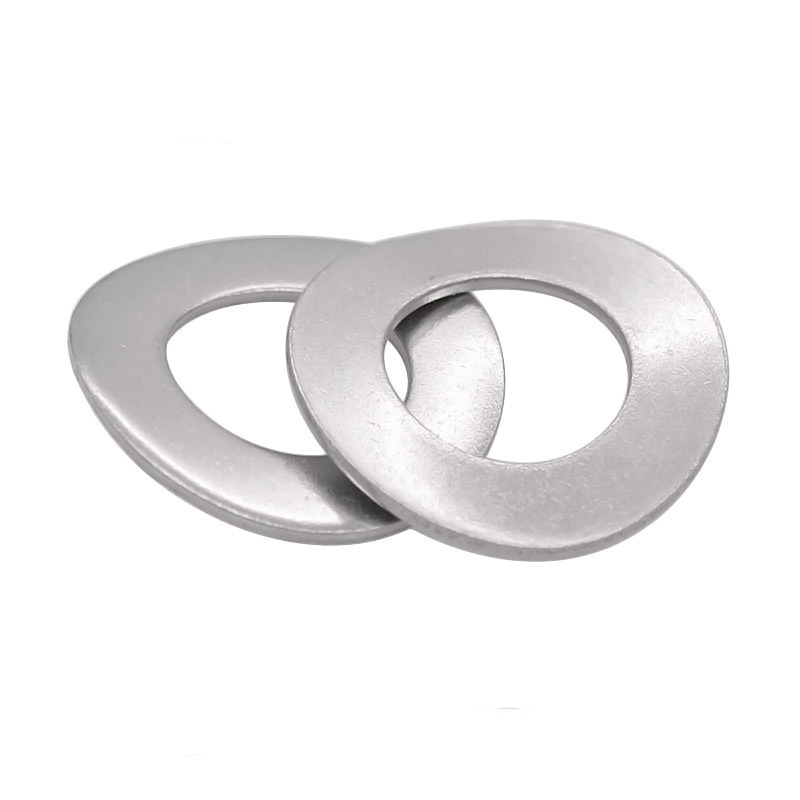

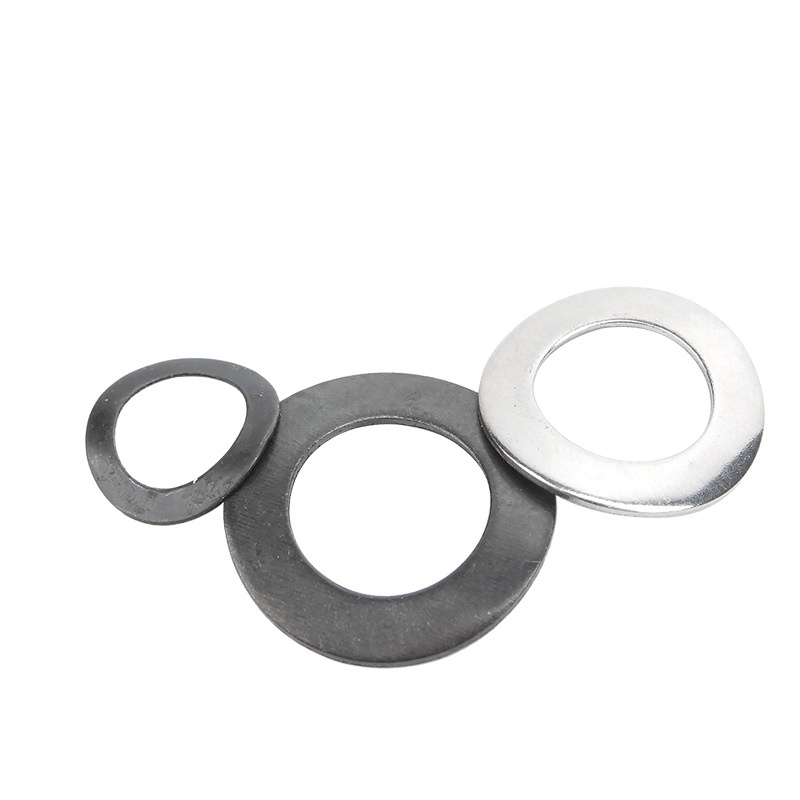

Arruela de pressão curvada DIN137A

A arruela de pressão curva DIN137A produzida pela Xiaoguo® Factory possui um design exclusivo. Este projeto pode fornecer força de pré-carga axial estável entre componentes como rolamentos, eliminar a folga axial, evitar que as arruelas balancem e, assim, evitar afetar o uso geral.

Enviar consulta

Descrição do produto

A arruela de pressão curva DIN137A é uma junta de metal elástica com uma estrutura de flexão em forma de arco único ou múltiplo. Ele gera força elástica de pré-carga através da própria deformação do arco e é montado abaixo dos parafusos e porcas. É usado para eliminar folgas na conexão de fixadores, manter a força de pré-carga, compensar expansão térmica ou desgaste e resistir a vibrações moderadas.

Nome	Arruela de pressão curvada DIN137A
Material	Aço inoxidável/liga de aço/aço carbono/latão/aço de mola
Padrões	DIN137A
Fio	Métrica/Métrica
Tamanhos	M2-M12
Terminar	Zinco/Preto/Natural/outros
Personalizável	SIM
Amostra	SIM

Introdução à Estrutura

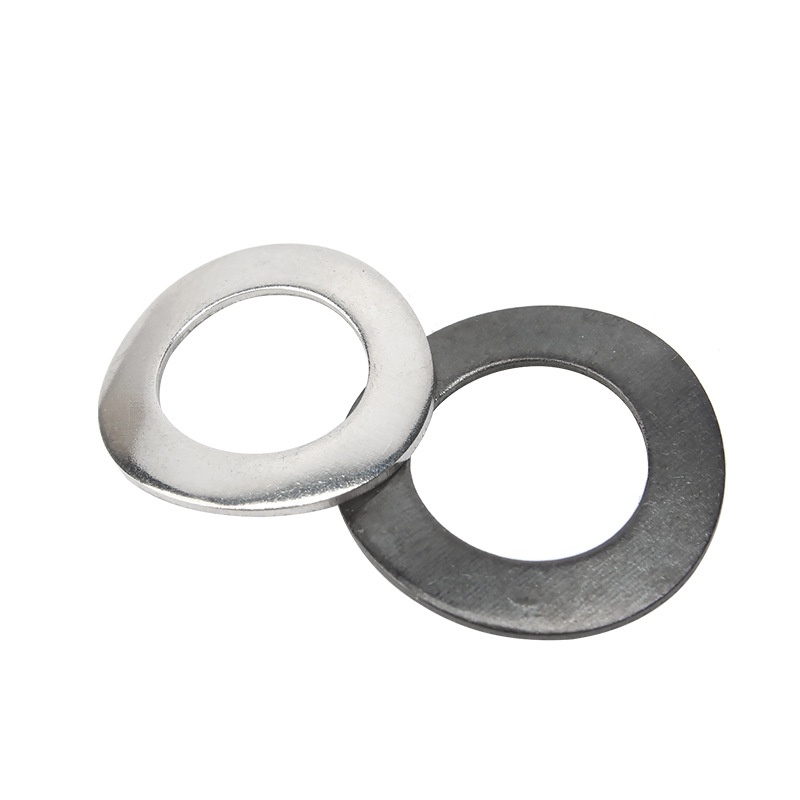

Qual é a aparência da estrutura de uma arruela de pressão curva DIN137A? Em termos simples, é um pequeno anel de metal em forma de arco.

【Forma geral】

A arruela de pressão curva DIN137A não é uma arruela plana comum. Se você segurá-lo na mão, verá que ele se projeta sozinho, não permanecendo plano. Dependendo da forma como se projeta, existem basicamente duas estruturas:

（1） Formato de arco de onda única (como uma pequena ponte em arco)

Toda a arruela tem formato de arco único, sendo o meio mais alto e as laterais mais baixas, lembrando uma miniponte em arco. No seu estado livre, a sua altura natural é muito maior que a sua espessura. Quando for achatado, gerará um impulso reverso.

（2） Multi-ondas (como batatas fritas onduladas)

A arruela tem duas ou mais ondas, com picos e vales alternando e girando em torno da circunferência. Quando esta estrutura é comprimida, a deformação não é tão significativa como a de uma única onda, mas a elasticidade é mais uniforme.

Esses dois tipos de arruelas são anéis circulares completos, com furo no meio e sem cortes nas bordas. A espessura do material é sempre a mesma.

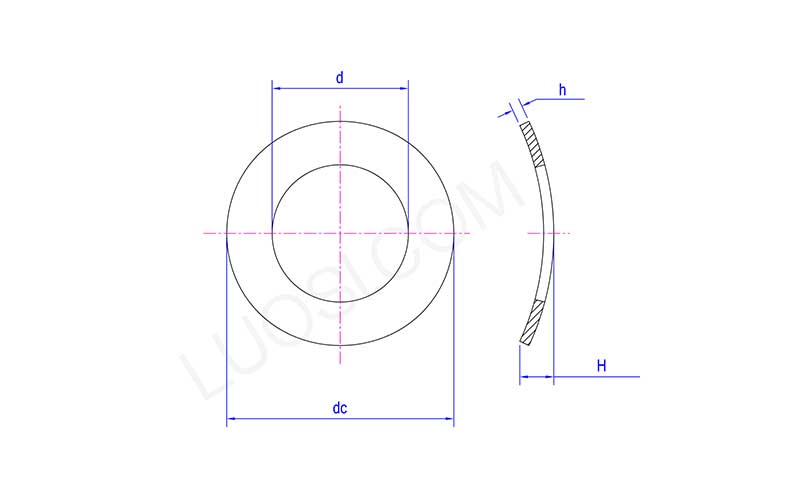

DIN137A Curved Spring Washer

seg	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
dmin	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d máx.	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
CC mínimo	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC máx.	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H máx.	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Principais peças estruturais】

（1） Contorno em forma de arco (núcleo)

A junta não é plana no seu estado livre; em vez disso, apresenta uma única superfície de arco (como uma ponte em arco) ou múltiplas ondulações (como ondas) ao longo da direção circular.

Esta forma curva/ondulada é a fonte de elasticidade.

（2） Malha fechada sem corte

A arruela de pressão curva DIN137A é um anel completo sem cortes em espiral.

（3） Seção de espessura uniforme

A espessura da junta é uniforme em toda a circunferência, sem qualquer alteração gradual ou afinamento local.

（4）Relação entre o diâmetro externo e o diâmetro interno

A relação entre o diâmetro externo e o diâmetro interno afeta a rigidez e a área de suporte da arruela.
