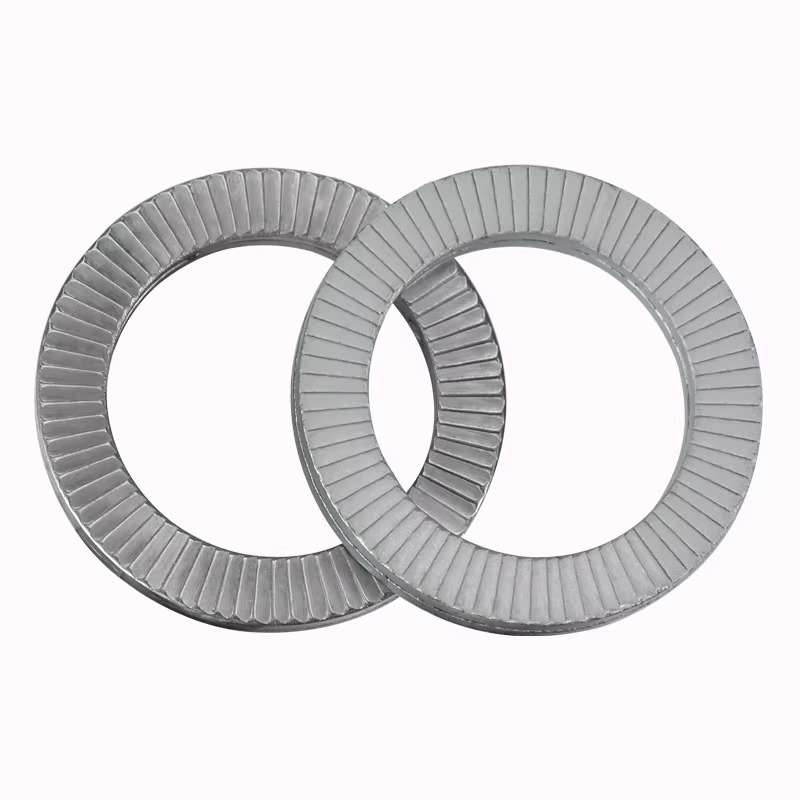

Arruelas de travamento automático com dobra dupla

As arruelas autotravantes de dobra dupla produzidas pela fábrica Xiaoguo® são extremamente fáceis de instalar e usar. Eles podem economizar muito tempo e custos para vários clientes e facilitar a manutenção e substituição no local.

Enviar consulta

Descrição do produto

Ao usar as arruelas de travamento automático de dobra dupla, certifique-se de utilizar totalmente seu desempenho de 100%. Os seguintes pontos requerem atenção extra.

（1） Proibir estritamente o uso misto

As arruelas de travamento automático de dobra dupla devem ser usadas de forma independente e não devem ser misturadas com arruelas planas ou arruelas de pressão, etc. Misturá-las fará com que os dentes externos da arruela não engatem, resultando na falha do mecanismo de travamento.

（2） A dureza da superfície conectada

A dureza da superfície conectada deve ser inferior à das arruelas autotravantes de dobra dupla. Caso contrário, os dentes radiais no lado externo da junta não poderão "engatar" e não poderão fornecer a força de atrito necessária para a fixação, resultando na falha do anti-afrouxamento.

（3） O uso de lubrificantes

A função de travamento das arruelas autotravantes de dobra dupla não depende de atrito, portanto o uso de lubrificantes não afetará seu desempenho anti-afrouxamento.

（4）Uma chave de torque é a escolha recomendada.

Embora a instalação possa ser feita usando ferramentas padrão, para garantir uma força de pré-aperto precisa e evitar aperto excessivo ou torque insuficiente que pode levar à falha, é altamente recomendável usar uma chave dinamométrica calibrada para cada instalação.

Introdução aos materiais

Os materiais de fabricação das arruelas autotravantes de dobra dupla são diversos. A escolha do material depende principalmente do ambiente de aplicação específico e dos requisitos de desempenho.

（1） Aço Carbono

É forte e dura muito, bom para uso industrial pesado. Funciona com parafusos de alta resistência de grau 8,8 a 12,9.

Faixa de temperatura: -50°C a +200°C.

Para tratamento de superfície: você deve adicionar um pouco de revestimento para ajudar na prevenção da ferrugem. As opções incluem revestimentos à base de zinco como Dacromet, galvanização regular (acabamento amarelo, branco ou azul), óxido preto ou galvanização por imersão a quente.

（2）Aço inoxidável

Excelente resistência à corrosão, adequada para ambientes corrosivos, como indústrias marítimas, químicas, alimentícias e médicas.

Temperatura de operação: -160°C a +500°C (muito estável em altas temperaturas).

Padrão/Grau: EN 1.4404 (AISI 316L), AISI 304.

Normalmente, um tratamento de passivação é realizado para aumentar ainda mais a capacidade anticorrosiva.

（3） Bronze Fósforo

Excelente condutividade e resistência ao desgaste. Adequado para aplicações elétricas que exigem condutividade ou para evitar emperramento.

（4）Titânio

É forte e leve.

É usado principalmente em equipamentos aeroespaciais e médicos, porque essas indústrias precisam de materiais leves e limpos em termos de composição.

（5） Latão

Tem baixo atrito e também parece decente.

Portanto, funciona bem quando você se preocupa com a aparência da peça.

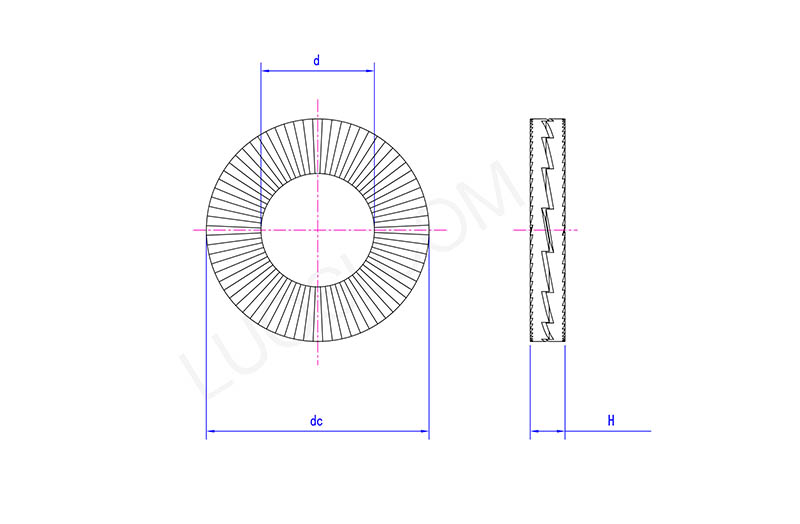

Double Fold Self Locking Washers

seg	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d máx.	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dmin	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC máx.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H máx.	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
